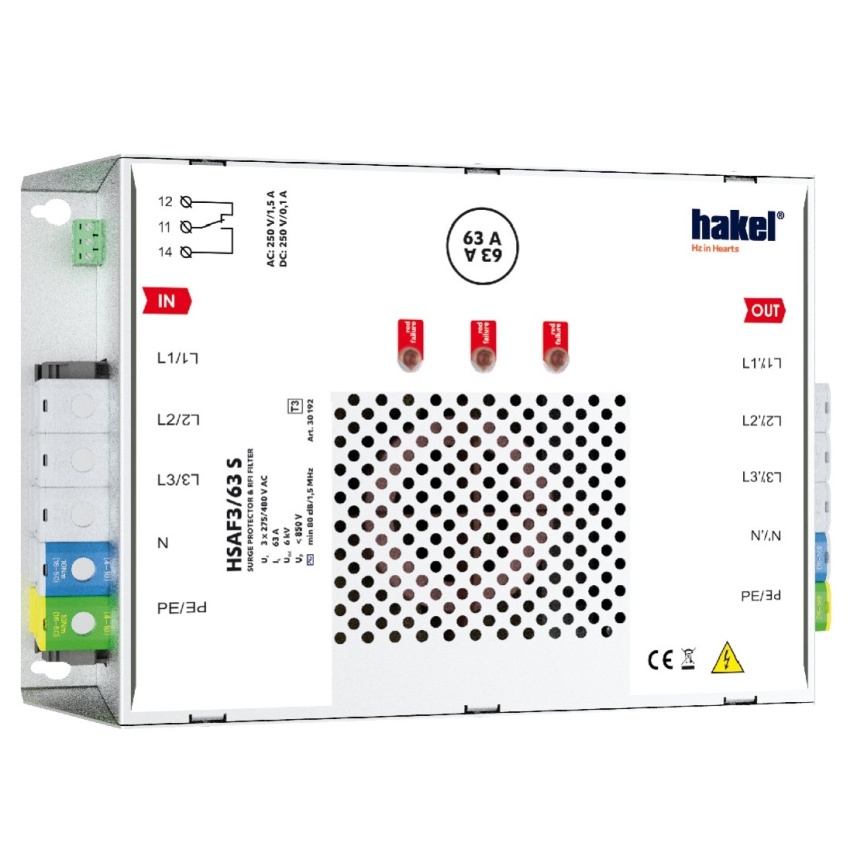

HAKEL SVODIC HSAF3/63 S 30192

HAK_HSAF3-63-S-30192.jpg HAK_AD_HSAF3-S_I_V1.jpg HAK_HSAF3_63-S.jpg HAK_ID_HSAF3-S_I_V1.jpg
Dvoustupňový svodič přepětí HAKEL HSAF3/63 S s vysokofrekvenčním filtrem pro ochranu elekt... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82384425 Zkopírováno

Kód dodavatele: 30192 Zkopírováno

EAN: 8590681116999 Zkopírováno

Způsob montáže: Na omítku/pod omítku

Jmenovitý zatěžovací proud: 63 A

Napěťová ochranná hladina: 0.85 kV

Napěťová ochranná hladina L-N: 0.85 kV

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení

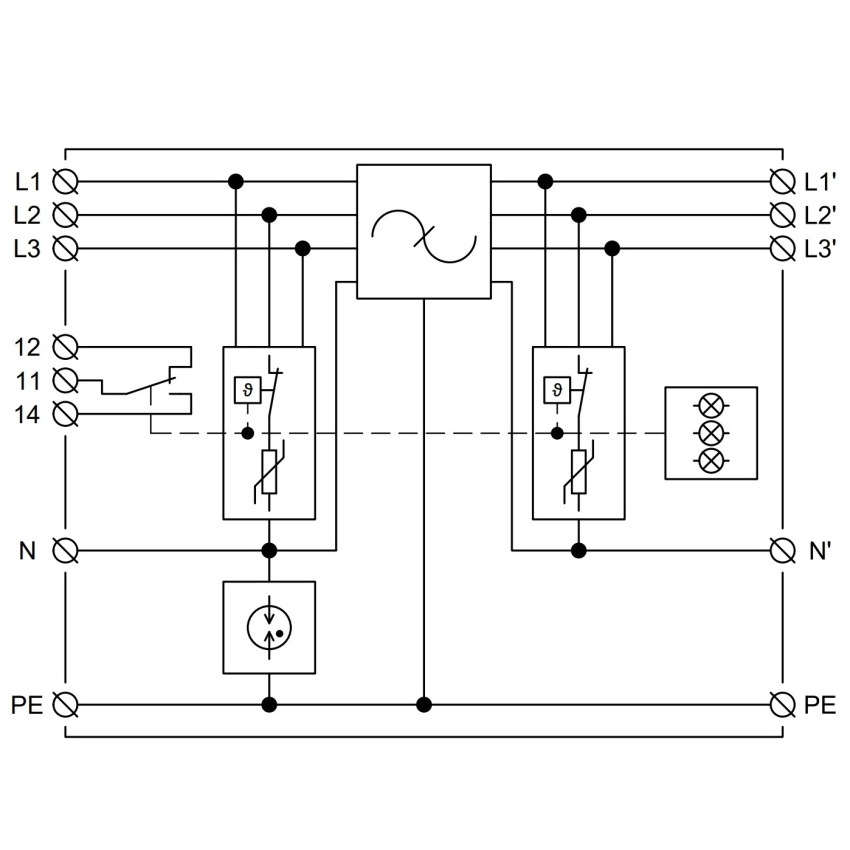

Dvoustupňový svodič přepětí HAKEL HSAF3/63 S s vysokofrekvenčním filtrem pro ochranu elektronických zařízení.

Svodič přepětí HAKEL HSAF3/63 S je určen k ochraně elektronických zařízení před spínacími, indukovanými a zbytkovými přepětími v nízkonapěťových sítích. Obsahuje vylepšenou tepelnou pojistku, která při přehřátí varistoru zajistí včasné odpojení od napájecí sítě a tím zabrání poškození zařízení. Instalace se provádí na rozhraní zón LPZ 2 - LPZ 3, co nejblíže k chráněnému zařízení (maximálně 5 metrů).

Klíčové vlastnosti

  • Ochrana elektronických zařízení před přepětími v nízkonapěťových sítích.
  • Vylepšená tepelná pojistka pro včasné odpojení při přehřátí.
  • Instalace na rozhraní zón LPZ 2 - LPZ 3, maximálně 5 metrů od chráněného zařízení.
Název parametru Hodnota
Způsob montáže Na omítku/pod omítku
Jmenovitý zatěžovací proud 63 A
Napěťová ochranná hladina 0.85 kV
Napěťová ochranná hladina L-N 0.85 kV
Napěťová ochranná hladina L-PE/N-PE 1.2 kV
Počet pólů 4
S komunikačním kontaktem Ano
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Jmenovité napětí AC 230 V
Maximální trvalé napětí AC 275 V
Jmenovitý svodový rázový proud (8/20) (L-N) 3 kA
Celkový výbojový proud (8/20) (L1+L2+L3+N-PE) 12 kA
Signalizace na přístroji Optické
Zkušební třída typ 3 Ano
S odrušovacím filtrem Ano
Krytí (IP) IP20
