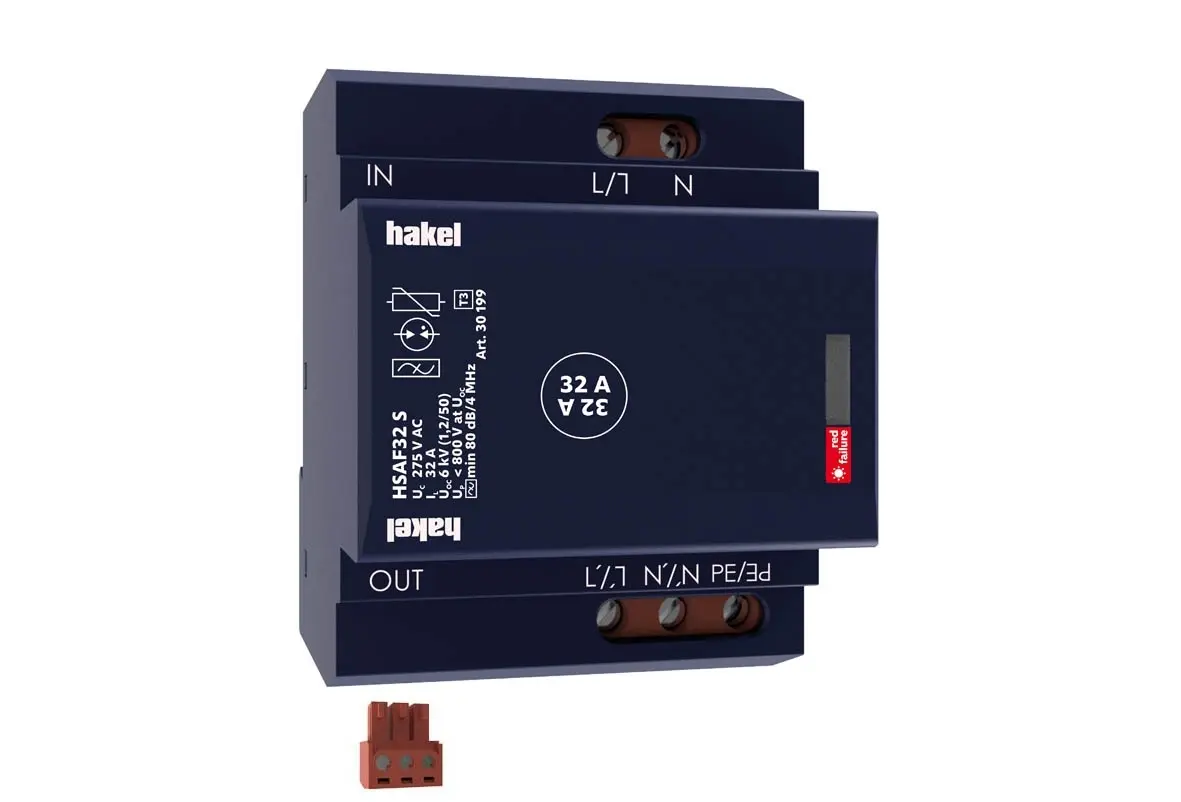

HAKEL SVODIČ HSAF32 S 30199

Dvoustupňový svodič přepětí HAKEL HSAF32 S s vysokofrekvenčním filtrem pro ochranu elektro... Zobrazit více

Výrobce: HAKEL

Kód produktu: 83089544 Zkopírováno

Kód dodavatele: 30199 Zkopírováno

EAN: 8590681167281 Zkopírováno

Způsob montáže: DIN lišta 35 mm

Jmenovité napětí AC: 230 V

Maximální trvalé napětí AC: 275 V

Jmenovitý zatěžovací proud: 32 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
Dvoustupňový svodič přepětí HAKEL HSAF32 S s vysokofrekvenčním filtrem pro ochranu elektronických zařízení.

HAKEL HSAF32 S je dvoustupňový svodič přepětí typu T3 s vysokofrekvenčním filtrem, určený k ochraně elektronických zařízení před spínacími, indukovanými a zbytkovými přepětími v nízkonapěťových sítích. Obsahuje vylepšenou tepelnou pojistku, která při přehřátí varistoru zajistí včasné odpojení od napájecí sítě a tím zabrání poškození zařízení. Instalace se doporučuje na rozhraní zón LPZ 2 - LPZ 3, co nejblíže k chráněnému zařízení (maximálně 5 metrů). Před instalací HSAF32 S je nutné nainstalovat svodič bleskových proudů a přepětí T1 a T2 od společnosti HAKEL. Označení 'S' označuje provedení s dálkovou signalizací.

Klíčové vlastnosti

  • Dvoustupňový svodič přepětí typu T3 s vysokofrekvenčním filtrem.
  • Vylepšená tepelná pojistka pro ochranu před přehřátím.
  • Instalace na rozhraní zón LPZ 2 - LPZ 3, maximálně 5 metrů od chráněného zařízení.
  • Před instalací je nutné nainstalovat svodič bleskových proudů a přepětí T1 a T2 od HAKEL.
  • Označení 'S' označuje provedení s dálkovou signalizací.
Název parametru Hodnota
Způsob montáže DIN lišta 35 mm
Jmenovité napětí AC 230 V
Maximální trvalé napětí AC 275 V
Jmenovitý zatěžovací proud 32 A
Jmenovitý svodový rázový proud (8/20) (L-N) 3 kA
Celkový svodový rázový proud (8/20) (L+N-PE) 6 kA
Napěťová ochranná hladina 0.8 kV
Napěťová ochranná hladina L-N 0.8 kV
Napěťová ochranná hladina L-PE/N-PE 1.2 kV
Počet pólů 2
S komunikačním kontaktem Ano
Signalizace na přístroji Optické
Max. průřez tuhého (jedno/vícedrátového) vodiče 16 mm2
Max. průřez pružného vodiče (jemné lanko) 10 mm2
Zkušební třída typ 3 Ano
S odrušovacím filtrem Ano
Krytí (IP) IP20
Všechny parametry
