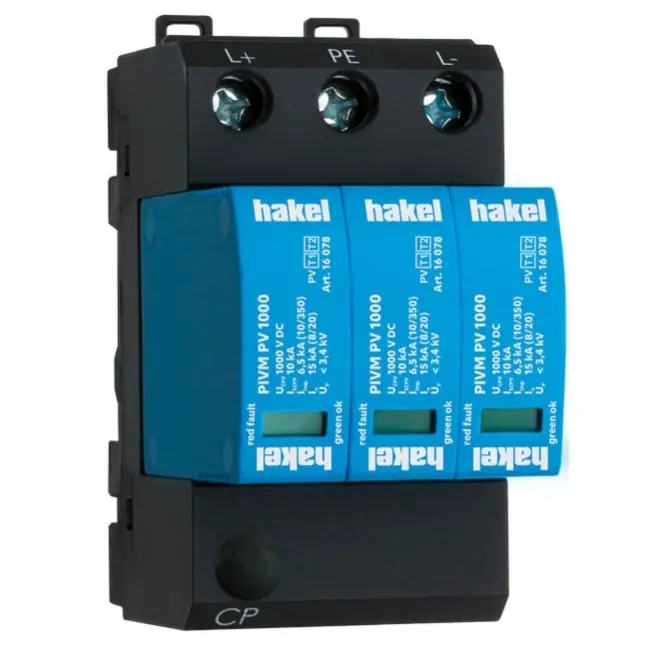

HAKEL SVODIČ PIVM PV 1000 VSERIES 16076

HAK_PIVM-PV-1000-Vseries-16076.jpg HAK_AD_P-M-PV.jpg HAK_ID_P-M-PV.jpg HAK_PIVM-PV-600.jpg
Svodič přepětí HAKEL PIVM PV 1000 Vseries pro fotovoltaické systémy. Svodič přepětí HAKE... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82390228 Zkopírováno

Kód dodavatele: 16076 Zkopírováno

EAN: 8590681160763 Zkopírováno

Maximální trvalé napětí DC: 1000 V

Max. napětí FV instalace: 830 V

Napěťová ochranná hladina (DC+ - DC-): 3.4 kV

Napěťová ochranná hladina (DC+/DC- - PE): 3.4 kV

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení Alternativy
Svodič přepětí HAKEL PIVM PV 1000 Vseries pro fotovoltaické systémy.

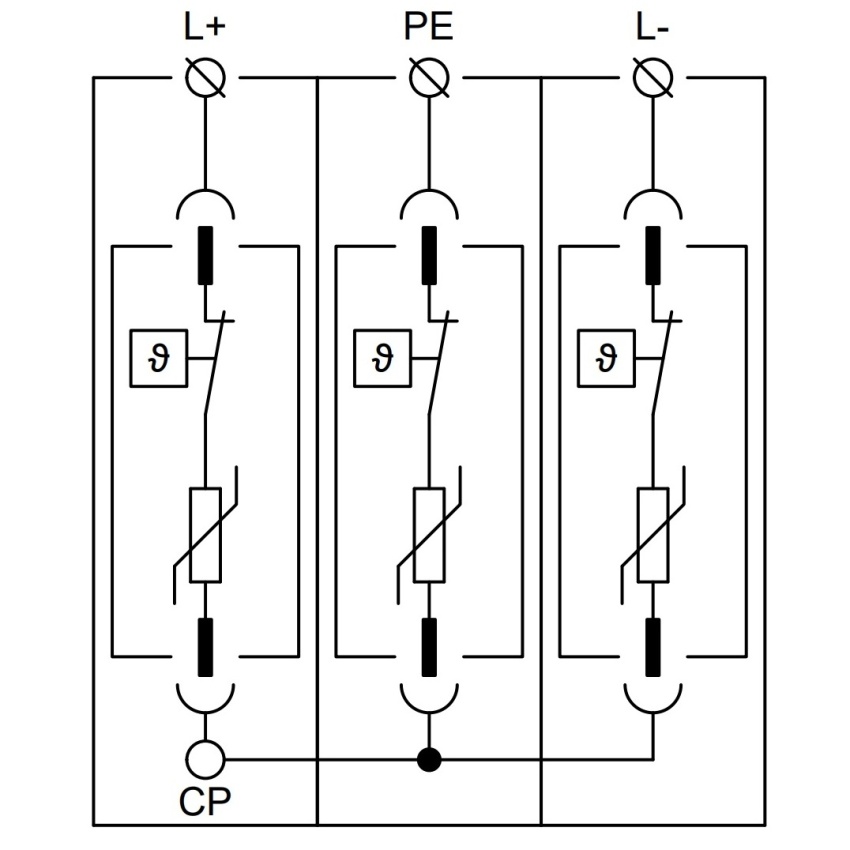

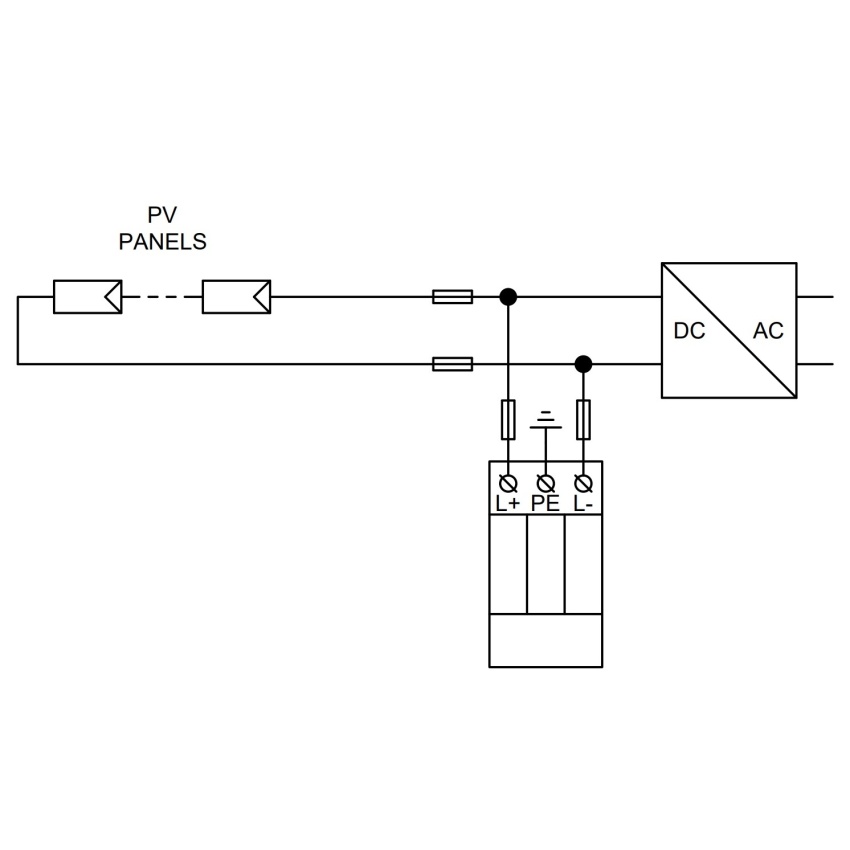

Svodič přepětí HAKEL PIVM PV 1000 Vseries je určen pro ochranu fotovoltaických systémů před impulzními proudy a rázovými přepětími. Je navržen v zapojení typu Y, které je odolné vůči zemnímu spojení pracovních vodičů. Varistorové sekce mezi svorkami L+, L- a PE jsou vybaveny interními odpojovači, které při poruše (přehřátí) varistorů přeruší DC proud. Speciální konstrukce vnitřního odpojovače umožňuje instalaci bez předřazeného předjištění. Instalace je vhodná na DC straně v PV aplikacích s vnějším hromosvodem, kde není dodržena dostatečná vzdálenost "s". Svodič je vhodný pro hladiny LPL III nebo IV a zajišťuje vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích nebo spínacích procesech. Označení "M" specifikuje konstrukční provedení s výměnným modulem, "DS" označuje provedení s dálkovou signalizací. Instalace se provádí dle norem ČSN EN 62305 ed. 2, ČSN CLC/TS 50539-12, ČSN 33 2000-7-712 ed. 2.

Klíčové vlastnosti

  • Testovací třída T1+T2 dle EN 61643-11:2012 a EN 61643-31:2019
  • Maximální trvalé provozní napětí 1000 V DC
  • Impulsní bleskový proud (10/350) 6,5 kA
  • Doba odezvy < 25 ns

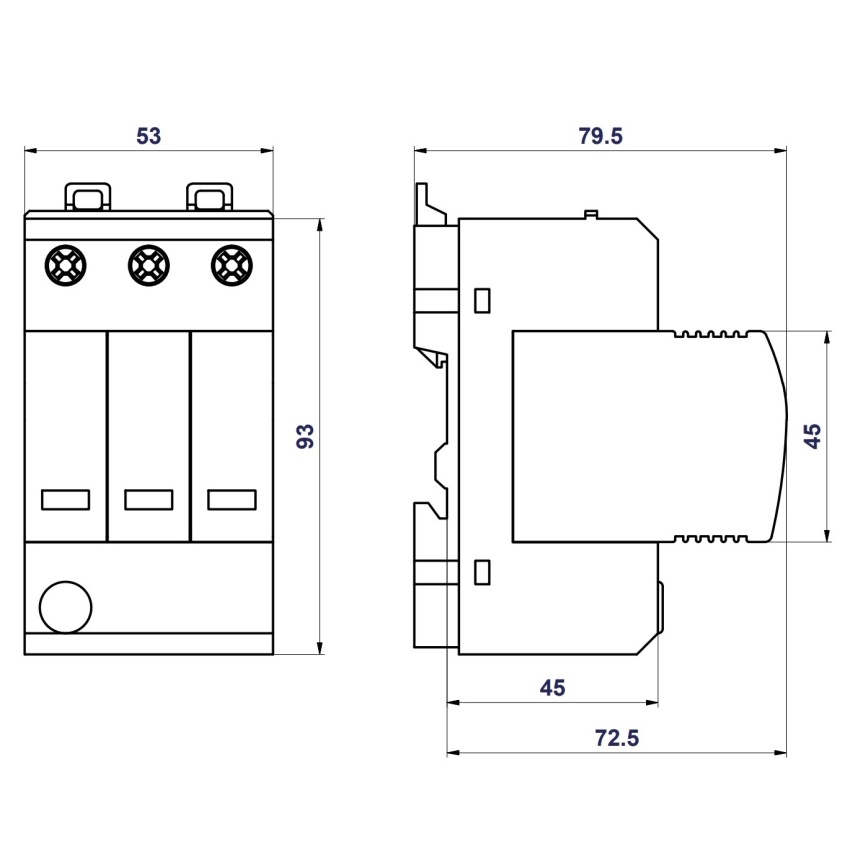

  • Modulární šířka 3 TE
  • Montáž na DIN lištu 35 mm
Název parametru Hodnota
Maximální trvalé napětí DC 1000 V
Max. napětí FV instalace 830 V
Napěťová ochranná hladina (DC+ - DC-) 3.4 kV
Napěťová ochranná hladina (DC+/DC- - PE) 3.4 kV
Konstrukční velikost 3 TE
Dálková signalizace Ne
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Bleskový proud (10/350) 6.5 kA
Měrná energie 10.56 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 35 mm
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Krytí (IP) IP20
Všechny parametry
Název parametru Hodnota
Maximální trvalé napětí DC 1000 V
Max. napětí FV instalace 830 V
Napěťová ochranná hladina (DC+ - DC-) 3.4 kV
Napěťová ochranná hladina (DC+/DC- - PE) 3.4 kV
Konstrukční velikost 3 TE
Dálková signalizace Ne
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Bleskový proud (10/350) 6.5 kA
Měrná energie 10.56 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 35 mm
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Krytí (IP) IP20

Alternativy

Jen pro firmy

82977998 Zkopírováno

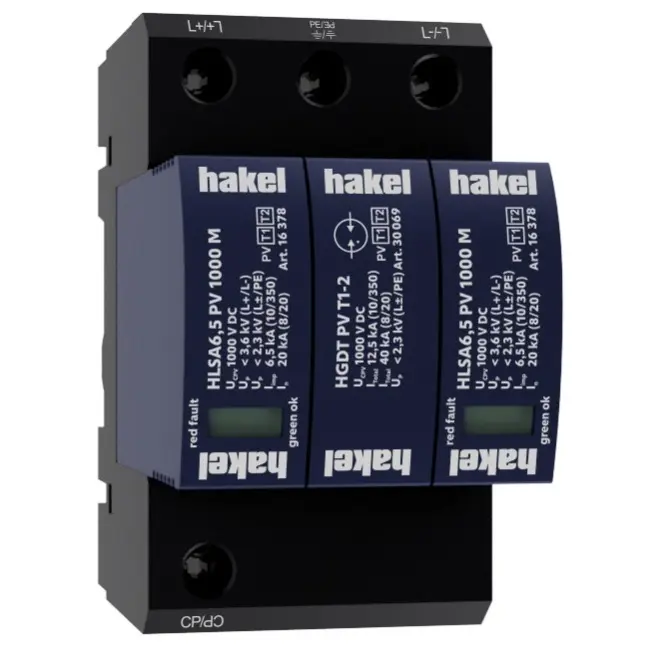

HAKEL SVODIČ HLSA6,5 PV 1000 M 16370
