HAKEL SVODIČ PIVM PV 600 DS VSERIES 16071

HAK_PIVM-PV-600-DS-Vseries-16071.jpg HAK_AD_P-M-PV.jpg HAK_ID_P-M-PV-S.jpg HAK_PIVM-PV-600-DS.jpg
Svodič přepětí HAKEL PIVM PV 600 DS Vseries pro fotovoltaické systémy. Svodič přepětí HA... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82378562 Zkopírováno

Kód dodavatele: 16071 Zkopírováno

EAN: 8590681160718 Zkopírováno

Maximální trvalé napětí DC: 600 V

Max. napětí FV instalace: 500 V

Napěťová ochranná hladina (DC+ - DC-): 2.6 kV

Napěťová ochranná hladina (DC+/DC- - PE): 2.6 kV

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení Alternativy

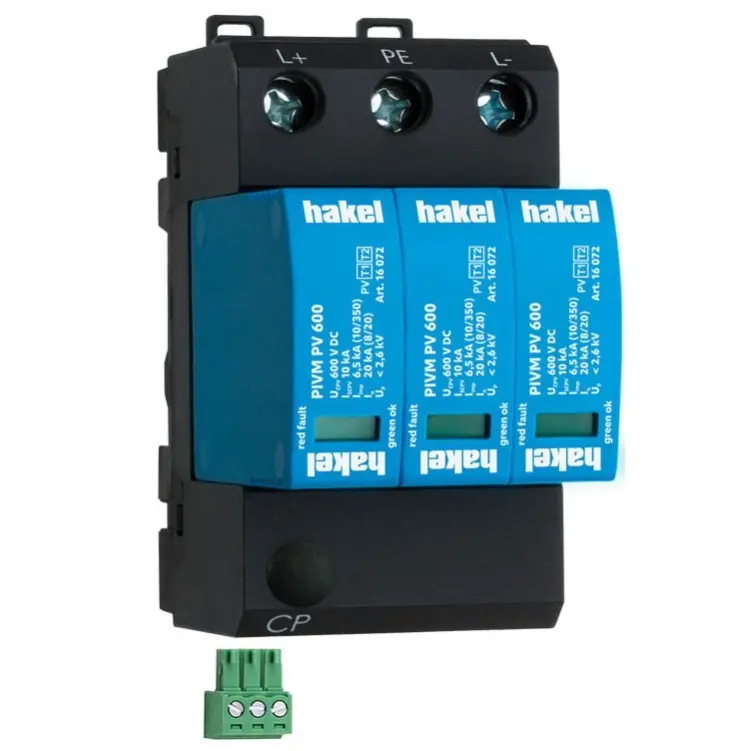

Svodič přepětí HAKEL PIVM PV 600 DS Vseries pro fotovoltaické systémy.

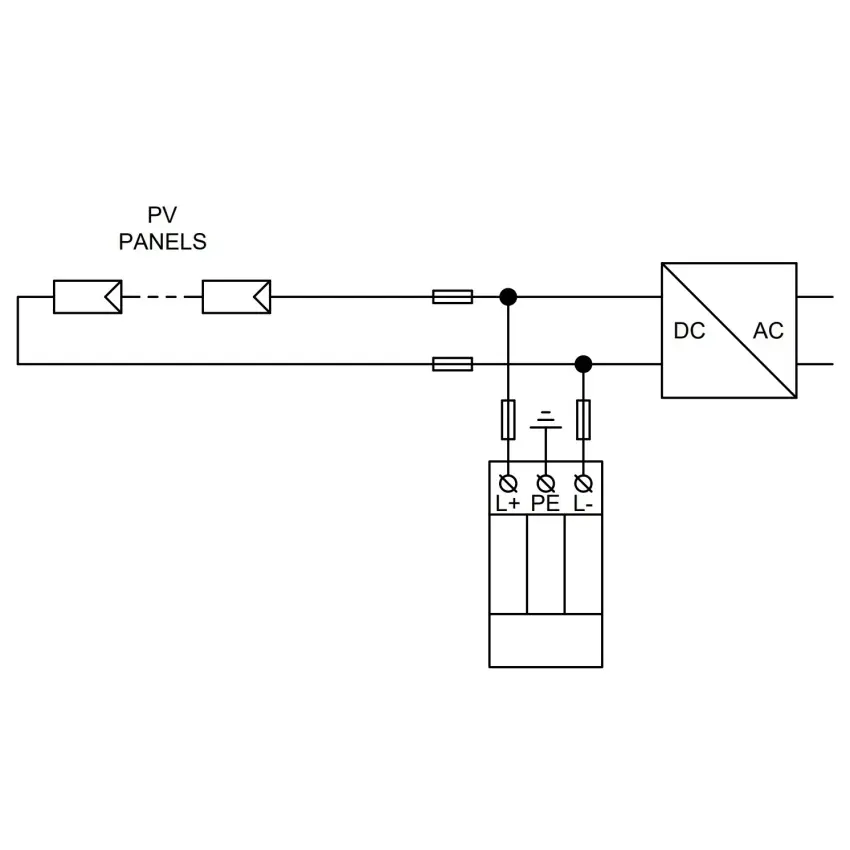

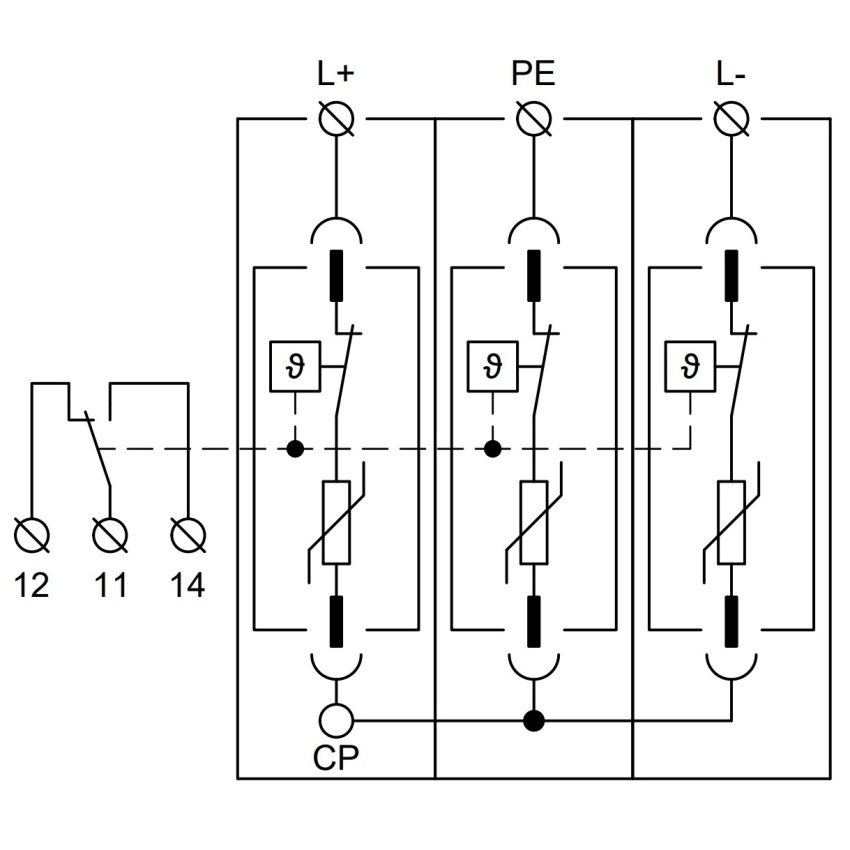

Svodič přepětí HAKEL PIVM PV 600 DS Vseries je určen pro ochranu fotovoltaických (PV) systémů před impulzními proudy a rázovým přepětím. Je navržen v zapojení typu Y, které je odolné vůči zemnímu spojení pracovních vodičů. Varistorové sekce mezi svorkami L+, L- a PE jsou vybaveny interními odpojovači, které při poruše (přehřátí) varistorů přeruší DC proud. Speciální konstrukce vnitřního odpojovače umožňuje instalaci bez předřazeného předjištění. Svodič se instaluje na DC straně v PV aplikacích s vnějším LPS, kde není dodržena dostatečná vzdálenost "s". Je vhodný pro hladinu LPL III nebo IV a zajišťuje vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích nebo spínacích procesech. Označení "M" specifikuje konstrukční provedení s výměnným modulem, "DS" označuje provedení s dálkovou signalizací. Instalace se provádí dle norem ČSN EN 62305 ed. 2, ČSN CLC/TS 50539-12, ČSN 33 2000-7-712 ed. 2.

Klíčové vlastnosti

  • Maximální trvalé napětí: 600 V DC
  • Bleskový impulsní proud (10/350): 6,5 kA
  • Ochranná úroveň (L+/L-): < 2,6 kV
  • Ochranná úroveň (L+/L-PE): < 2,6 kV
  • Montážní velikost: 3 TE
  • Dálková signalizace: Ano
Název parametru Hodnota
Maximální trvalé napětí DC 600 V
Max. napětí FV instalace 500 V
Napěťová ochranná hladina (DC+ - DC-) 2.6 kV
Napěťová ochranná hladina (DC+/DC- - PE) 2.6 kV

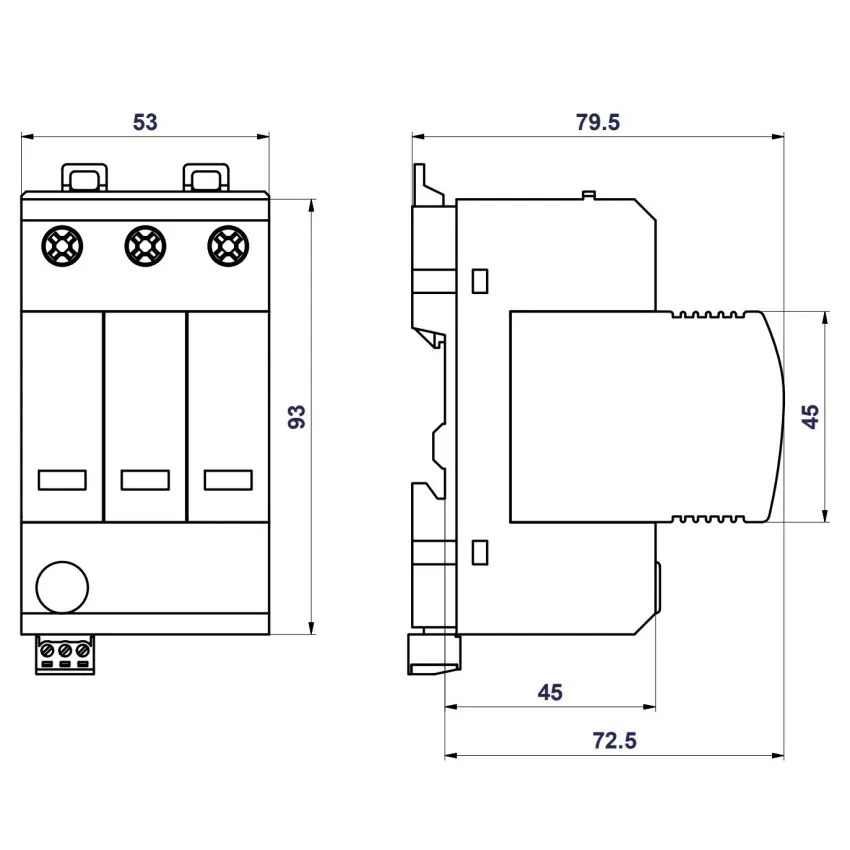

Konstrukční velikost 3 TE
Dálková signalizace Ano
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Bleskový proud (10/350) 6.5 kA
Měrná energie 10.56 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 35 mm
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Krytí (IP) IP20
Všechny parametry
Název parametru Hodnota
Maximální trvalé napětí DC 600 V
Max. napětí FV instalace 500 V
Napěťová ochranná hladina (DC+ - DC-) 2.6 kV
Napěťová ochranná hladina (DC+/DC- - PE) 2.6 kV
Konstrukční velikost 3 TE
Dálková signalizace Ano
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Bleskový proud (10/350) 6.5 kA
Měrná energie 10.56 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 35 mm
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Krytí (IP) IP20
