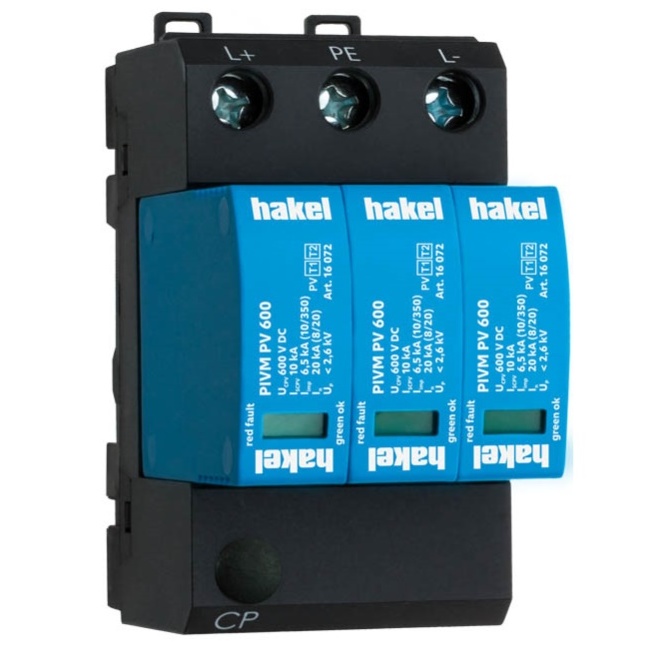

HAKEL SVODIČ PIVM PV 600 VSERIES 16070

HAK_PIVM-PV-600-Vseries-16070.jpg HAK_AD_P-M-PV.jpg HAK_ID_P-M-PV.jpg HAK_PIVM-PV-600.jpg
PIVM PV 600 Vseries je svodič bleskových proudů a přepětí typu 1+2 podle norem ČSN EN 6164... Zobrazit více

Výrobce: HAKEL

Kód produktu: 81770989 Zkopírováno

Kód dodavatele: 16070 Zkopírováno

EAN: 8590681160701 Zkopírováno

Maximální trvalé napětí DC: 600 V

Max. napětí FV instalace: 500 V

Napěťová ochranná hladina (DC+ - DC-): 2.6 kV

Napěťová ochranná hladina (DC+/DC- - PE): 2.6 kV

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Alternativy

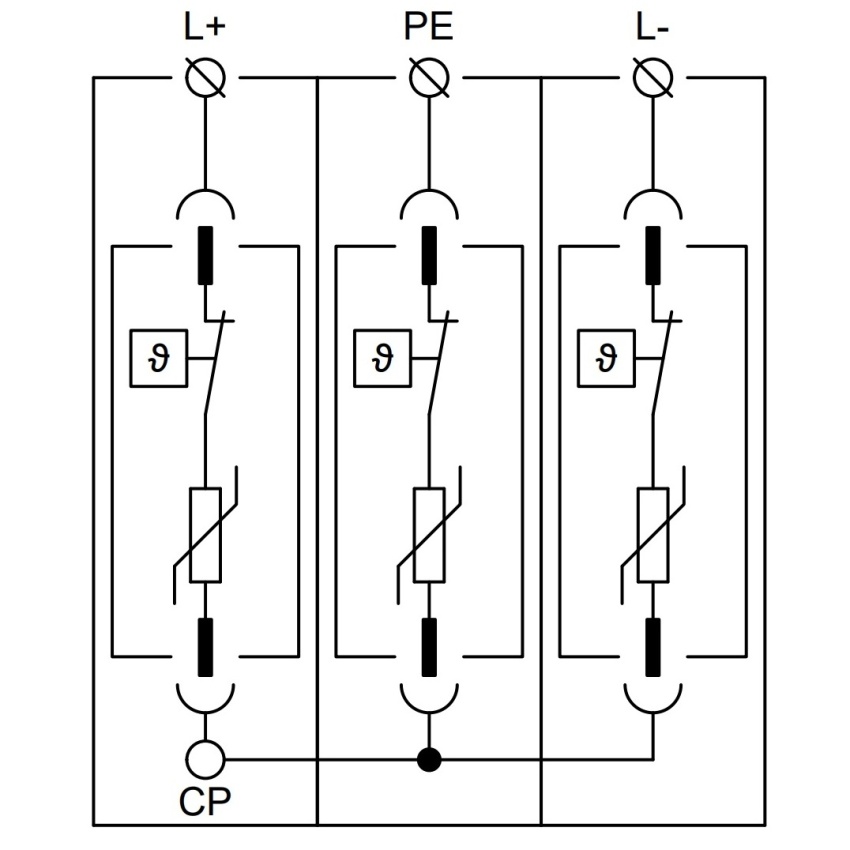

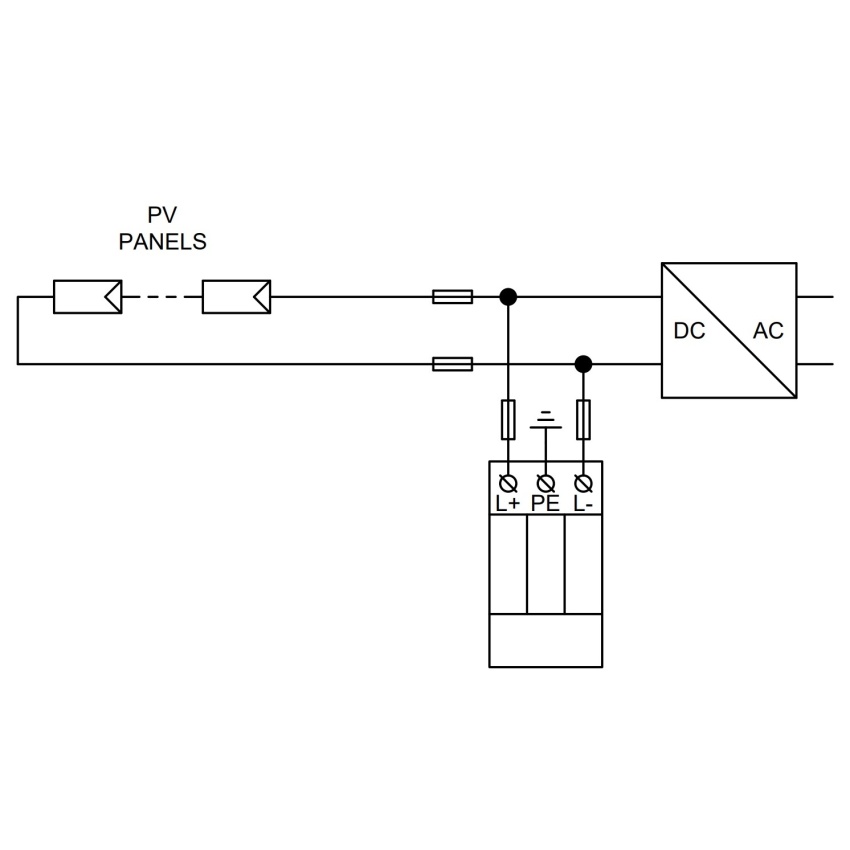

PIVM PV 600 Vseries je svodič bleskových proudů a přepětí typu 1+2 podle norem ČSN EN 61643-11 ed. 2, ČSN EN 50539-11 a UTE C 61-740-51. Instaluje se na rozhraní LPZ 0 –2 (podle IEC 1312-1 a ČSN EN 62305 ed. 2), kde zajišťuje vyrovnávání potenciálů plusových a mínusových sběrnic fotovoltaických systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích nebo spínacích procesech. Jednotlivé varistorové sekce zapojené mezi svorky L+, L- a PE jsou opatřeny interními odpojovači, které jsou aktivovány při poruše (přehřátí) varistorů. Indikace provozního stavu těchto odpojovačů je jednak vizuální (změnou barvy signalizačního pole), jednak dálková pomocí bezpotenciálových přepínacích kontaktů (pouze u typu DS).

Označení M specifikuje konstrukční provedení s výměnným modulem.
Název parametru Hodnota
Maximální trvalé napětí DC 600 V
Max. napětí FV instalace 500 V
Napěťová ochranná hladina (DC+ - DC-) 2.6 kV
Napěťová ochranná hladina (DC+/DC- - PE) 2.6 kV

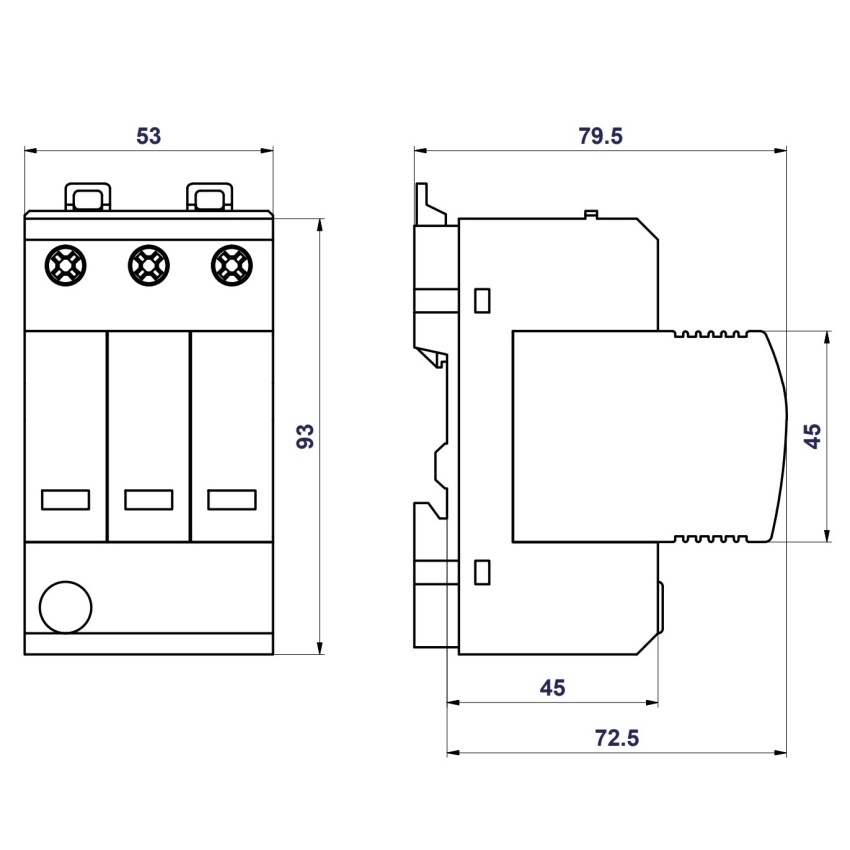

Konstrukční velikost 3 TE
Dálková signalizace Ne
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Bleskový proud (10/350) 6.5 kA
Měrná energie 10.56 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 35 mm
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Krytí (IP) IP20
Všechny parametry
Název parametru Hodnota
Maximální trvalé napětí DC 600 V
Max. napětí FV instalace 500 V
Napěťová ochranná hladina (DC+ - DC-) 2.6 kV
Napěťová ochranná hladina (DC+/DC- - PE) 2.6 kV
Konstrukční velikost 3 TE
Dálková signalizace Ne
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Bleskový proud (10/350) 6.5 kA
Měrná energie 10.56 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 35 mm
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Krytí (IP) IP20

Alternativy

No Image

82977990 Zkopírováno

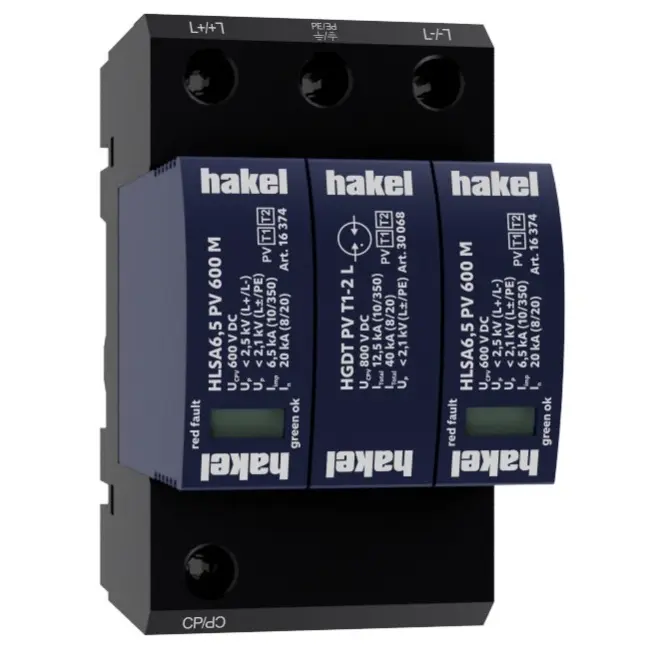

HAKEL SVODIČ HLSA6,5 PV 600 M 16362
