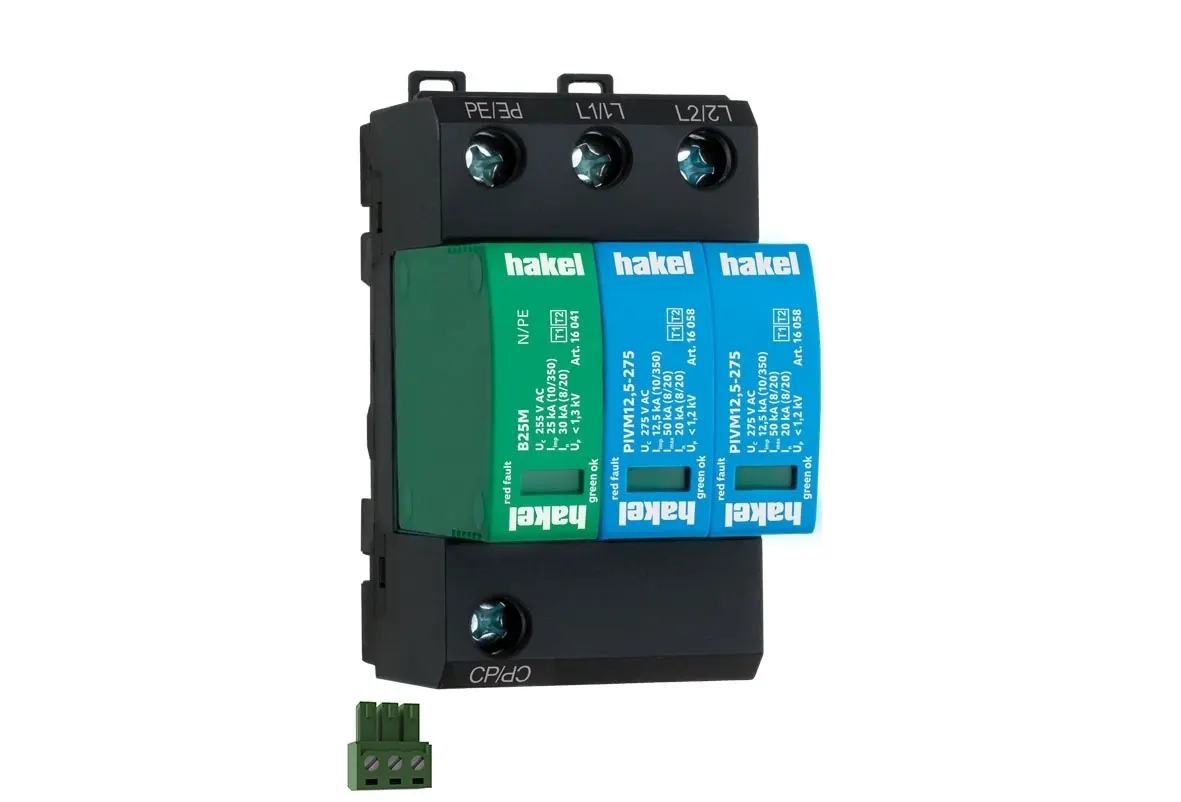

HAKEL SVODIČ PIVM12,5-275 IT DS/2+1 Vseries 16164

HAKEL PIVM12,5-275 IT DS/2+1 VseriesSvodiče impulzních proudů a rázového přepětí typu T1+T... Zobrazit více

Výrobce: HAKEL

Kód produktu: 83461428 Zkopírováno

Kód dodavatele: 16164 Zkopírováno

EAN: 8590681109618 Zkopírováno

Soustava DC: Ne

Soustava IT: Ano

Soustava TN-C: Ne

Soustava TN-C-S: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

HAKEL PIVM12,5-275 IT DS/2+1 Vseries

Svodiče impulzních proudů a rázového přepětí typu T1+T2 zajišťují vyrovnávání potenciálů a eliminují účinky bleskového proudu, a omezují spínací, indukované a zbytkové přepětí v jednofázových IT sítích. Výrobky jsou složeny z varistorů s velkou svodovou schopností v kombinaci s bleskojistkou zajišťující nulový průsakový proud ve vodiči PE. Instalují se na rozhraní zón LPZ 0 – LPZ 1 a vyšší, co nejblíže vstupu kabelového vedení do objektu – hlavních rozvaděčů. Vhodné pro objekty s uvažovanou hladinou ochrany LPL III a LPL IV. Označení <b>M</b> specifikuje konstrukční provedení s výměnným modulem. Označení <b>DS</b> specifikuje provedení s dálkovou signalizací. Na požádání lze vyrobit i v jiných napěťových hladinách. Instaluje se dle norem: ČSN EN 62305 ed. 2, ČSN 33 2000-5-53 ed. 3, ČSN CLC/TS 61643-12.

Název parametru Hodnota
Soustava DC Ne
Soustava IT Ano
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Počet pólů 3
Bleskový proud (10/350) 12.5 kA
Maximální trvalé napětí AC 275 V
Jmenovité napětí AC 230 V
Napěťová ochranná hladina 2.5 kV
Měrná energie 39 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 3 TE
Dálková signalizace Ano
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Krytí (IP) IP20
Všechny parametry
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ano
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Počet pólů 3
Bleskový proud (10/350) 12.5 kA
Maximální trvalé napětí AC 275 V
Jmenovité napětí AC 230 V
Napěťová ochranná hladina 2.5 kV
Měrná energie 39 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 3 TE
Dálková signalizace Ano
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Krytí (IP) IP20
