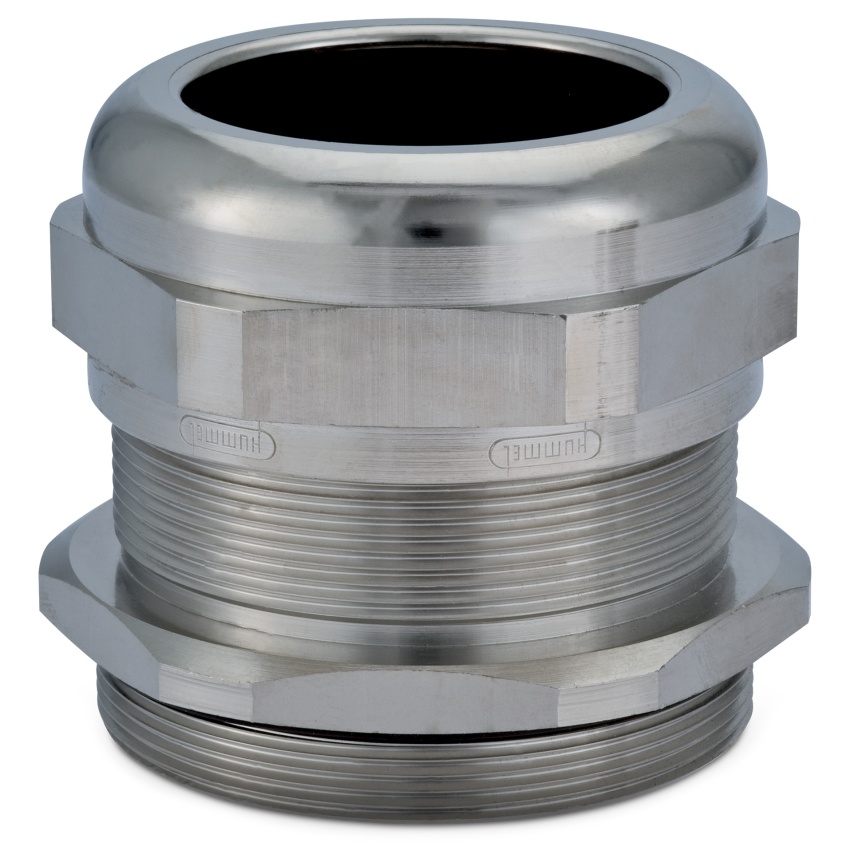

HUMMEL VÝVODKA HSK-M-EMV-D M25X1,5 1.631.2500.50

Kabelová vývodka HSK-M-EMV-D M25x1,5 1.631.2500.50 od HUMMEL. Kabelová vývodka HSK-M-EMV... Zobrazit více

Výrobce: HUMMEL

Kód produktu: 81757254 Zkopírováno

Kód dodavatele: 1.631.2500.50 Zkopírováno

Druh závitu: Metrický

Jmenovitý průměr závitu metrický/PG: 25

Stoupání závitu: 1.5 mm

Délka závitu: 7 mm

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Kabelová vývodka HSK-M-EMV-D M25x1,5 1.631.2500.50 od HUMMEL.

Kabelová vývodka HSK-M-EMV-D M25x1,5 1.631.2500.50 od HUMMEL je určena pro připojení stíněných kabelů v elektromagneticky citlivých aplikacích. Vyrobena je z niklovaného mosazi s polyamidovým kovovým upínacím pouzdrem a NBR těsněním. Vhodná pro kabely o průměru 13-18 mm, s vnějším závitem M25 x 1,5 a délkou závitu 7 mm. Vývodka poskytuje ochranu IP68 až do 10 barů po dobu 30 minut a IP69K, což zajišťuje odolnost proti vodě a prachu. Teplotní rozsah použití je od -40°C do +100°C. Montážní klíč má velikost 30 mm a doporučený utahovací moment je 13 Nm.

Klíčové vlastnosti

  • Materiál: niklovaná mosaz s kovovým upínacím pouzdrem z polyamidu
  • Těsnění: NBR
  • Ochrana: IP68 (10 barů/30 minut), IP69K
  • Teplotní rozsah: -40°C až +100°C
  • Vnější závit: M25 x 1,5, délka závitu 7 mm
  • Určeno pro kabely o průměru 13-18 mm
Název parametru Hodnota
Druh závitu Metrický
Jmenovitý průměr závitu metrický/PG 25
Stoupání závitu 1.5 mm
Délka závitu 7 mm
Velikost klíče 30 mm
Pro průměr kabelu 13 - 18 mm
Materiál Kov
Kvalita materiálu Mosaz
Povrchová ochrana Poniklované
Krytí (IP) IP68
Ochrana proti ohybu Ne
S pojistnou maticí Ne
Provedení Rovné
Vícenásobná těsnicí vložka Ne
Šroubení pro ploché kabely Ne
Druh těsnění Těsnicí kroužek
Dělitelná vývodka Ne
Teplota použití -40 - 100 °C
Provedení testované ohledně nebezpečí výbuchu Ne
Provedení EMC Ano
Všechny parametry
Název parametru Hodnota
Druh závitu Metrický
Jmenovitý průměr závitu metrický/PG 25
Stoupání závitu 1.5 mm
Délka závitu 7 mm
Velikost klíče 30 mm
Pro průměr kabelu 13 - 18 mm
Materiál Kov
Kvalita materiálu Mosaz
Povrchová ochrana Poniklované
Krytí (IP) IP68
Ochrana proti ohybu Ne
S pojistnou maticí Ne
Provedení Rovné
Vícenásobná těsnicí vložka Ne
Šroubení pro ploché kabely Ne
Druh těsnění Těsnicí kroužek
Dělitelná vývodka Ne
Teplota použití -40 - 100 °C
Provedení testované ohledně nebezpečí výbuchu Ne
Provedení EMC Ano
