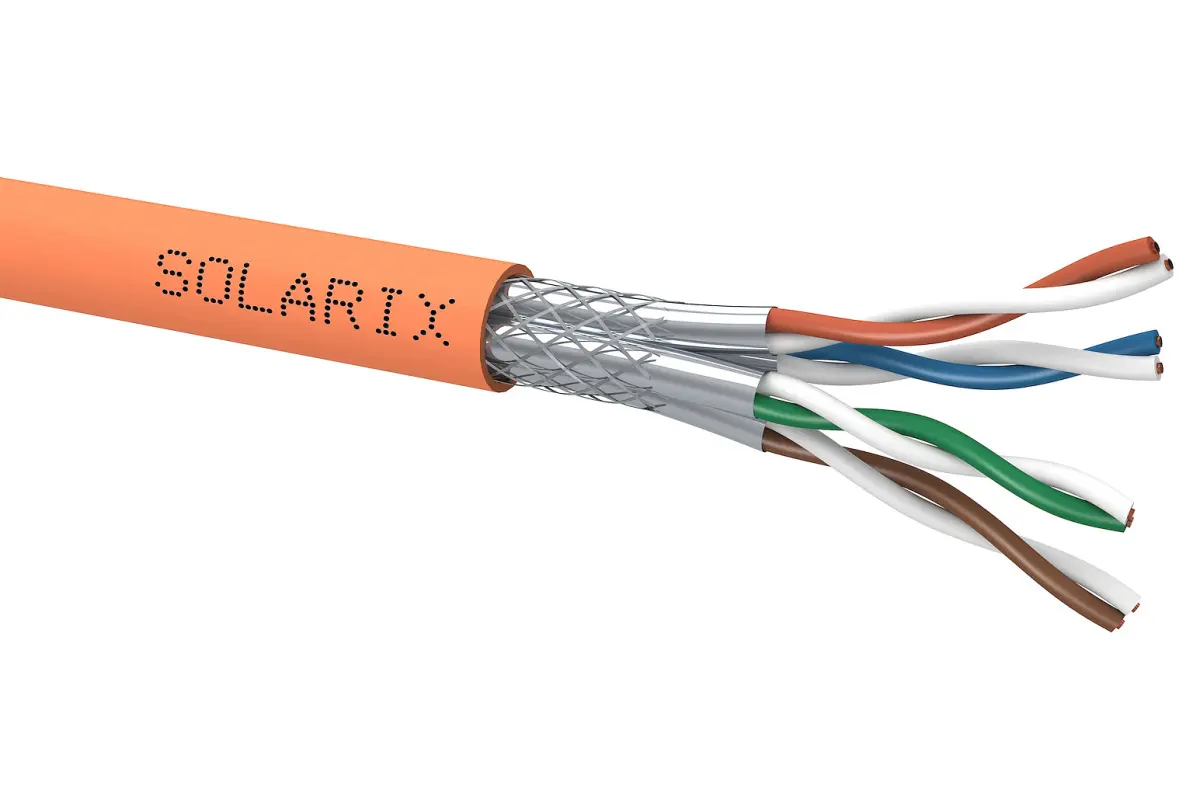

Instalační kabel SOLARIX CAT7 SSTP LSOHFR B2ca-s1,d1,a1 1000 MHz 500m/cívka SXKD-7-SSTP-LSOHFR-B2ca 27000010

Výkonný kabel CAT7 1000 MHz a LSOHFR pláštěm s třidou reakce na oheň B2_ca-s1,d1,a1, 500m. Kabel splňuje zkoušku vert. šíření plamene ČSN EN 60332-3-22 a byl rovněž testován na úroveň Component Level.

Instalační kabel Solarix s označením SXKD-7-SSTP-LSOHFR-B2ca je vysoce kvalitní dvakrát stíněný kabel kategorie 7, který je testovaný až do šířky pásma 1000 MHz a je určený pro provoz vysokorychlostních ethernetových protokolů, včetně 10GBASE-T. Konstrukce kabelu je S/FTP, typ pláště LSOHFR s třídou reakce na oheň B2_ca-s1,d1,a1. Vodiče kabelu jsou vyrobeny z kvalitního měděného drátu s čistotou mědi 99,97%. Kabel bez problémů splňuje požadavky z mezinárodních standardů ISO/IEC 11801 a EN 50173. Výkonové parametry tohoto kabelu byly otestovány nezávislou testovací zkušebnou FORCE TECHNOLOGY v rámci programu EC Verified, a to na nejvyšší úroveň tzv. Component Level. Certifikát je k dispozici zde na webu v záložce "Soubory ke stažení" nebo přímo na stránkách laboratoře FORCE. V případě CPR (nařízení EU č. 305/2011) je kabel testován v systému posuzování vlastností AVCP 1+ a rovněž splňuje vyhlášku MV ČR č. 23/2008 resp. vyhlášku č. 268/2011 o technických podmínkách požární ochrany staveb a je vhodný pro způsoby použití odpovídající kabelu s touto třídou reakce na oheň, které jsou definovány v Příloze č. 2 těchto vyhlášek. Kabel SXKD-7-SSTP-LSOHFR-B2ca také vyhověl zkoušce vertikálního šíření plamene na svazcích kabelů dle ČSN EN 60332-3-22 kategorie A (známé také jako IEC 60332-3A) Stejně jako ostatní kabely Solarix, je i kabel SXKD-7-SSTP-LSOHFR-B2ca značen metráží po 1 m v rozsahu od 0 do 500 m. Kabel je dodáván na vysoce pevné dřevěné cívce, na které jsou uvedeny všechny nezbytné produktové informace, včetně čárových kódů, výrobní šarže, popisu a nejdůležitějších technických parametrů.

Klíčové vlastnosti kabelu Solarix kategorie 7

Instalační kabely Solarix s třídou reakce na oheň B2_ca-s1,d1,a1 a LSOHFR pláštěm splňují standardy:

A) Kyselost plynů vznikajících při hoření
IEC 60754-2: Test on gases evolved during combustion of electric cables - Part 2: Determination of degree of acidity of gases evolved during the combustion of materials taken from electric cables by measuring pH and conductivity
ČSN EN 60754-2: Zkouška plynů vznikajících při hoření materiálů z kabelů - Část 2: Stanovení acidity (měřením pH) a konduktivity

B) Hustota kouře
IEC 61034-2: Measurement of smoke density of cables burning under defined conditions - Part 2: Test procedure and requirements
ČSN EN 61034-2: Měření hustoty kouře při hoření kabelů za definovaných podmínek - Část 2: Zkušební postup a požadavky

C) Nehořlavost/šíření vertikálního plamene
IEC 60332-1-2: Tests on electric and optical fibre cables under fire conditions - Part 1-2: Test for vertical flame propagation for a single insulated wire or cable - Procedure for 1 kW pre-mixed flame
ČSN EN 60332-1-2: Zkoušky elektrických a optických kabelů v podmínkách požáru - Část 1-2: Zkouška svislého šíření plamene pro vodiče nebo kabely s jednou izolací - Postup pro 1 kW směsný plamen
ČSN EN 60332-3-22: Zkoušky elektrických a optických kabelů v podmínkách požáru - Část 3-22: Zkouška vertikálního šíření plamene na vertikálně namontovaných svazcích vodičů nebo kabelů - Kategorie A

D) Nařízení č. 305/2011 (tzv. CPR)
ČSN EN 50575:2014 vč. dodatku A1:2016: Silové, řídicí a komunikační kabely - Kabely pro obecné použití ve stavbách ve vztahu k požadavkům reakce na oheň.

Technické parametry

• Kategorie: CAT7
• Podporované protokoly: 10GBASE-T a nižší
• Stínění: fólie kolem každého páru a oplet
• Šířka pásma: 1000 MHz
• Typ a velikost vodiče: měděný drát 0, 57 mm ± 0, 005 mm
• Izolace a průměr vodiče s izolací: skin-foam-skin PE 1, 33 mm
• Třída reakce na oheň; typ pláště: B2_ca-s1,d1,a1; LSOHFR dle ČSN EN 60332-3-22
• Barva pláště: oranžová RAL 2003
• Průměr kabelu: 7, 8 mm
• Váha: 58 kg/km
• NVP: 79 %
• Propagation delay: 480 ns/100 m
• Delay skew: ?25 ns/100 m
• Skladovací teplota: -20 °C až 60 °C
• Provozní teplota: -20 °C až 60 °C
• Teplota při instalaci: 0 °C až 50 °C
• Balení: 500 m, dřevěná cívka
• Rozměry balení (průměr x výška): 380 mm x 390 mm
• Počet balení na paletě: 27 cívek
