KOPOS OBLOUK 90ST MAGNELIS, O 90X110X500_ZM

Oblouk 90° MAGNELIS O 90×110×500_ZM Oblouk 90° MAGNELIS O 90×110×500_ZM je určen pro vyt... Zobrazit více

Výrobce: KOPOS

Kód produktu: 83712361 Zkopírováno

Kód dodavatele: O 90X110X500_ZM Zkopírováno

EAN: 8595568941442 Zkopírováno

Změna směru: Horizontální

Odbočka (úhel): 90°

Konstrukce: Pevný oblouk

Model ohybu: Ostatní

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

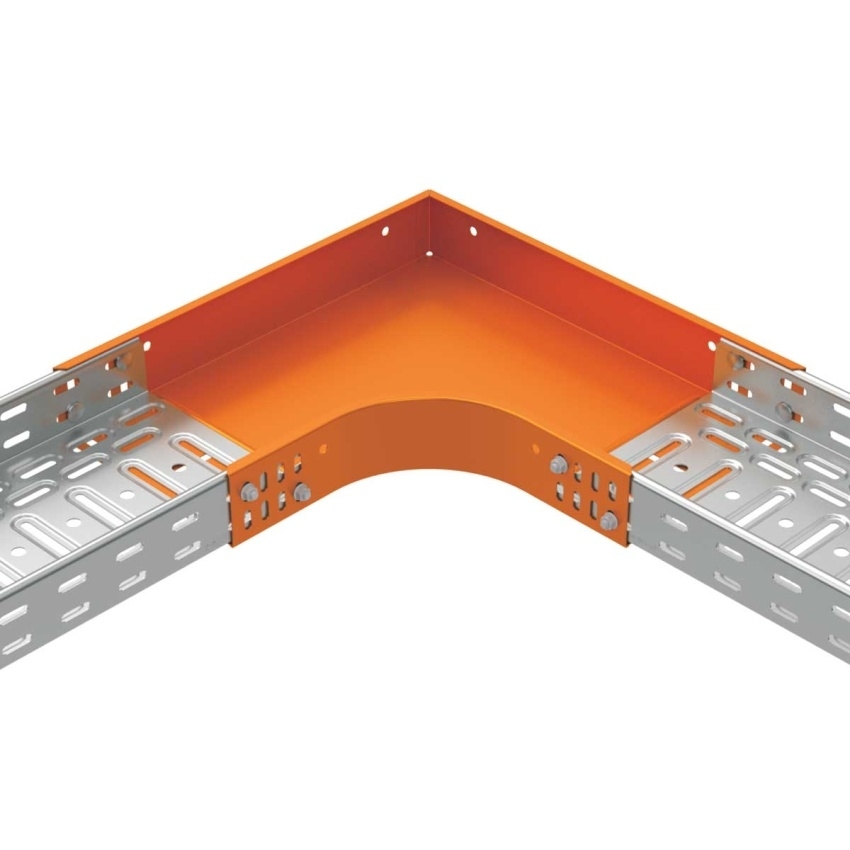

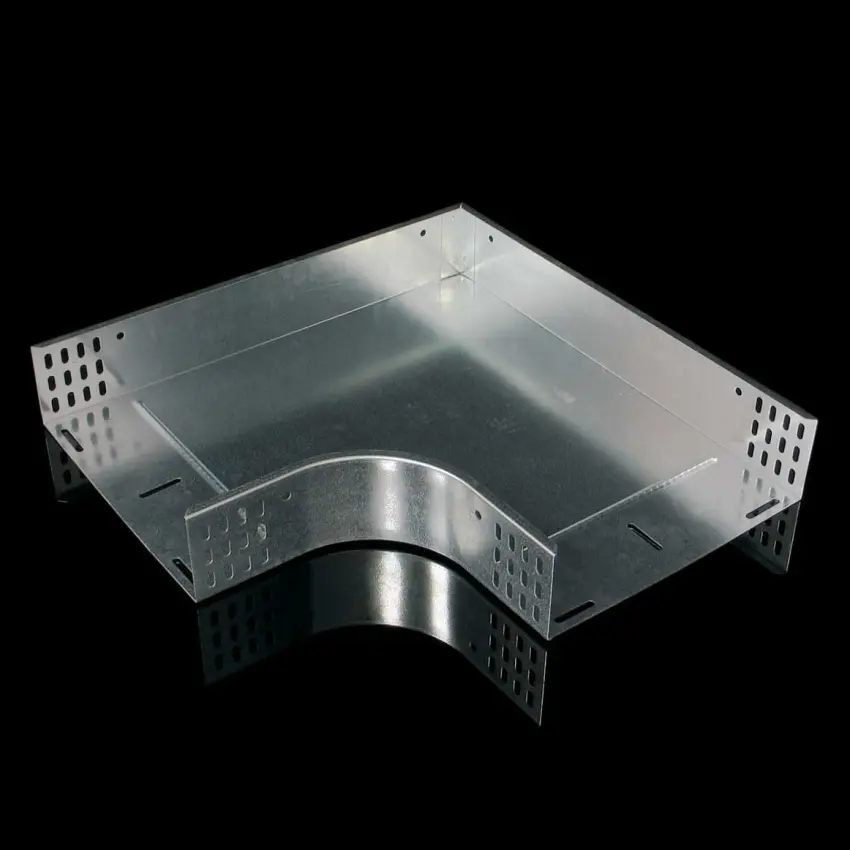

Oblouk 90° MAGNELIS O 90×110×500_ZM

Oblouk 90° MAGNELIS O 90×110×500_ZM je určen pro vytvoření pravého směrového zalomení kabelové trasy o šířce 500 mm a výšce 110 mm. Upevnění spoje se provádí pomocí šroubů NSM 6×10 a konstrukce je navržena se zkosením místo vnějšího pravého úhlu bočních stran. Výrobek má povrchovou úpravu pozinkovanou Sendzimirovou metodou, nabízí vysokou teplotní odolnost v rozsahu od −50 do +150 °C a splňuje požadavky normy ČSN EN 61537 i příslušných norem požární odolnosti. Je navržen pro instalace, kde je vyžadována vysoká bezpečnost, spolehlivost a dlouhá životnost.

Klíčové vlastnosti

  • Povrchová úprava: pozinkováno Sendzimirovou metodou
  • Teplotní odolnost −50 až +150 °C
  • Požární odolnost: P90-R, E90, PS90
  • Odpovídá normám ČSN EN 61537
  • Normy požární odolnosti: ČSN 73 0895, DIN 4102-12, STN 92 0205
  • Tloušťka plechu 1 mm
  • Počet šroubů pro spojení: 20

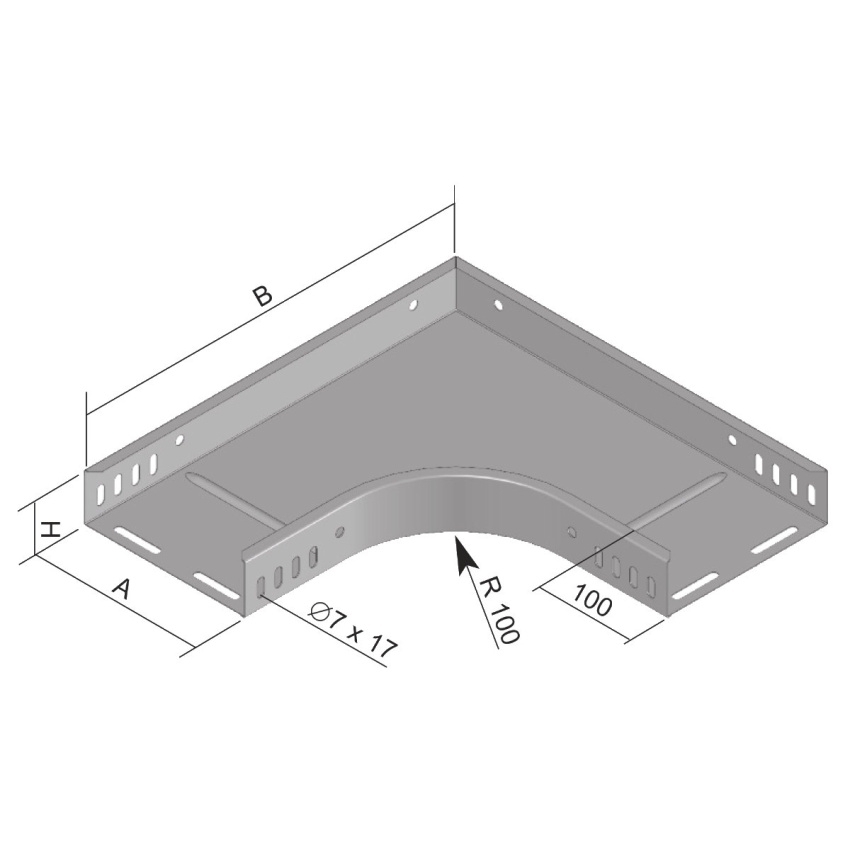

  • Rozměry: A 503 mm, B 703 mm, H 115 mm
  • Pro šířku trasy 500 mm a výšku trasy 110 mm
  • EAN 8595568941442
  • Hmotnost 4,5900 kg
Název parametru Hodnota
Změna směru Horizontální
Odbočka (úhel) 90°
Konstrukce Pevný oblouk
Model ohybu Ostatní
Vnitřní poloměr 100 mm
Výška kabelového žlabu 110 mm
Šířka kabelového žlabu 500 mm
Tloušťka materiálu 1 mm
Postranní děrování Ne
Montážní otvory do dna Ne
Šablona otvorů NATO Ne
Provedení Integrovaná spojka
Provedení s velkým rozpětím Ne
Vhodné pro zachování funkce Ne
Materiál Ocel
Nerezová ocel, mořená Ne
Kvalita materiálu Ostatní
Povrchová ochrana Ostatní
Barva Bez
S víkem Ne
