KOPOS OBLOUK KLESAJÍCÍ 90ST MAGNELIS, KO 90X110X500_ZM

Oblouk klesající 90° MAGNELIS KO 90×110×500_ZM Oblouk klesající 90° MAGNELIS KO 90×110×5... Zobrazit více

Výrobce: KOPOS

Kód produktu: 83712365 Zkopírováno

Kód dodavatele: KO 90X110X500_ZM Zkopírováno

EAN: 8595568941527 Zkopírováno

Změna směru: S vertikálním spádem

Odbočka (úhel): 90°

Konstrukce: Kloubový oblouk kompletní

Model ohybu: Ostatní

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

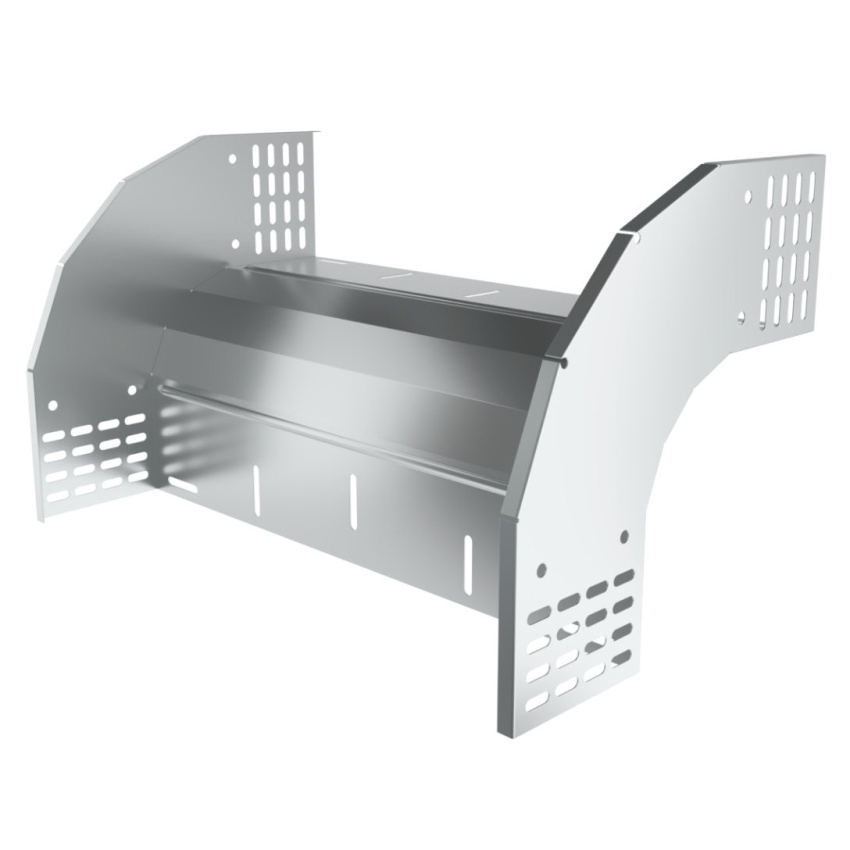

Oblouk klesající 90° MAGNELIS KO 90×110×500_ZM

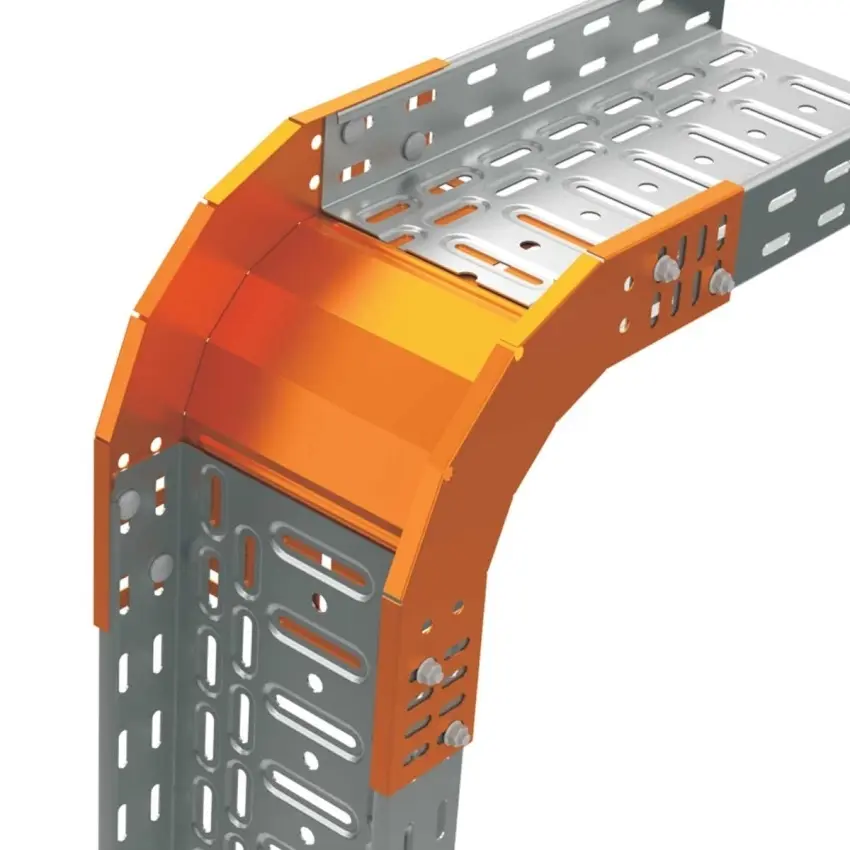

Oblouk klesající 90° MAGNELIS KO 90×110×500_ZM je určen pro vytvoření svislého klesajícího směrového zalomení kabelové trasy o šířce 500 mm a výšce 110 mm. Spojení dílů se provádí pomocí šroubů NSM 6×10 a konstrukce je vyrobena s ohledem na pevnost a přesné vedení trasy. Povrchová úprava Magnelis® poskytuje zvýšenou ochranu proti korozi a umožňuje použití v širokém teplotním rozsahu od −50 do +150 °C. Výrobek splňuje požadavky normy ČSN EN 61537 a je vhodný pro aplikace vyžadující spolehlivost a dlouhou životnost.

Klíčové vlastnosti

  • Povrchová úprava Magnelis®
  • Teplotní odolnost −50 až +150 °C
  • Odpovídá normám ČSN EN 61537
  • Tloušťka plechu 1 mm
  • Počet šroubů pro spojení: 20

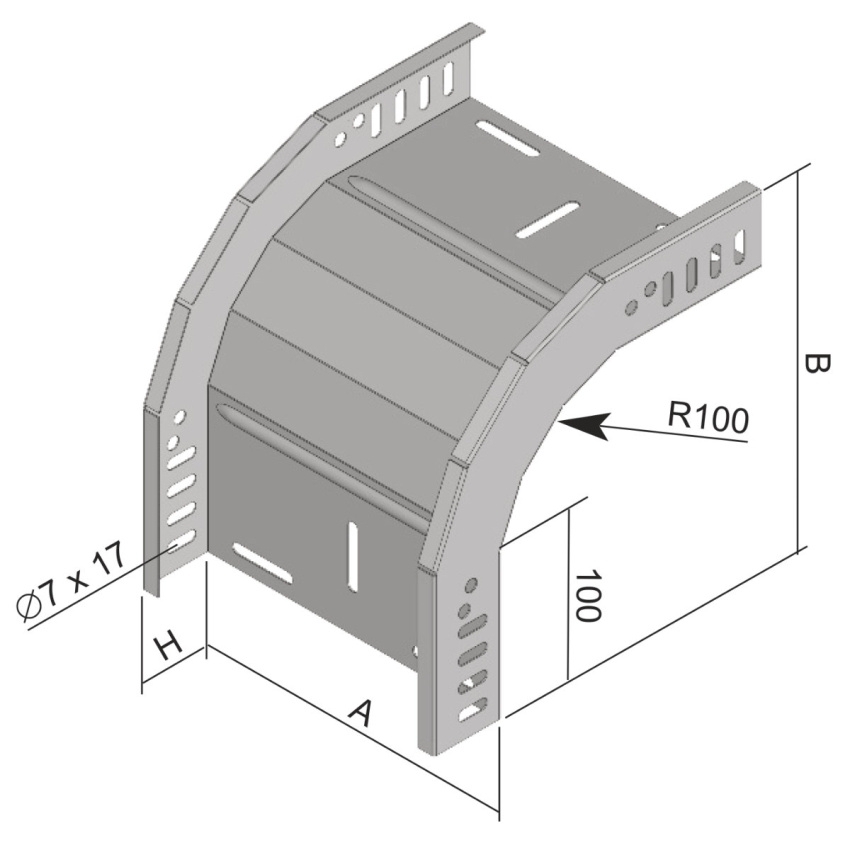

  • Rozměry: A 503 mm, B 295 mm, H 115 mm
  • Pro šířku trasy 500 mm a výšku trasy 110 mm
  • EAN 8595568941527
  • Hmotnost 1,6700 kg
Název parametru Hodnota
Změna směru S vertikálním spádem
Odbočka (úhel) 90°
Konstrukce Kloubový oblouk kompletní
Model ohybu Ostatní
Vnitřní poloměr 100 mm
Výška kabelového žlabu 110 mm
Šířka kabelového žlabu 500 mm
Tloušťka materiálu 1 mm
Postranní děrování Ne
Montážní otvory do dna Ne
Provedení Integrovaná spojka
Provedení s velkým rozpětím Ne
Vhodné pro zachování funkce Ano
Materiál Ocel
Nerezová ocel, mořená Ne
Kvalita materiálu Ostatní
Povrchová ochrana Ostatní
Barva Bez
S víkem Ne
