KOPOS OBLOUK STOUPAJÍCÍ 90ST MAGNELIS SO 90X110X500_ZM

Oblouk stoupající 90° MAGNELIS SO 90×110×500_ZM Oblouk stoupající 90° MAGNELIS SO 90×110... Zobrazit více

Výrobce: KOPOS

Kód produktu: 83712363 Zkopírováno

Kód dodavatele: SO 90X110X500_ZM Zkopírováno

EAN: 8595568941480 Zkopírováno

Změna směru: S vertikálním stoupáním

Odbočka (úhel): 90°

Konstrukce: Kloubový oblouk kompletní

Model ohybu: Ostatní

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

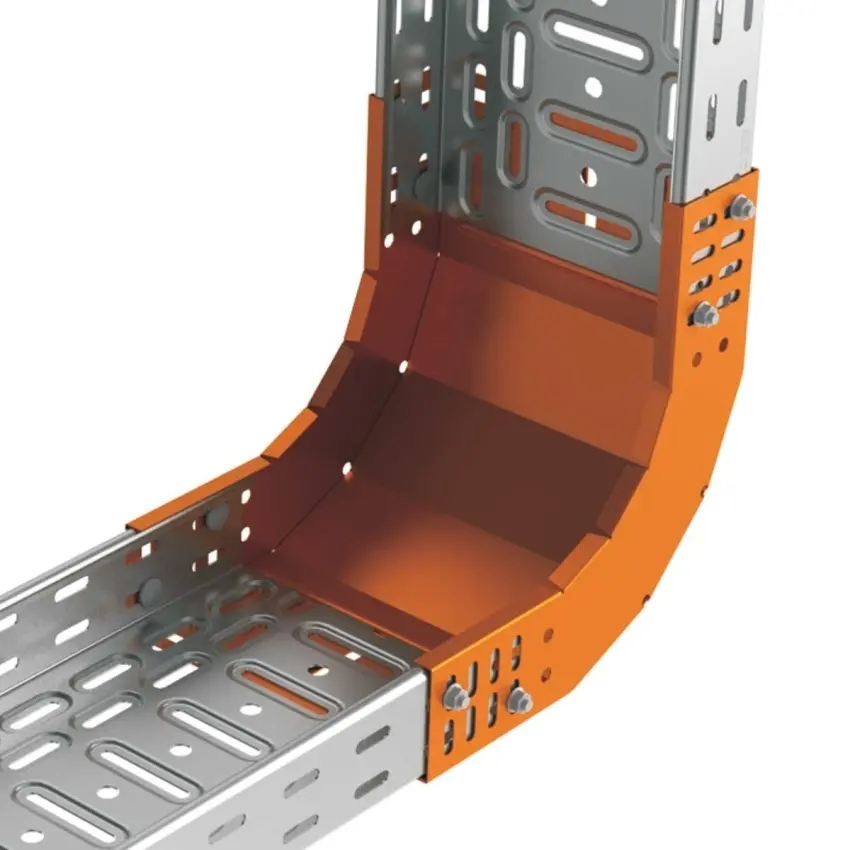

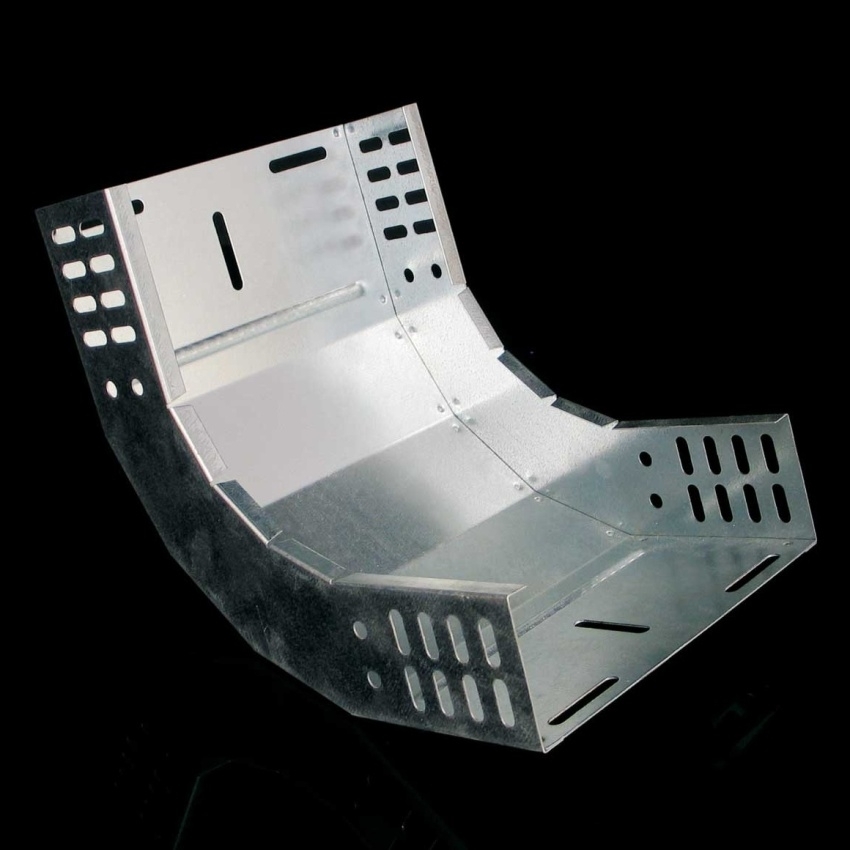

Oblouk stoupající 90° MAGNELIS SO 90×110×500_ZM

Oblouk stoupající 90° MAGNELIS SO 90×110×500_ZM je určen pro vytvoření svislého stoupajícího směrového zalomení kabelové trasy o šířce 500 mm a výšce 110 mm. Spojení jednotlivých dílů se provádí pomocí šroubů NSM 6×10 a konstrukce je navržena pro přesné a stabilní vedení trasy. Povrchová úprava Magnelis® zajišťuje vysokou odolnost a dlouhou životnost i v náročnějších podmínkách. Výrobek splňuje normu ČSN EN 61537 a je vhodný pro profesionální instalace vyžadující spolehlivost a teplotní odolnost od −50 do +150 °C.

Klíčové vlastnosti

  • Povrchová úprava Magnelis®
  • Teplotní odolnost −50 až +150 °C
  • Odpovídá normám ČSN EN 61537
  • Tloušťka plechu 1 mm
  • Počet šroubů pro spojení: 20

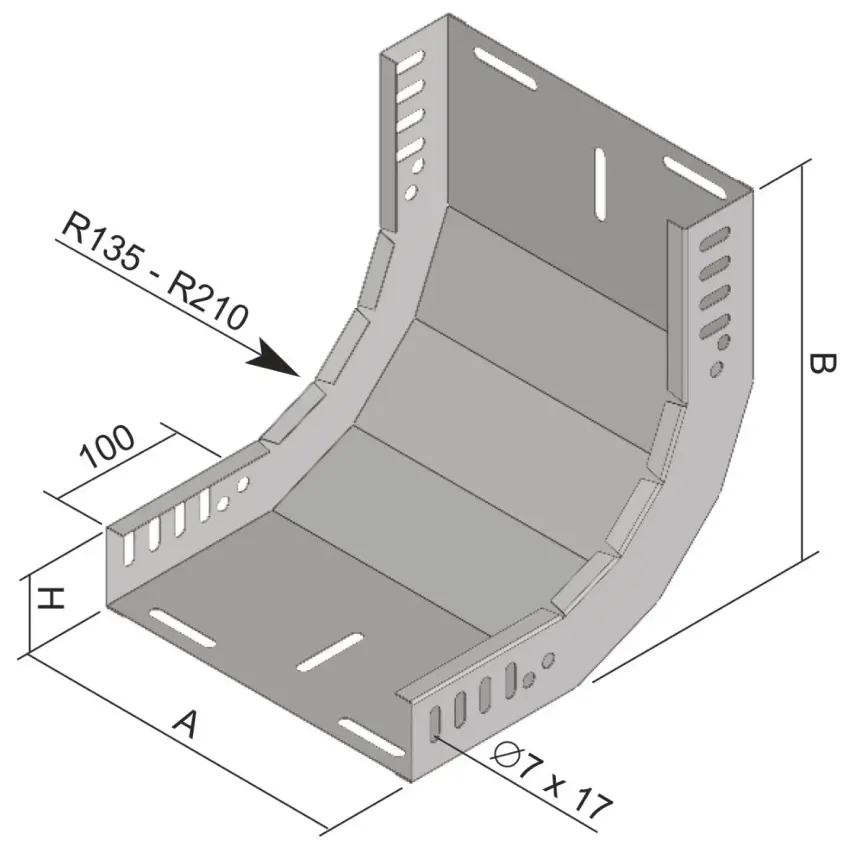

  • Rozměry: A 503 mm, B 295 mm, H 115 mm
  • Pro šířku trasy 500 mm a výšku trasy 110 mm
  • EAN 8595568941480
  • Hmotnost 2,6280 kg
Název parametru Hodnota
Změna směru S vertikálním stoupáním
Odbočka (úhel) 90°
Konstrukce Kloubový oblouk kompletní
Model ohybu Ostatní
Vnitřní poloměr 135 mm
Výška kabelového žlabu 110 mm
Šířka kabelového žlabu 500 mm
Tloušťka materiálu 1 mm
Postranní děrování Ne
Montážní otvory do dna Ne
Provedení Integrovaná spojka
Provedení s velkým rozpětím Ne
Vhodné pro zachování funkce Ano
Materiál Ocel
Nerezová ocel, mořená Ne
Kvalita materiálu Ostatní
Povrchová ochrana Ostatní
Barva Bez
S víkem Ne
Všechny parametry
Název parametru Hodnota
Změna směru S vertikálním stoupáním
Odbočka (úhel) 90°
Konstrukce Kloubový oblouk kompletní
Model ohybu Ostatní
Vnitřní poloměr 135 mm
Výška kabelového žlabu 110 mm
Šířka kabelového žlabu 500 mm
Tloušťka materiálu 1 mm
Postranní děrování Ne
Montážní otvory do dna Ne
Provedení Integrovaná spojka
Provedení s velkým rozpětím Ne
Vhodné pro zachování funkce Ano
Materiál Ocel
Nerezová ocel, mořená Ne
Kvalita materiálu Ostatní
Povrchová ochrana Ostatní
Barva Bez
S víkem Ne
