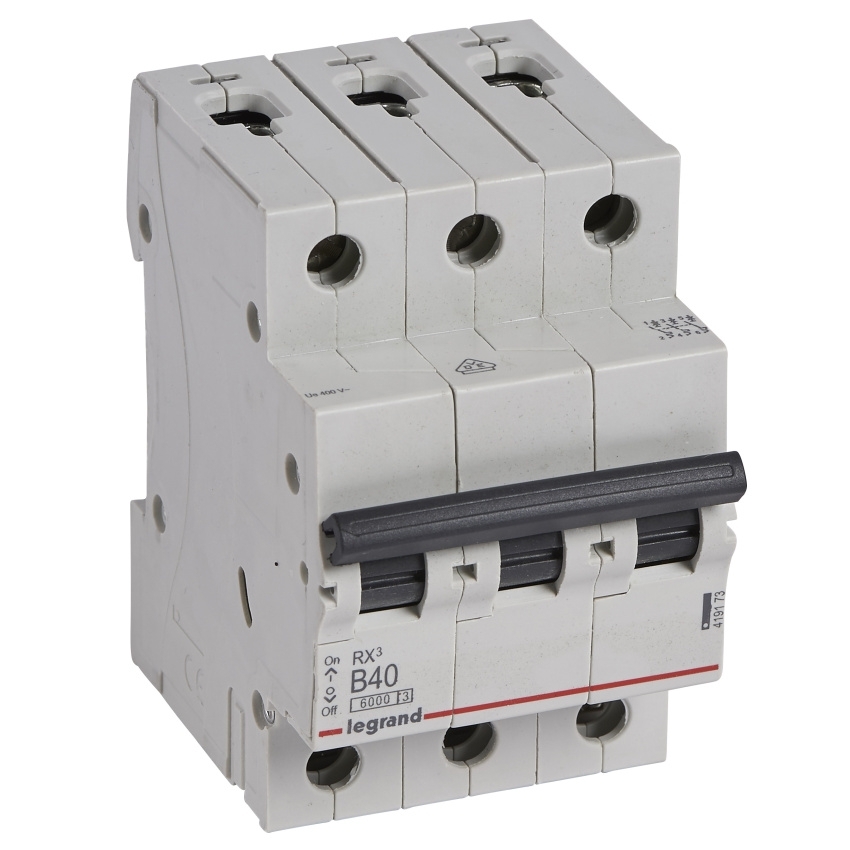

LEG RX3 419173 JISTIČ 3P B40 6000A

Třípólový termomagnetický jistič Legrand RX³ s charakteristikou B, jmenovitým proudem 40 A... Zobrazit více

Výrobce: LEGRAND

Kód produktu: 83732636 Zkopírováno

Kód dodavatele: 419173 Zkopírováno

EAN: 3414970367372 Zkopírováno

Montážní hloubka: 44 mm

Vypínací charakteristika: B

Počet pólů (celkem): 3

Počet jištěných pólů: 3

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Třípólový termomagnetický jistič Legrand RX³ s charakteristikou B, jmenovitým proudem 40 A a vypínací schopností 6 000 A.

Legrand RX³ 419173 je termomagnetický jistič pro ochranu elektroinstalace před přetížením a zkratem. Lze jej použít také k ovládání a odpojení instalace. Jistič má tři zabezpečené póly, jmenovitý proud 40 A, jmenovité napětí 400 V a vypínací charakteristiku B. Jmenovitá zkratová vypínací schopnost při 400 V činí 6 kA.

Klíčové vlastnosti

  • Termomagnetický jistič
  • Řada RX³
  • Počet pólů 3
  • Počet zabezpečených pólů 3
  • Vypínací charakteristika B
  • Jmenovitý proud 40 A
  • Jmenovité napětí 400 V
  • Jmenovité napětí v rozsahu 360–440 V
  • Jmenovitá zkratová vypínací schopnost 6 kA při 400 V
  • Jmenovitá zkratová vypínací schopnost 10 kA při 230 V
  • Jmenovité izolační napětí 500 V
  • Jmenovité impulzní výdržné napětí 4 kV
  • Frekvence 50–60 Hz
  • Třída omezení proudu 3
  • Montáž na DIN lištu
  • Šroubová svorka
  • Připojení přípojnicí a kabelem
  • Stupeň krytí IP20
  • Šířka 3 modulová místa
  • Rozměry 53,1 × 88,5 × 77,8 mm
  • Vestavná hloubka 44 mm
  • Šedá barva RAL 7035
  • Referenční číslo 419173
  • EAN 3414970367372
Název parametru Hodnota
Montážní hloubka 44 mm
Vypínací charakteristika B
Počet pólů (celkem) 3
Počet jištěných pólů 3
Jmenovitý proud 40 A
Jmenovité napětí 400 V
Jmenovité provozní napětí Ui 500 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) 10 kA
Druh napětí AC
Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V) 6 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 10 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 6 kA
Kmitočet 50 - 60 Hz
Třída omezení energie 3
Montáž pod omítku Ano
Společně spínaný neutrální vodič Ne
Stupeň znečištění 2
Možnost vybavení doplňkovými zařízeními Ne
Šířka v modulárních jednotkách 3
Krytí (IP) IP20
Chráněno proti výbuchu Ne
Všechny parametry
Název parametru Hodnota
Montážní hloubka 44 mm
Vypínací charakteristika B
Počet pólů (celkem) 3
Počet jištěných pólů 3
Jmenovitý proud 40 A
Jmenovité napětí 400 V
Jmenovité provozní napětí Ui 500 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) 10 kA
Druh napětí AC
Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V) 6 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 10 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 6 kA
Kmitočet 50 - 60 Hz
Třída omezení energie 3
Montáž pod omítku Ano
Společně spínaný neutrální vodič Ne
Stupeň znečištění 2
Možnost vybavení doplňkovými zařízeními Ne
Šířka v modulárních jednotkách 3
Krytí (IP) IP20
Chráněno proti výbuchu Ne
