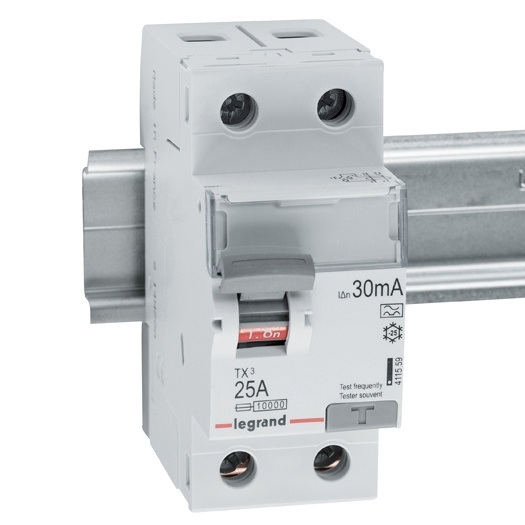

LEGRAND 411559 TX3 CHRÁNIČ 2P 25A 30MA A

Legrand TX³ proudový chránič 2P 25 A 30 mA typ A (411559) Proudový chránič Legrand TX³ 4... Zobrazit více

Výrobce: LEGRAND

Kód produktu: 83708980 Zkopírováno

Kód dodavatele: 411559 Zkopírováno

EAN: 3414970352729 Zkopírováno

Počet pólů: 2

Jmenovité napětí: 230 V

Jmenovitý proud: 25 A

Jmenovitý svodový proud: 0.03 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Legrand TX³ proudový chránič 2P 25 A 30 mA typ A (411559)

Proudový chránič Legrand TX³ 411559 je dvoupólové ochranné zařízení určené pro střídavé napětí 230 V~ s jmenovitým proudem 25 A a reziduálním proudem 30 mA. Poskytuje účinnou ochranu osob proti úrazu elektrickým proudem i ochranu zařízení před poruchovými proudy. Chránič je typu A, což znamená, že reaguje na střídavé i pulzující stejnosměrné reziduální proudy. Je vhodný pro montáž na DIN lištu a určen pro běžné domovní a komerční instalace. Produkt je v souladu s požadavky norem IEC a VDE a nabízí odolnou konstrukci s vysokou spolehlivostí.

Klíčové vlastnosti

  • Typ: Proudový chránič TX³ 2P, typ A
  • Jmenovité napětí: 230 V~
  • Jmenovitý proud: 25 A
  • Jmenovitý reziduální proud: 30 mA
  • Frekvence: 50 Hz
  • Jmenovité izolační napětí Ui: 250 V
  • Impulsní výdržné napětí Uimp: 4 kV
  • Zkratová odolnost (Icw): 10 kA
  • Kapacita rázového proudu: 0,25 kA
  • Typ ochrany: IP20, IK04
  • Teplotní rozsah: -25 °C až +60 °C
  • Stupeň znečištění: 2
  • Připojovací průřez:
    • plný vodič 0,75–50 mm²
    • vícežilový vodič 0,75–35 mm²
  • Směr napájení: shora nebo zdola
  • Upevnění: DIN lišta
  • Rozměry (Š × V × H): 35,6 × 88,9 × 77,8 mm
  • Barva: šedá (RAL 7035)
  • Halogen free provedení
  • Hmotnost: cca 150 g
Název parametru Hodnota
Počet pólů 2
Jmenovité napětí 230 V
Jmenovitý proud 25 A
Jmenovitý svodový proud 0.03 mA
Jmenovité provozní napětí Ui 250 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu A
Selektivní typ Ne
Typ s krátkodobým zpožděním Ne
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 0.25 kA
Druh napětí AC
S aretačním zařízením Ano
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 2
Montážní hloubka 44 mm
Teplota okolí během provozu -25 - 60 °C
Stupeň znečištění 2
Připojitelný průřez vícedrátového vodiče 0.75 - 35 mm2
Připojitelný průřez jednodrátového vodiče 0.75 - 50 mm2
RAL (podobné) 7035
Chráněno proti výbuchu Ne
