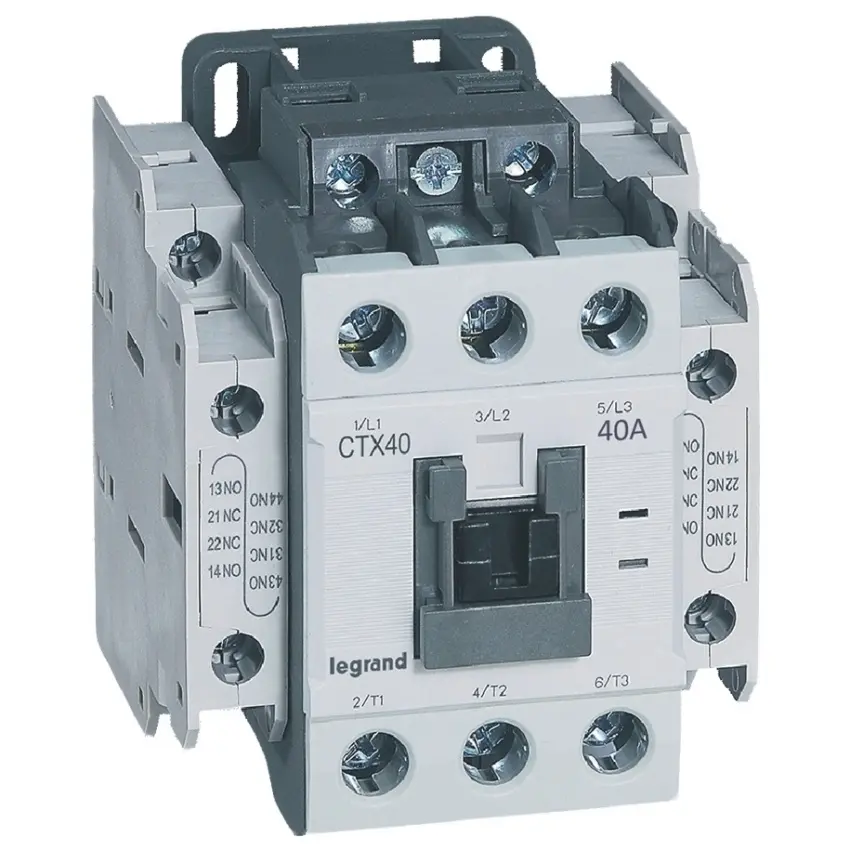

LEGRAND CTX3 416131 STYKAČ 3P 40A 24V DC

Legrand CTX3 416131 stykač 3P 40 A 24 V DC Stykač Legrand CTX3 416131 je elektromagnetic... Zobrazit více

Výrobce: LEGRAND

Kód produktu: 83711168 Zkopírováno

Kód dodavatele: 416131 Zkopírováno

EAN: 3414970400468 Zkopírováno

Jmenovité řídicí napájecí napětí Us DC: 20.4 - 26.4 V

Druh napětí pro ovládání: DC

Počet hlavních rozpojovacích kontaktů: 0

Počet hlavních spínacích kontaktů: 3

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Legrand CTX3 416131 stykač 3P 40 A 24 V DC

Stykač Legrand CTX3 416131 je elektromagnetický třípólový stykač určený ke spínání a vypínání elektrických obvodů v terciárních a průmyslových instalacích. Lze jej kombinovat s nadproudovým relé nebo motorovým spouštěčem. Je vhodný pro spínání třífázových motorů do 18,5 kW při 415 V a odporových zátěží do 60 A. Vyznačuje se dlouhou životností a kompaktním provedením umožňujícím montáž na DIN lištu nebo montážní desku.

Klíčové vlastnosti

  • Jmenovitý provozní proud Ie (AC-3, 400 V): 40 A
  • Jmenovitý provozní proud Ie (AC-1, 400 V): 60 A
  • Jmenovitý výkon motoru při 400 V (AC-3): 18,5 kW
  • Jmenovitý pracovní proud při AC-4 (400 V): 17 A
  • Cívka: 24 V DC (rozsah 20,4–26,4 V)
  • Pomocné kontakty: 2 NO + 2 NC (včetně zrcadlového kontaktu dle IEC 60947-4-1)
  • Životnost: až 12 milionů mechanických a 2 miliony elektrických operací
  • Počet operačních cyklů (AC-3): 1800 za hodinu
  • Možnost připojení cívky nahoře nebo dole
  • Možnost upevnění na DIN lištu 35 mm (IEC 60715) nebo na montážní desku
  • Odnímatelný přední kryt pro vizuální kontrolu obloukových komor a kontaktů
  • Kapacita svorek: hlavní 2 × 10–16 mm², cívka 0,75–2,5 mm², pomocné 0,75–2,5 mm²
  • Splňuje požadavky RoHS a IEC 60947-4-1
  • Stupeň krytí: IP20
  • Montáž: vertikální nebo horizontální
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us DC 20.4 - 26.4 V
Druh napětí pro ovládání DC
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Kabelová svorka
Jmenovitý provozní proud Ie při AC-1, 400 V 60 A
Jmenovitý provozní proud Ie při AC-3, 400 V 40 A
Jmenovitý provozní výkon při AC-3, 400 V 18.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 17 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 7.5 kW
Počet pomocných spínacích kontaktů 2
Počet pomocných rozpínacích kontaktů 2
Vhodné pro řadovou montáž Ano
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us DC 20.4 - 26.4 V
Druh napětí pro ovládání DC
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Kabelová svorka
Jmenovitý provozní proud Ie při AC-1, 400 V 60 A
Jmenovitý provozní proud Ie při AC-3, 400 V 40 A
Jmenovitý provozní výkon při AC-3, 400 V 18.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 17 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 7.5 kW
Počet pomocných spínacích kontaktů 2
Počet pomocných rozpínacích kontaktů 2
Vhodné pro řadovou montáž Ano
