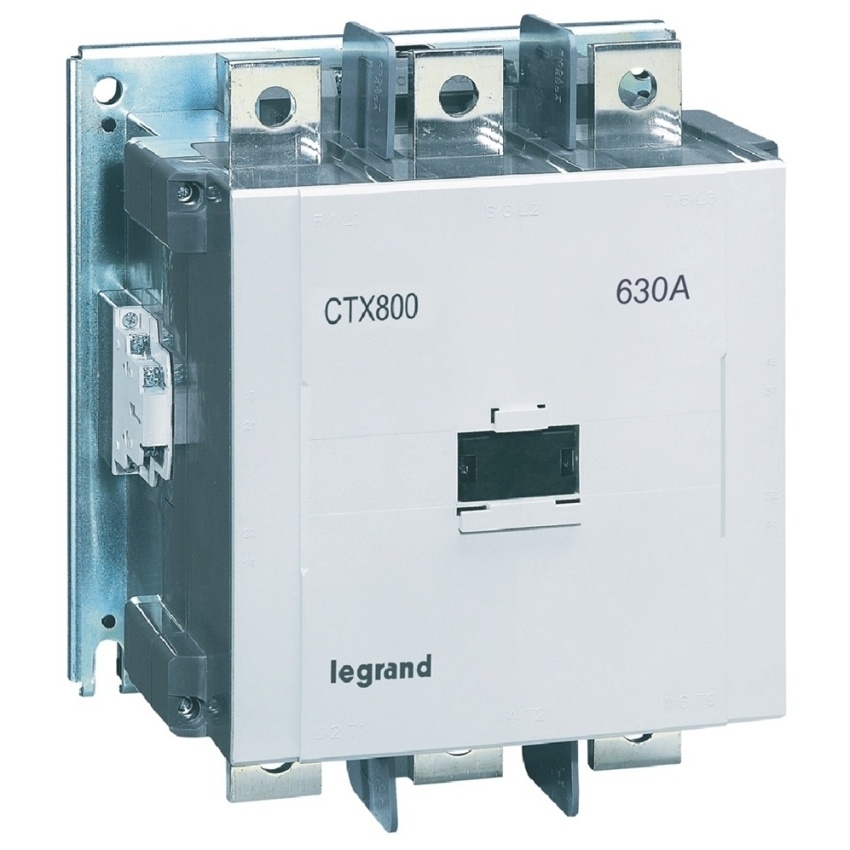

LEGRAND CTX3 416346 STYKAČ 3P 630A 200-240V AC/DC

Legrand CTX3 416346 stykač 3P 630 A 200–240 V AC/DC Stykač Legrand CTX3 416346 je robust... Zobrazit více

Výrobce: LEGRAND

Kód produktu: 83709738 Zkopírováno

Kód dodavatele: 416346 Zkopírováno

EAN: 3414970403605 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 170 - 264 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 170 - 264 V

Jmenovité řídicí napájecí napětí Us DC: 170 - 242 V

Druh napětí pro ovládání: AC/DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Legrand CTX3 416346 stykač 3P 630 A 200–240 V AC/DC

Stykač Legrand CTX3 416346 je robustní elektromagnetický třípólový stykač určený ke spínání a vypínání elektrických obvodů v průmyslových a terciárních instalacích. Vhodný je pro spínání třífázových motorů do výkonu 330 kW (při 415 V) a odporových zátěží do 660 A. Konstrukce umožňuje upevnění na montážní desku a nabízí jednoduchou výměnu cívky. Splňuje požadavky normy IEC 60947-4-1 a směrnice RoHS.

Klíčové vlastnosti

  • Jmenovitý provozní proud (AC-3, 400 V): 630 A
  • Jmenovitý provozní proud (AC-1, 400 V): 660 A
  • Jmenovitý výkon motoru (AC-3, 400 V): 330 kW
  • Jmenovitý výkon (AC-4, 400 V): 200 kW
  • Napětí cívky: 200–240 V AC/DC (rozsah 170–264 V AC / 170–242 V DC)
  • Pomocné kontakty: 2 NO + 2 NC (z toho 1 NC zrcadlový kontakt IEC 60947-4-1)
  • Výdrž: až 2 mil. mechanických a 0,5 mil. elektrických operací
  • Počet cyklů (AC-3): 1200 za hodinu
  • Připojení hlavního obvodu: šrouby M16
  • Průřez vodičů – cívka / pomocné obvody: 1,25–5,5 mm²
  • Upevnění: na montážní desku (bez možnosti DIN lišty)
  • Odnímatelný přední kryt pro kontrolu obloukových komor a kontaktů
  • Splňuje normy IEC 60947-4-1 a směrnici RoHS
  • Stupeň krytí: IP20
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 170 - 264 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 170 - 264 V
Jmenovité řídicí napájecí napětí Us DC 170 - 242 V
Druh napětí pro ovládání AC/DC
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Jmenovitý provozní proud Ie při AC-1, 400 V 660 A
Jmenovitý provozní proud Ie při AC-3, 400 V 630 A
Jmenovitý provozní výkon při AC-3, 400 V 330 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 400 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 200 kW
Počet pomocných spínacích kontaktů 2
Počet pomocných rozpínacích kontaktů 2
Vhodné pro řadovou montáž Ne
