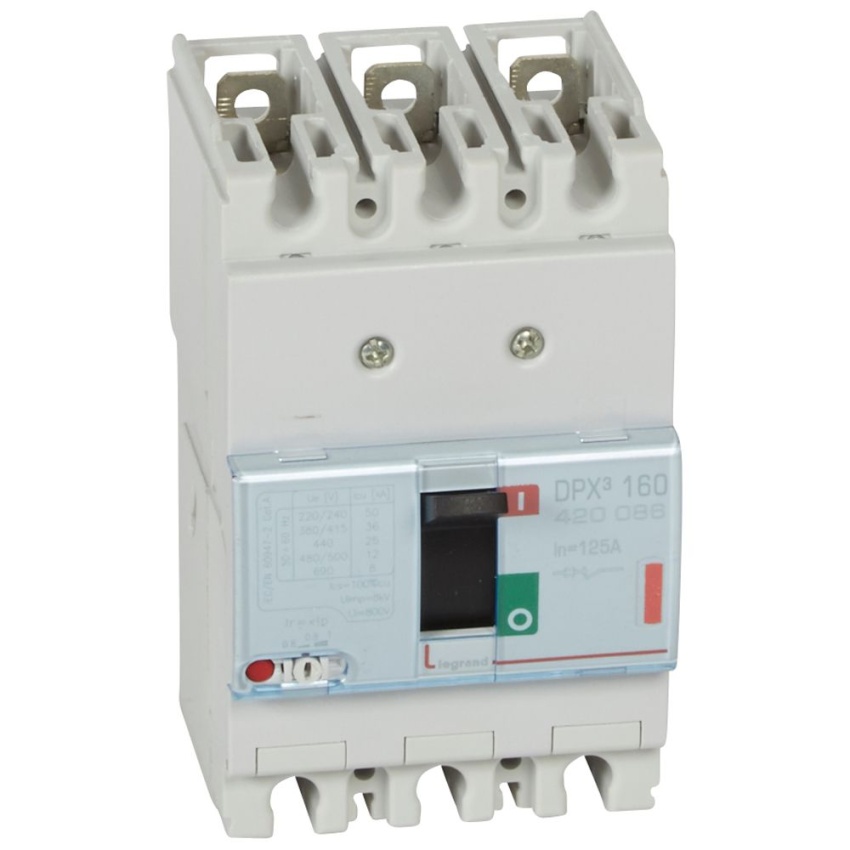

LEGRAND DPX3 420086 JISTIČ 160 TM 3P 125A 36KA

Legrand 420086DPX3 160 TM 3P 125A 36KA DPX3 160 TM 3P 125A 36KA Zobrazit více

Výrobce: LEGRAND

Kód produktu: 82979866 Zkopírováno

Kód dodavatele: 420086 Zkopírováno

EAN: 3245064200868 Zkopírováno

Jmenovitý trvalý proud Iu: 125 A

Jmenovité napětí: 220 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 36 kA

Rozsah nastavení spouště na přetížení: 100 - 125 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Legrand 420086

DPX3 160 TM 3P 125A 36KA DPX3 160 TM 3P 125A 36KA

Název parametru Hodnota
Jmenovitý trvalý proud Iu 125 A
Jmenovité napětí 220 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Rozsah nastavení spouště na přetížení 100 - 125 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 1250 - 1250 A
Nastavitelný rozsah nezpožděné zkratové spouště 1250 - 1250 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ano
Volitelná montáž na DIN lištu Ano
K dispozici hlásič spuštění Ano
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Páčka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP30
Počet pomocných rozpínacích kontaktů 1
Počet pomocných kontaktů jako měnič 1
S integrovanou podpěťovou spouští Ano
Počet pólů 3
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 125 A
Jmenovité napětí 220 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Rozsah nastavení spouště na přetížení 100 - 125 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 1250 - 1250 A
Nastavitelný rozsah nezpožděné zkratové spouště 1250 - 1250 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ano
Volitelná montáž na DIN lištu Ano
K dispozici hlásič spuštění Ano
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Páčka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP30
Počet pomocných rozpínacích kontaktů 1
Počet pomocných kontaktů jako měnič 1
S integrovanou podpěťovou spouští Ano
Počet pólů 3
