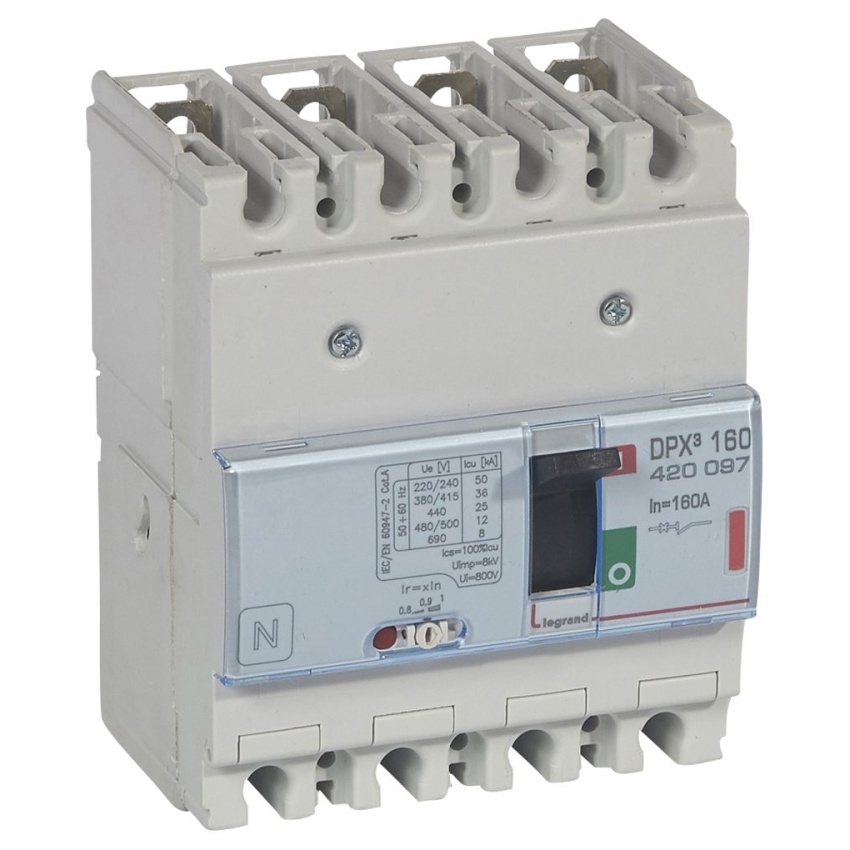

LEGRAND DPX3 420097 JISTIČ 160 TM 4P 160A 36KA

Jistič Legrand DPX³ 420097, 4pólový, 160 A, s vypínací schopností 36 kA. Kompaktní jisti... Zobrazit více

Výrobce: LEGRAND

Kód produktu: 83712062 Zkopírováno

Kód dodavatele: 420097 Zkopírováno

EAN: 3245064200974 Zkopírováno

Jmenovitý trvalý proud Iu: 160 A

Jmenovité napětí: 220 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 36 kA

Rozsah nastavení spouště na přetížení: 128 - 160 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Jistič Legrand DPX³ 420097, 4pólový, 160 A, s vypínací schopností 36 kA.

Kompaktní jistič Legrand DPX³ 160 TM 420097 je určen pro spínání, odpínání a ochranu vedení nízkého napětí. Chrání obvody proti přetížení a zkratovým proudům a nabízí vypínací schopnost 36 kA podle EN/IEC 60947-2. Přístroj má čtyřpólové provedení, jmenovitý trvalý proud 160 A a jmenovité napětí 220–690 V. Je vybaven tepelnou ochranou s ručním nastavením, pevně nastavenou magnetickou ochranou a šroubovým připojením hlavního obvodu. Lze jej montovat na DIN lištu nebo na desku a je kompatibilní s různým příslušenstvím řady DPX³.

Klíčové vlastnosti

  • Čtyřpólové provedení
  • Jmenovitý proud 160 A
  • Vypínací schopnost 36 kA při 400 V
  • Jmenovité napětí 220–690 V
  • Tepelná ochrana s nastavením 128–160 A
  • Magnetická ochrana pevně nastavena na 1600 A
  • Šroubové připojení hlavního obvodu
  • Možnost montáže na DIN lištu
  • Stupeň krytí IP30
Název parametru Hodnota
Jmenovitý trvalý proud Iu 160 A
Jmenovité napětí 220 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Rozsah nastavení spouště na přetížení 128 - 160 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 1600 - 1600 A
Nastavitelný rozsah nezpožděné zkratové spouště 1600 - 1600 A
Typ konstrukce přístroje Montážní přístroj
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro montáž DIN lišty Ano
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 1
Počet pomocných kontaktů jako měnič 1
K dispozici hlásič spuštění Ano
S integrovanou podpěťovou spouští Ano
Počet pólů 4
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Páčka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP30
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 160 A
Jmenovité napětí 220 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Rozsah nastavení spouště na přetížení 128 - 160 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 1600 - 1600 A
Nastavitelný rozsah nezpožděné zkratové spouště 1600 - 1600 A
Typ konstrukce přístroje Montážní přístroj
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro montáž DIN lišty Ano
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 1
Počet pomocných kontaktů jako měnič 1
K dispozici hlásič spuštění Ano
S integrovanou podpěťovou spouští Ano
Počet pólů 4
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Páčka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP30
