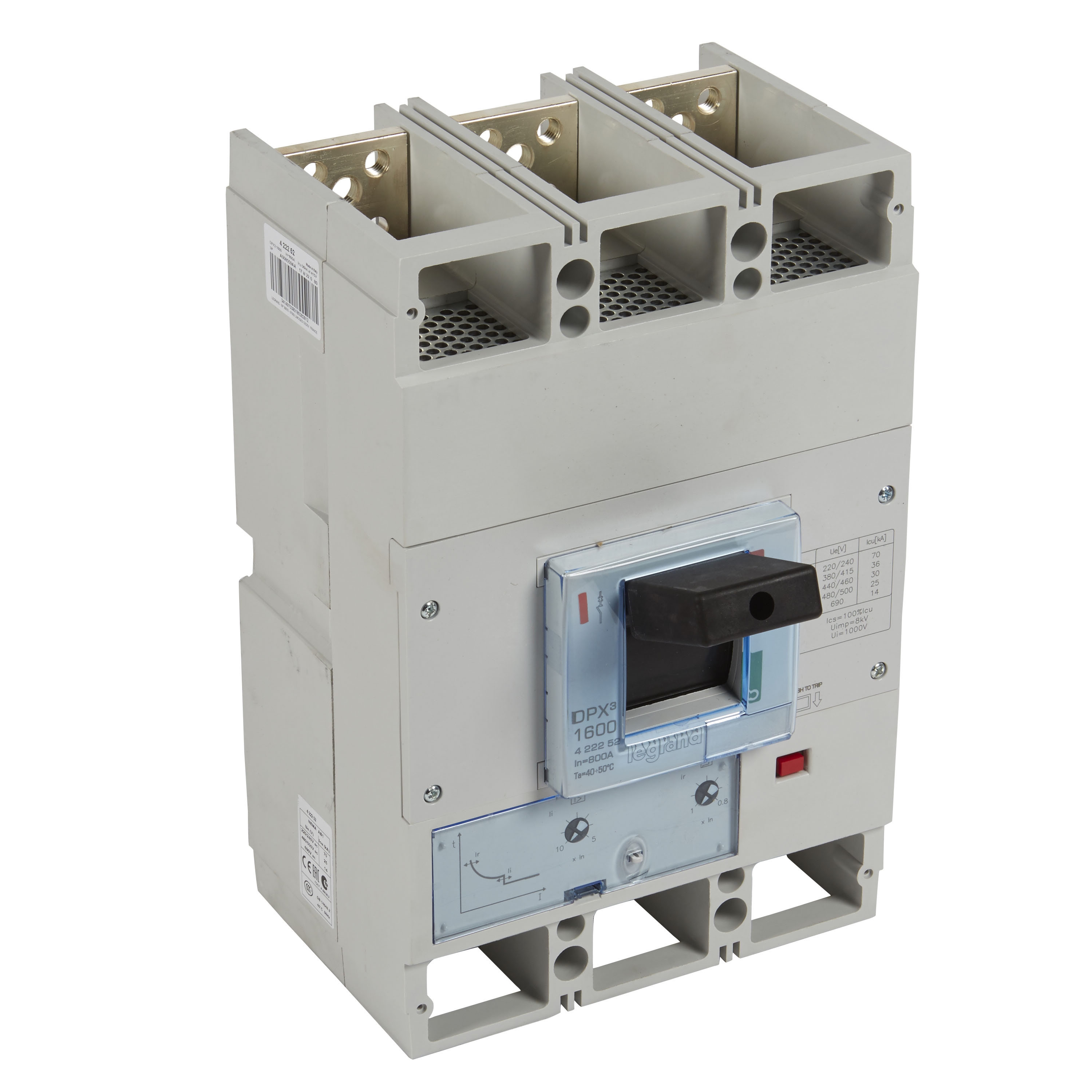

LEGRAND DPX3 422252 JISTIČ 1600 TM 3P 800

MCCB DPX ³ 1600 - tepelné magnetické uvolňování - 3P - Icu 36 kA ( 400 V ~ ) - V 800 A DPX... Zobrazit více

Výrobce: LEGRAND

Kód produktu: 83468766 Zkopírováno

Kód dodavatele: 422252 Zkopírováno

EAN: 3414970380180 Zkopírováno

Jmenovitý trvalý proud Iu: 800 A

Jmenovité napětí: 220 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 36 kA

Rozsah nastavení spouště na přetížení: 640 - 800 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

MCCB DPX ³ 1600 - tepelné magnetické uvolňování - 3P - Icu 36 kA ( 400 V ~ ) - V 800 A

  • DPX ³ 1600 - termální magnetické uvolňování MCCB od 630 do 1250 A
  • Lisované pouzdro MCCB pro spínání, řízení izolace a ochrany nízkonapěťových elektrických vedení
  • Lze vybavit pomocnými zařízeními
  • Lze použít s relé se zbytkovým proudem
  • Dodáváno kompletní s :
    • Spojovací desky pro tyče
    • Izolované štíty ( fázové bariéry )
  • Shoda s IEC 60947 - 2
  • Utěsnitelné nastavení
  • Lze namontovat na desku v XL ³ skříních a krabicích
  • Pevná verze MCCBs s tepelným magnetickým uvolňováním - Tepelně nastavitelné od 0,8 do 1 palce - Magneticky nastavitelné od 5 do 10 palců. Mezní kapacita Icu 36 kA ( 400 V ~ ) - 3P - In: 800 A
Název parametru Hodnota
Jmenovitý trvalý proud Iu 800 A
Jmenovité napětí 220 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Rozsah nastavení spouště na přetížení 640 - 800 A
Nastavitelný rozsah nezpožděné zkratové spouště 4000 - 8000 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ne
Počet pomocných kontaktů jako měnič 3
K dispozici hlásič spuštění Ano
S integrovanou podpěťovou spouští Ano
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Páčka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP30
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 800 A
Jmenovité napětí 220 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Rozsah nastavení spouště na přetížení 640 - 800 A
Nastavitelný rozsah nezpožděné zkratové spouště 4000 - 8000 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ne
Počet pomocných kontaktů jako měnič 3
K dispozici hlásič spuštění Ano
S integrovanou podpěťovou spouští Ano
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Páčka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP30
