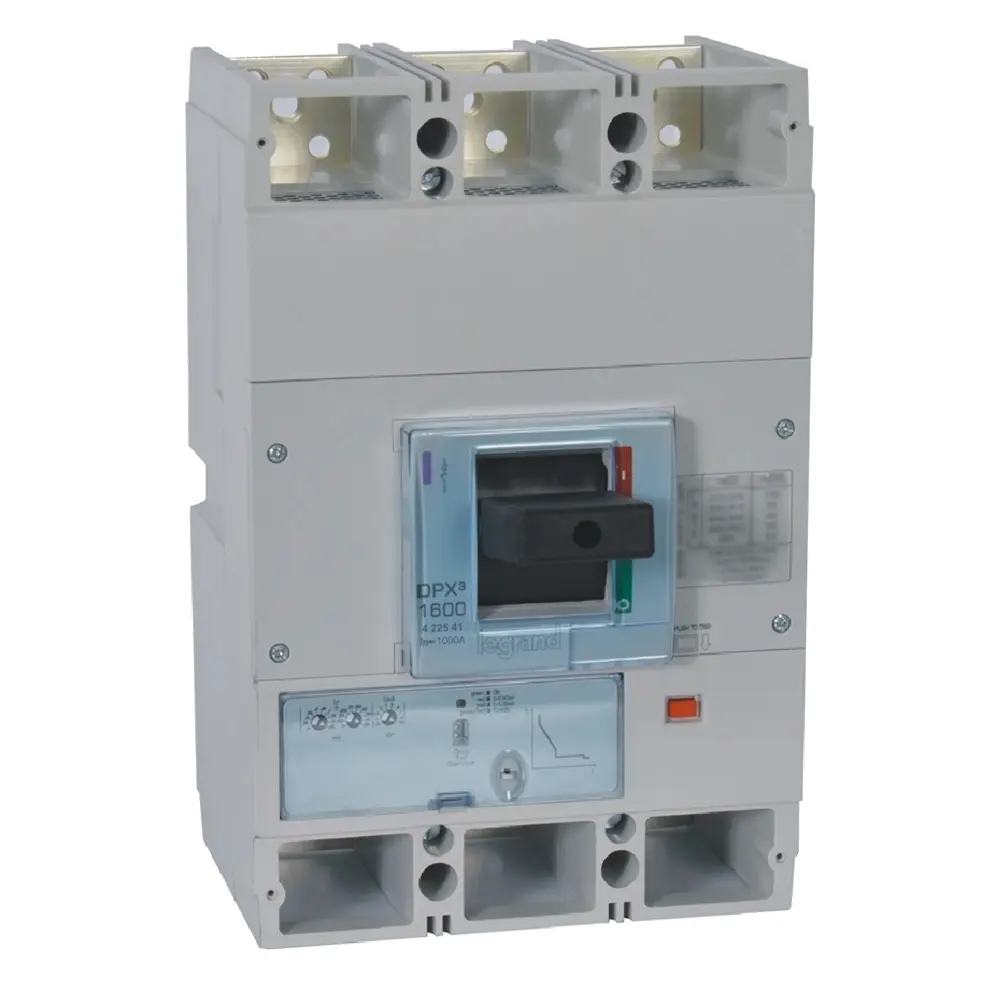

LEGRAND DPX3 422541 SPOUŠŤ 1600 S1 3P 1000A 36kA

Legrand 422541DPX3 1600 ELEKTRONICKÁ SPOUŠŤ PRO VÝKONOVÝ JISTIČ S1 3P 1000A 36kA DPX3 1600... Zobrazit více

Výrobce: LEGRAND

Kód produktu: 83448550 Zkopírováno

Kód dodavatele: 422541 Zkopírováno

EAN: 3414970383075 Zkopírováno

Jmenovitý trvalý proud Iu: 1000 A

Jmenovité napětí: 220 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 36 kA

Rozsah nastavení spouště na přetížení: 400 - 1000 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Legrand 422541

DPX3 1600 ELEKTRONICKÁ SPOUŠŤ PRO VÝKONOVÝ JISTIČ S1 3P 1000A 36kA DPX3 1600 ELEKTRONICKÁ SPOUŠŤ PRO VÝKONOVÝ JISTIČ S1 3P 1000A 36kA

Název parametru Hodnota
Jmenovitý trvalý proud Iu 1000 A
Jmenovité napětí 220 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Rozsah nastavení spouště na přetížení 400 - 1000 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 600 - 10000 A
Nastavitelný rozsah nezpožděné zkratové spouště 15000 - 15000 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ne
K dispozici hlásič spuštění Ano
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Páčka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP30
Počet pomocných kontaktů jako měnič 3
S integrovanou podpěťovou spouští Ano
Počet pólů 3
