LEGRAND DPX3 422543 JISTIČ 1600 S1 3P 1600A 36KA

Legrand DPX³ 422543 jistič 1600 S1 3P 1600 A 36 kA Jistič Legrand DPX³ 422543 je kompakt... Zobrazit více

Výrobce: LEGRAND

Kód produktu: 83709739 Zkopírováno

Kód dodavatele: 422543 Zkopírováno

EAN: 3414970383099 Zkopírováno

Jmenovitý trvalý proud Iu: 1600 A

Jmenovité napětí: 220 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 36 kA

Rozsah nastavení spouště na přetížení: 640 - 1600 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

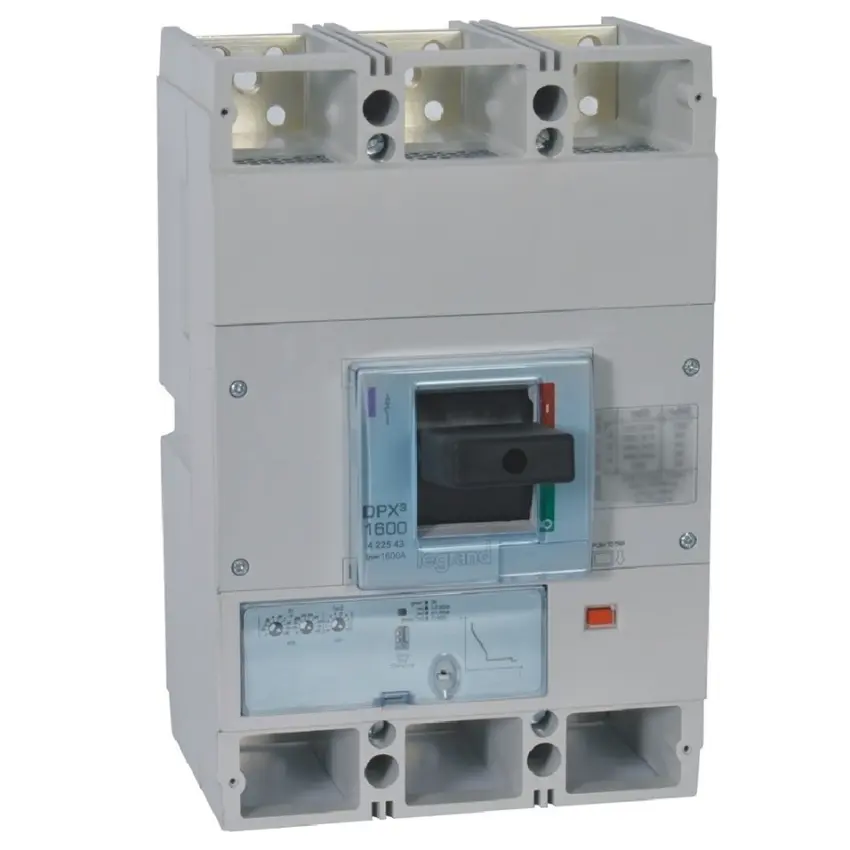

Legrand DPX³ 422543 jistič 1600 S1 3P 1600 A 36 kA

Jistič Legrand DPX³ 422543 je kompaktní výkonový jistič určený pro spínání, odpínání a ochranu vedení nízkého napětí. Chrání obvod před poškozením způsobeným přetížením nebo zkratem. Díky elektronické spoušti umožňuje přesné nastavení ochrany a je vhodný pro průmyslové instalace s vysokým výkonem.

Klíčové vlastnosti

  • Jmenovitý trvalý proud (Iu): 1600 A
  • Počet pólů: 3P
  • Vypínací schopnost (Icu) při 400 V / 50 Hz: 36 kA
  • Jmenovité napětí: 220–690 V AC
  • Jmenovité izolační napětí: 1000 V
  • Jmenovité impulzní výdržné napětí: 8 kV
  • Elektronická spoušť s nastavením Ir (640–1600 A) a Isd (960–16000 A)
  • Okamžitá ochrana If = 5 kA
  • Možnost vybavení proudovým relé, bočníkovou nebo podpěťovou spouští, pomocnými kontakty, motorovým pohonem nebo otočnou rukojetí
  • Počet pomocných přepínacích kontaktů: 3
  • Indikátor vypnutí: ano
  • Stupeň krytí: IP30
  • Připojení hlavního obvodu: šroubové (vpředu)
  • Montáž: na desku (není určeno pro DIN lištu)
  • Konstrukce: vestavný přístroj s pevnou vestavnou technikou
  • Kompatibilní se systémy rozvaděčů XL³ a XL³ S
  • Klimatická odolnost dle IEC/EN 60947-1, příloha Q, kategorie F (odolnost proti teplotě, vlhkosti, vibracím, nárazům a solné mlze)
Název parametru Hodnota
Jmenovitý trvalý proud Iu 1600 A
Jmenovité napětí 220 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Rozsah nastavení spouště na přetížení 640 - 1600 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 960 - 16000 A
Nastavitelný rozsah nezpožděné zkratové spouště 20000 - 20000 A
Typ konstrukce přístroje Montážní přístroj
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ne
Počet pomocných kontaktů jako měnič 3
K dispozici hlásič spuštění Ano
S integrovanou podpěťovou spouští Ano
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Páčka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP30
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 1600 A
Jmenovité napětí 220 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Rozsah nastavení spouště na přetížení 640 - 1600 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 960 - 16000 A
Nastavitelný rozsah nezpožděné zkratové spouště 20000 - 20000 A
Typ konstrukce přístroje Montážní přístroj
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ne
Počet pomocných kontaktů jako měnič 3
K dispozici hlásič spuštění Ano
S integrovanou podpěťovou spouští Ano
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Páčka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP30
