LEGRAND DX3 406489 VYPÍNAČ 4P 100A 400V

Legrand DX³ 406489 vypínač 4P 100 A 400 V Izolační vypínač Legrand DX³ 406489 je určen p... Zobrazit více

Výrobce: LEGRAND

Kód produktu: 83711166 Zkopírováno

Kód dodavatele: 406489 Zkopírováno

EAN: 3245064064897 Zkopírováno

Provedení jako hlavní vypínač: Ano

Provedení jako spínač pro údržbu/opravu: Ne

Provedení jako bezpečnostní spínač: Ano

Provedení jako zařízení nouzového vypnutí: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

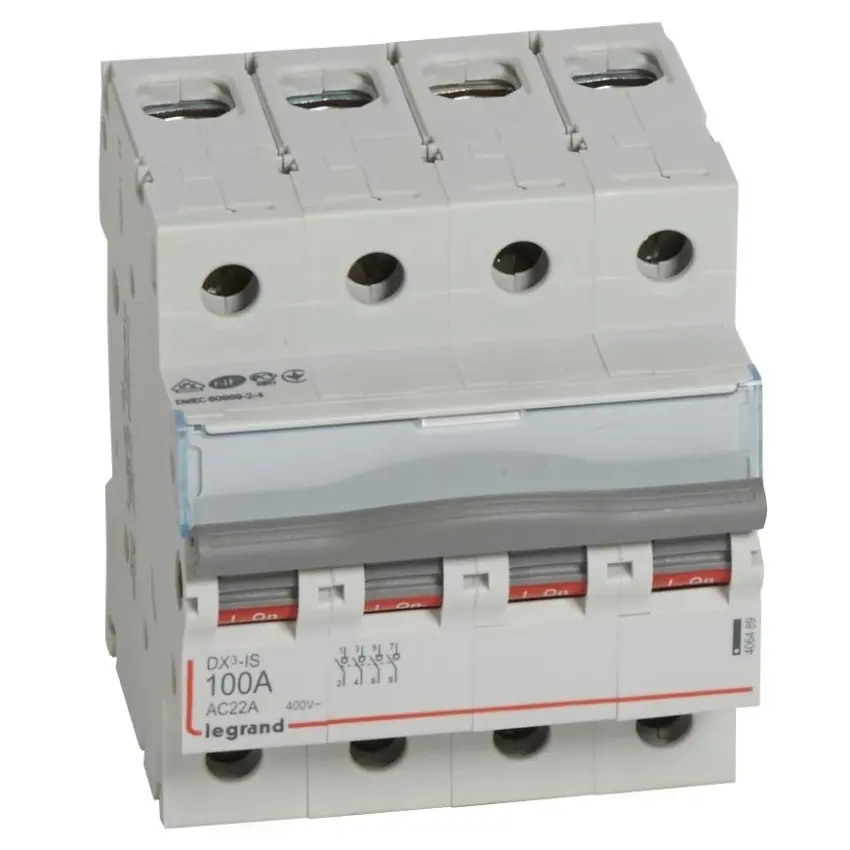

Legrand DX³ 406489 vypínač 4P 100 A 400 V

Izolační vypínač Legrand DX³ 406489 je určen pro bezpečné ovládání a izolaci elektrických obvodů v nízkonapěťových instalacích. Poskytuje spolehlivé odpojení obvodů při údržbě nebo servisních zásazích a splňuje požadavky na ochranu před dotykem dle normy IEC/EN 60529. Je vhodný pro montáž do rozváděčů a lze jej doplnit o příslušenství Legrand DX³.

Klíčové vlastnosti

  • Jmenovitý proud: 100 A
  • Jmenovité napětí: 400 V AC
  • Počet pólů: 4
  • Kategorie použití: AC-22A
  • Jmenovitý podmíněný zkratový proud: 4,5 kA
  • Typ ovládacího prvku: páčka
  • Stupeň krytí: IP20 (prstotěsný)
  • Rázová pevnost: IK04
  • Rozměry (š × v × h): 70,8 × 88,9 × 76,4 mm
  • Provozní teplota: -25 až +70 °C
  • Max. kapacita svorek: 4–50 mm²
  • Možnost připojení kolíkovou přípojnicí nebo měděným kabelem (horní/spodní strana)
  • Bez halogenů, barva RAL 7035
  • Blokovatelný ovládací prvek – možnost aretace
  • Možnost vybavení pomocnými zařízeními a příslušenstvím Legrand DX³
  • Určen pro rozváděčovou vestavbu, montáž na lištu DIN
  • Splňuje normy IEC/EN 60947-3 a IEC/EN 60529
Název parametru Hodnota
Provedení jako hlavní vypínač Ano
Provedení jako spínač pro údržbu/opravu Ne
Provedení jako bezpečnostní spínač Ano
Provedení jako zařízení nouzového vypnutí Ne
Max. jmenovité provozní napětí Ue AC 400 V
Jmenovitý trvalý proud Iu 100 A
Podmíněný jmenovitý zkratový proud Iq 4500 kA
Počet pólů 4
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž na podlahu Ne
Vhodné pro čelní upevnění - 4 otvory Ne
Vhodné pro čelní upevnění - centrálně Ne
Vhodné pro montáž rozváděče Ano
Vhodné pro přechodnou montáž Ne
Typ ovládacího prvku Páčka
S aretací Ano
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Krytí (IP), na čelní straně IP20
Šířka 70.8 mm
Výška 88.9 mm
Hloubka 76.4 mm
Všechny parametry
Název parametru Hodnota
Provedení jako hlavní vypínač Ano
Provedení jako spínač pro údržbu/opravu Ne
Provedení jako bezpečnostní spínač Ano
Provedení jako zařízení nouzového vypnutí Ne
Max. jmenovité provozní napětí Ue AC 400 V
Jmenovitý trvalý proud Iu 100 A
Podmíněný jmenovitý zkratový proud Iq 4500 kA
Počet pólů 4
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž na podlahu Ne
Vhodné pro čelní upevnění - 4 otvory Ne
Vhodné pro čelní upevnění - centrálně Ne
Vhodné pro montáž rozváděče Ano
Vhodné pro přechodnou montáž Ne
Typ ovládacího prvku Páčka
S aretací Ano
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Krytí (IP), na čelní straně IP20
Šířka 70.8 mm
Výška 88.9 mm
Hloubka 76.4 mm
