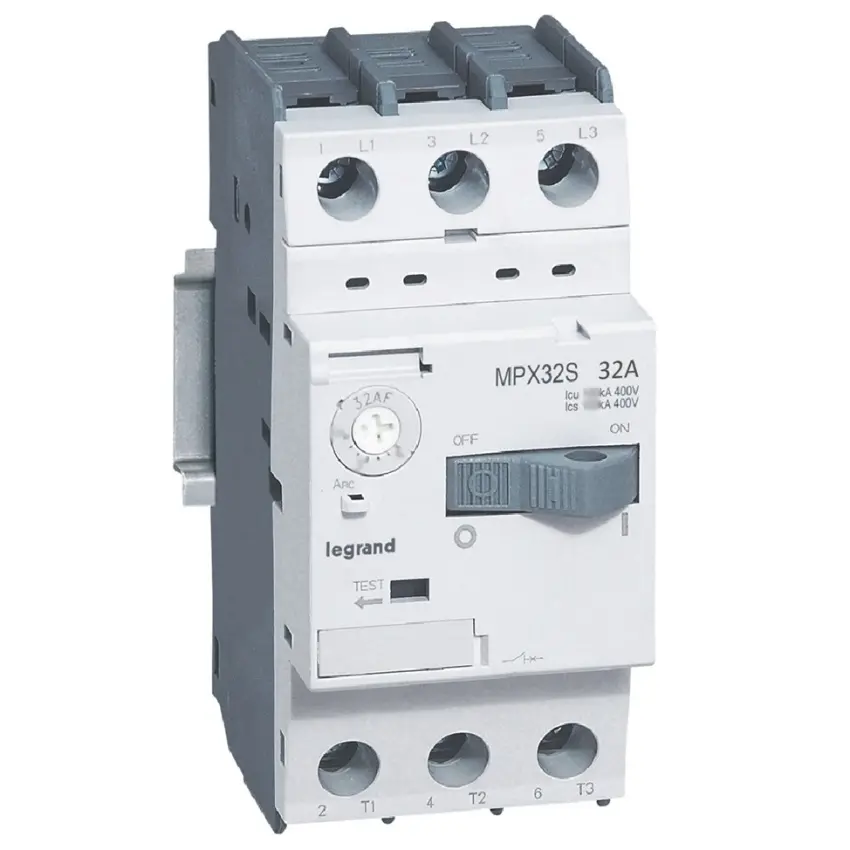

LEGRAND MPX3 417315 32S MOTOR SPO. 22-32A

Legrand MPX3 417315 motorový spouštěč 22–32 A Motorový spouštěč Legrand MPX3 32S 417315 ... Zobrazit více

Výrobce: LEGRAND

Kód produktu: 83711167 Zkopírováno

Kód dodavatele: 417315 Zkopírováno

EAN: 3414970395337 Zkopírováno

Rozsah nastavení spouště na přetížení: 22 - 32 A

Nastavitelný rozsah nezpožděné zkratové spouště: 416 - 416 A

S tepelnou ochranou: Ano

Citlivé na výpadek fáze: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Legrand MPX3 417315 motorový spouštěč 22–32 A

Motorový spouštěč Legrand MPX3 32S 417315 je určen pro ochranu třífázových motorů před zkratem, přetížením, dlouhým rozběhem, zaseknutím rotoru a výpadkem fáze. Nabízí spolehlivou termomagnetickou ochranu a je vhodný pro průmyslové i terciární instalace. Díky kompaktním rozměrům umožňuje úspornou montáž do rozváděčů na 35mm DIN lištu.

Klíčové vlastnosti

  • Typ: motorový spouštěč MPX3 32S
  • Rozsah nastavení: 22–32 A
  • Jmenovitý provozní výkon: 15 kW při 400 V / 7,5 kW při 230 V
  • Jmenovitý trvalý proud (Iu): 32 A
  • Vypínací schopnost (Icu): 15 kA při 400 V AC
  • Provozní napětí: 220–690 V AC
  • Typ vypínací charakteristiky: termomagnetická, třída 10
  • Jmenovitý zkratový proud Ics: 11 kA při 415 V
  • Počet pólů: 3
  • Ovládací prvek: páčka (kolébkový spínač)
  • Typ svorek: rámové šroubové svorky (1–10 mm² nebo 2× 1–6 mm²)
  • Stupeň krytí: IP20
  • Rozměry (v × š × h): 94 × 45 × 75 mm
  • Montáž: na DIN lištu 35 mm (IEC 60715)
  • Integrovaný pomocný kontakt: ano
  • Integrovaná podpěťová spoušť: ano
  • Citlivý na výpadek fáze: ne
  • Shoda s normami: EN/IEC 60947-4-1, RoHS
  • Kompatibilní s pomocnými zařízeními Legrand MPX3
Název parametru Hodnota
Rozsah nastavení spouště na přetížení 22 - 32 A
Nastavitelný rozsah nezpožděné zkratové spouště 416 - 416 A
S tepelnou ochranou Ano
Citlivé na výpadek fáze Ne
Spouštěcí technika Termomagnetické
Jmenovité provozní napětí 220 - 690 V
Jmenovitý trvalý proud Iu 32 A
Jmenovitý provozní výkon při AC-3, 230 V 7.5 kW
Jmenovitý provozní výkon při AC-3, 400 V 15 kW
Druh el. připojení hlavního proudového obvodu Rámová svorka
Typ ovládacího prvku Sklopná páka
Typ konstrukce přístroje Montážní přístroj
S integrovaným pomocným spínačem Ano
S integrovanou podpěťovou spouští Ano
Počet pólů 3
Jmenovitá vypínací schopnost Icu při 400 V, AC 15 kA
Krytí (IP) IP20
Výška 94 mm
Šířka 45 mm
Hloubka 75 mm
Všechny parametry
Název parametru Hodnota
Rozsah nastavení spouště na přetížení 22 - 32 A
Nastavitelný rozsah nezpožděné zkratové spouště 416 - 416 A
S tepelnou ochranou Ano
Citlivé na výpadek fáze Ne
Spouštěcí technika Termomagnetické
Jmenovité provozní napětí 220 - 690 V
Jmenovitý trvalý proud Iu 32 A
Jmenovitý provozní výkon při AC-3, 230 V 7.5 kW
Jmenovitý provozní výkon při AC-3, 400 V 15 kW
Druh el. připojení hlavního proudového obvodu Rámová svorka
Typ ovládacího prvku Sklopná páka
Typ konstrukce přístroje Montážní přístroj
S integrovaným pomocným spínačem Ano
S integrovanou podpěťovou spouští Ano
Počet pólů 3
Jmenovitá vypínací schopnost Icu při 400 V, AC 15 kA
Krytí (IP) IP20
Výška 94 mm
Šířka 45 mm
Hloubka 75 mm
