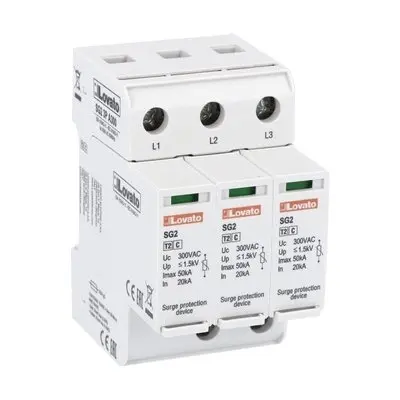

LOVATO OCHRANA PŘEPĚŤOVÁ TYP 2 3P AC SG23PA300

Přepěťová ochrana typ 2 se zásuvnou patronou, jmenovitý vybíjecí proud In (8/20μs) 20kA na... Zobrazit více

Výrobce: LOVATO

Kód produktu: 83449142 Zkopírováno

Kód dodavatele: SG23PA300 Zkopírováno

EAN: 8013975232767 Zkopírováno

Krytí (IP): IP20

Signalizace na přístroji: Optické

Konstrukční velikost: 3 TE

Způsob montáže: DIN lišta 35 mm

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​
Přepěťová ochrana typ 2 se zásuvnou patronou, jmenovitý vybíjecí proud In (8/20μs) 20kA na pól, 3P
Název parametru Hodnota
Krytí (IP) IP20
Signalizace na přístroji Optické
Konstrukční velikost 3 TE
Způsob montáže DIN lišta 35 mm
Soustava TN-C-S Ne
Soustava jiná Ne
Soustava TT Ne
Soustava TN-S Ne
Soustava TN-C Ano
Soustava TN Ne
Soustava IT Ne
Soustava DC Ne
Integrovaná předřazená pojistka Ne
Zkušební třída typ 2 Ano
S komunikačním kontaktem Ne
Jmenovitý zkratový proud (Isccr) 50 kA
Max. svodový proud (8/20) 50 kA
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Napěťová ochranná hladina L-N 1500 kV
Jmenovité napětí AC 240 V
Jmenovitý svodový rázový proud (8/20) 20 kA
Maximální trvalé napětí AC 300 V
Napěťová ochranná hladina 1500 kV
Počet vodičů (bez uzemnění) 3
Bez unikajícího proudu Ne
Integrovaná ochrana proti zkratu Ne
Integrovaná ochrana proti zkratu selektivní na pojistku gG 50000
Maximální nadproudová ochrana, sériové zapojení (pojistka) 50
Maximální nadproudová ochrana, paralelní připojení (pojistka) 50
