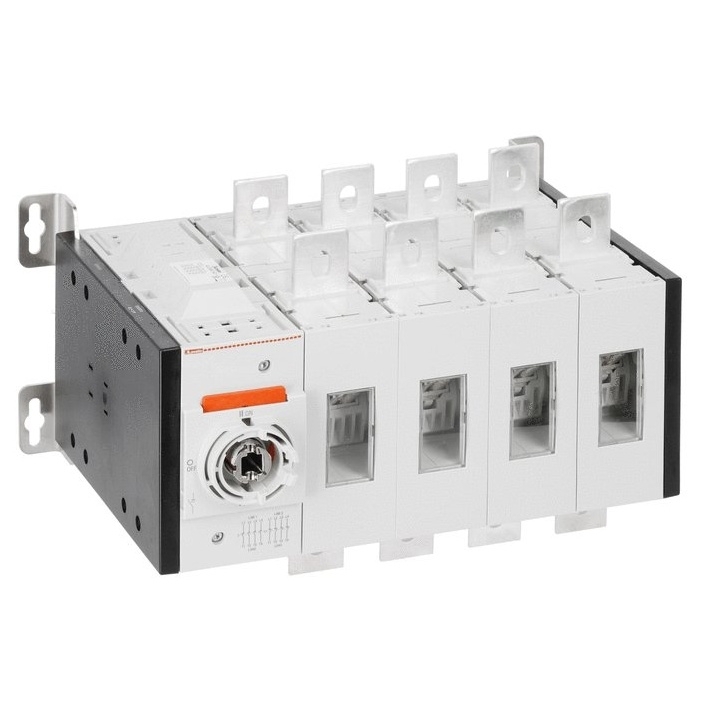

LOVATO PŘEPÍNAČ 4P 800A AC21A C1, GLC0800T4C1

Lovato GLC0800T4C1 čtyřpólový přepínač Changeover Switch podle IEC/EN, pro AC provoz, s konvenčním tepelným proudem Ith 800 A při teplotě do 40 °C.

Lovato GLC0800T4C1 je čtyřpólový přepínač typu Changeover Switch. Produkt je určen pro AC provoz a je uveden s konvenčním tepelným proudem Ith 800 A při teplotě do 40 °C. Provozní proud Ie je 800 A pro kategorie AC-31B, AC-32B a AC-33B při napětí 400 V, 500 V i 690 V. Jmenovité izolační napětí Ui je 1000 V a jmenovité impulzní výdržné napětí Uimp je 12 kV. Přepínač má šroubové upevnění, svorky typu M12 × 40 a provozní teplotu -25 až +55 °C.

Klíčové vlastnosti

• Typ produktu: čtyřpólový přepínač
• Výrobce: Lovato
• Model: GLC0800T4C1
• Produktové označení: Changeover Switch
• Typové označení produktu: GLC
• Počet pólů: 4
• Typ provozního napětí: AC
• Konvenční tepelný proud Ith při teplotě do 40 °C: 800 A
• Provozní proud Ie AC-31B: 800 A při 400 V, 500 V a 690 V
• Provozní proud Ie AC-32B: 800 A při 400 V, 500 V a 690 V
• Provozní proud Ie AC-33B: 800 A při 400 V, 500 V a 690 V
• Jmenovité izolační napětí Ui: 1000 V
• Jmenovité impulzní výdržné napětí Uimp: 12 kV
• Maximální ztrátový výkon na pól: 40 W
• Jmenovitý provozní výkon AC23A: 400 kW při 400 V, 800 kW při 690 V
• Jmenovitý krátkodobý proud Icw: 20 kA po dobu 1 s
• Podmíněný zkratový proud: 80 kA
• Zkratová ochrana pojistkou: gG/800
• Spínací schopnost AC23A při 400 V: 8000 A
• Vypínací schopnost AC23A při 400 V: 6400 A
• Mechanická životnost: 5000 cyklů
• Normální pracovní poloha: vertikální rovina
• Přípustná pracovní poloha: libovolná
• Upevnění: šroubové
• Svorky: M12 × 40
• Utahovací moment svorek: 50-75 Nm
• Průřez vodiče IEC: 2× 185 mm² až 4× 300 mm²
• Provozní teplota: -25 až +55 °C
• Teplota skladování: -40 až +70 °C
• Maximální nadmořská výška: 3000 m
• Shoda: IEC/EN 60947-1, IEC/EN 60947-3, IEC/EN 60947-6-1
• ETIM 8.0: EC000216, Switch disconnector
