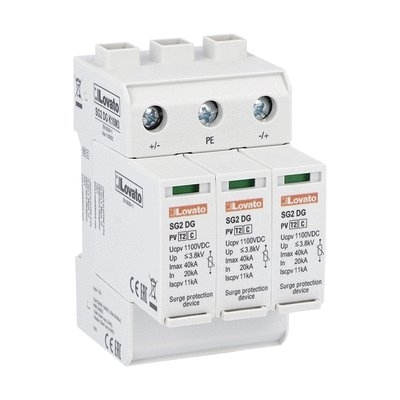

LOVATO SVODIČ PŘEPĚTÍ TYP 2 1100V DC SG2DGK10M3

Přepěťová ochrana typ 2 pro fotovoltaické aplikace se zásuvnou kartuší, Ucpv 1100VDC, +, -... Zobrazit více

Výrobce: LOVATO

Kód produktu: 82999976 Zkopírováno

Kód dodavatele: SG2DGK10M3 Zkopírováno

EAN: 8013975232828 Zkopírováno

Krytí (IP): IP20

Signalizace na přístroji: Optické

Konstrukční velikost: 3 TE

Způsob montáže: DIN lišta 35 mm

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​
Přepěťová ochrana typ 2 pro fotovoltaické aplikace se zásuvnou kartuší, Ucpv 1100VDC, +, -, PE. Bez dálkového kontaktu
Název parametru Hodnota
Krytí (IP) IP20
Signalizace na přístroji Optické
Konstrukční velikost 3 TE
Způsob montáže DIN lišta 35 mm
Soustava TN-C-S Ne
Soustava jiná Ne
Soustava TT Ne
Soustava TN-S Ne
Soustava TN-C Ne
Soustava TN Ne
Soustava IT Ne
Soustava DC Ano
Integrovaná předřazená pojistka Ne
Zkušební třída typ 2 Ano
S komunikačním kontaktem Ne
Jmenovitý zkratový proud (Isccr) 11 kA
Max. svodový proud (8/20) 40 kA
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. napětí FV instalace 1100 V
Maximální trvalé napětí DC 1100 V
Napěťová ochranná hladina L-N 3800 kV
Jmenovité napětí DC 1100 V
Jmenovitý svodový rázový proud (8/20) 20 kA
Napěťová ochranná hladina 3800 kV
Počet vodičů (bez uzemnění) 2
Bez unikajícího proudu Ne
Integrovaná ochrana proti zkratu Ne
Integrovaná ochrana proti zkratu selektivní na pojistku gG 11000
Maximální nadproudová ochrana, sériové zapojení (pojistka) 11
Maximální nadproudová ochrana, paralelní připojení (pojistka) 11
