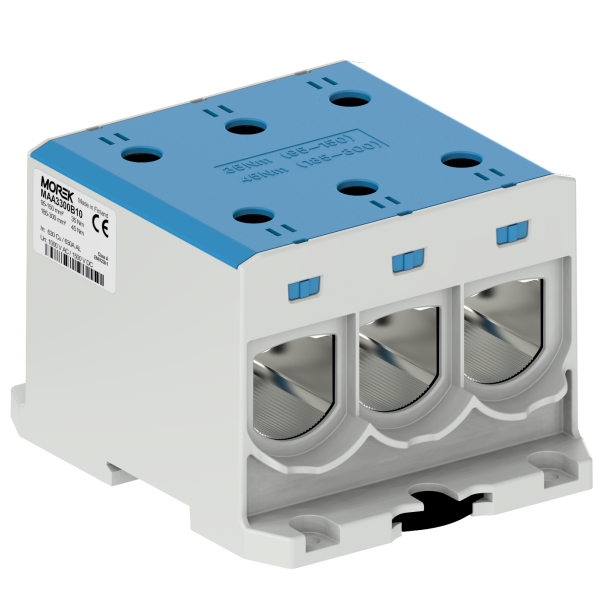

MOR SVORKA ŘAD. OTL 300-3XAL/CU 95-300MM2 1000V MODRÁ MAA3300B10

Univerzální řadová svorka OTL 300-3xAl/Cu 95-300mm2 1500V modrá Svorky OTL jsou určeny p... Zobrazit více

Výrobce: NEUVEDEN

Kód produktu: 83463731 Zkopírováno

Kód dodavatele: MAA3300B10 Zkopírováno

EAN: 4744397031624 Zkopírováno

Připojitelný průřez jemného lankového vodiče bez lisovací koncovky: 95 - 300 mm2

Připojitelný průřez jemného lankového vodiče s lisovací koncovkou: 95 - 300 mm2

Připojitelný průřez vícedrátového vodiče: 95 - 300 mm2

Jmenovitý proud In: 630 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Univerzální řadová svorka OTL 300-3xAl/Cu 95-300mm2 1500V modrá

Svorky OTL jsou určeny pro připojení měděných a hliníkových vodičů s průřezem od 95 do 300 mm2. Jsou vhodné pro použití v aplikacích s napětím až 1000 V AC a 1500 V DC. Montáž je možná na standardní DIN lištu nebo na rovný pevný podklad. Svorky mají elektrody z pocínovaného hliníku a izolaci z polyamidu PA66 s třídou hořlavosti V-0. Upínací šrouby jsou potažené stykovou pastou a vyžadují nástrčný šestihranný klíč. Provozní teplota svorek je od -25 °C do +80 °C a mají stupeň krytí IP 20.

Klíčové vlastnosti

  • Pro měděné a hliníkové vodiče 95-300 mm2
  • Napětí do 1500 V DC
  • Montáž na DIN lištu nebo rovný pevný podklad
  • Modrá barva
Název parametru Hodnota
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 95 - 300 mm2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 95 - 300 mm2
Připojitelný průřez vícedrátového vodiče 95 - 300 mm2
Jmenovitý proud In 630 A
Jmenovité napětí 1500 V
Typ el. připojení 1 Závitová přípojka
Počet pater 1
Počet míst upnutí pro každé patro 6
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provozní teplota -25 - 80 °C
Šířka 101 mm
Výška 78 mm
Hloubka 120 mm
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Je zapotřebí uzavírací deska Ne
Barva Modrá
Patra interně přemostěna Ano
