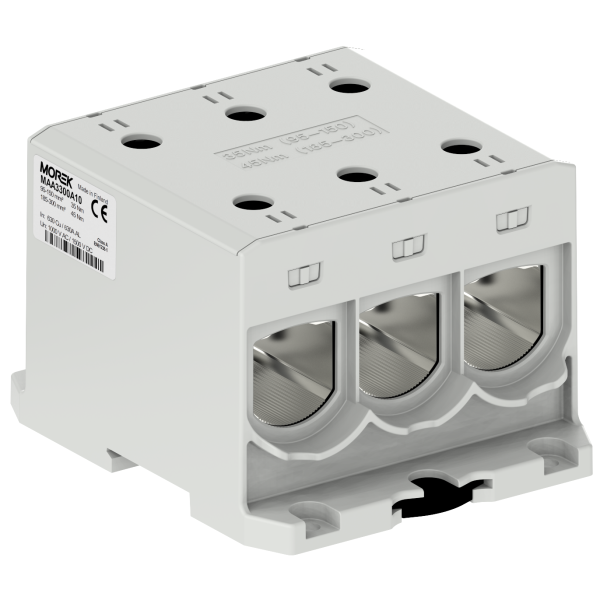

MOR SVORKA ŘAD. OTL 300-3XAL/CU 95-300MM2 ŠEDÁ

Univerzální řadová svorka OTL 300-3xAl/Cu 95-300mm2 1500V šedá Svorky OTL jsou určeny pr... Zobrazit více

Výrobce: NEUVEDEN

Kód produktu: 82999752 Zkopírováno

Kód dodavatele: MAA3300A10 Zkopírováno

EAN: 4744397031617 Zkopírováno

Připojitelný průřez jemného lankového vodiče bez lisovací koncovky: 95 - 300 mm2

Připojitelný průřez jemného lankového vodiče s lisovací koncovkou: 95 - 300 mm2

Připojitelný průřez vícedrátového vodiče: 95 - 300 mm2

Jmenovitý proud In: 630 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Univerzální řadová svorka OTL 300-3xAl/Cu 95-300mm2 1500V šedá

Svorky OTL jsou určeny pro použití s měděnými a hliníkovými vodiči s průřezem od 95 do 300 mm2. Jsou vhodné pro aplikace s napětím do 1000 V AC nebo 1500 V DC. Konstrukce svorek zahrnuje elektrovodnou část z pocínovaného hliníku a izolační část z polyamidu PA66 s třídou hořlavosti V-0. Stahování šroubů se provádí pomocí nástrčného šestihranného klíče s kontaktní pastou. Svorky lze upevnit na standardní lištu DIN nebo rovný pevný podklad a pracují v teplotním rozsahu od -25 °C do +80 °C.

Klíčové vlastnosti

  • Vhodné pro měděné a hliníkové vodiče 95-300 mm2
  • Použití do 1500 V DC
  • Barva šedá
Název parametru Hodnota
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 95 - 300 mm2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 95 - 300 mm2
Připojitelný průřez vícedrátového vodiče 95 - 300 mm2
Jmenovitý proud In 630 A
Jmenovité napětí 1500 V
Typ el. připojení 1 Závitová přípojka
Počet pater 1
Počet míst upnutí pro každé patro 6
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Je zapotřebí uzavírací deska Ne
Barva Šedá
Patra interně přemostěna Ano
Šířka 101 mm
Výška 78 mm
Hloubka 120 mm
Provozní teplota -25 - 80 °C
