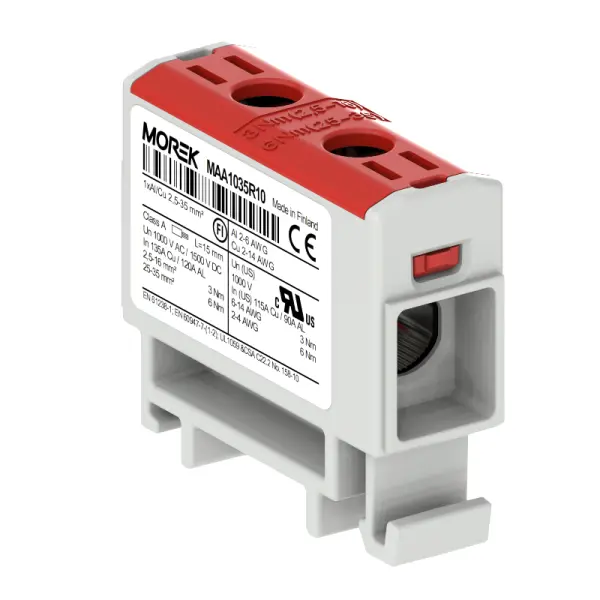

MOR SVORKA ŘAD. OTL 35 ČERVENÁ MAA1035R10

Univerzální řadová svorka OTL 35-1xAl/Cu 2,5-35mm2 1500V červená Univerzální svorky OTL ... Zobrazit více

Výrobce: NEUVEDEN

Kód produktu: 83599438 Zkopírováno

Kód dodavatele: MAA1035R10 Zkopírováno

EAN: 4744397034489 Zkopírováno

Připojitelný průřez jemného lankového vodiče bez lisovací koncovky: 2.5 - 25 mm2

Připojitelný průřez jemného lankového vodiče s lisovací koncovkou: 2.5 - 25 mm2

Připojitelný průřez vícedrátového vodiče: 2.5 - 35 mm2

Jmenovitý proud In: 135 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Univerzální řadová svorka OTL 35-1xAl/Cu 2,5-35mm2 1500V červená

Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče s průřezem až do 300 mm2 a používají se v aplikacích s napětím do 1000 V AC a 1500 V DC. Svorky lze montovat na standardní lištu DIN nebo na rovný pevný podklad a jsou vyrobeny z pocínovaného hliníku a polyamidu PA66. Mají zabezpečený systém upínání proti vytažení vodiče a splňují relevantní certifikace včetně EN 60947-7-1:2009 a EN 61238-1:2003.

Klíčové vlastnosti

  • Univerzální řadová svorka OTL 35-1xAl/Cu
  • Průřez vodiče 2,5-35 mm2
  • Maximální napětí 1500 V
  • Barva červená
Název parametru Hodnota
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 2.5 - 25 mm2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 2.5 - 25 mm2
Připojitelný průřez vícedrátového vodiče 2.5 - 35 mm2
Jmenovitý proud In 135 A
Jmenovité napětí 1500 V
Typ el. připojení 1 Závitová přípojka
Počet pater 1
Počet míst upnutí pro každé patro 2
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provozní teplota -25 - 80 °C
Šířka 16 mm
Výška 40 mm
Hloubka 45 mm
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Je zapotřebí uzavírací deska Ne
Barva Červená
Patra interně přemostěna Ano
