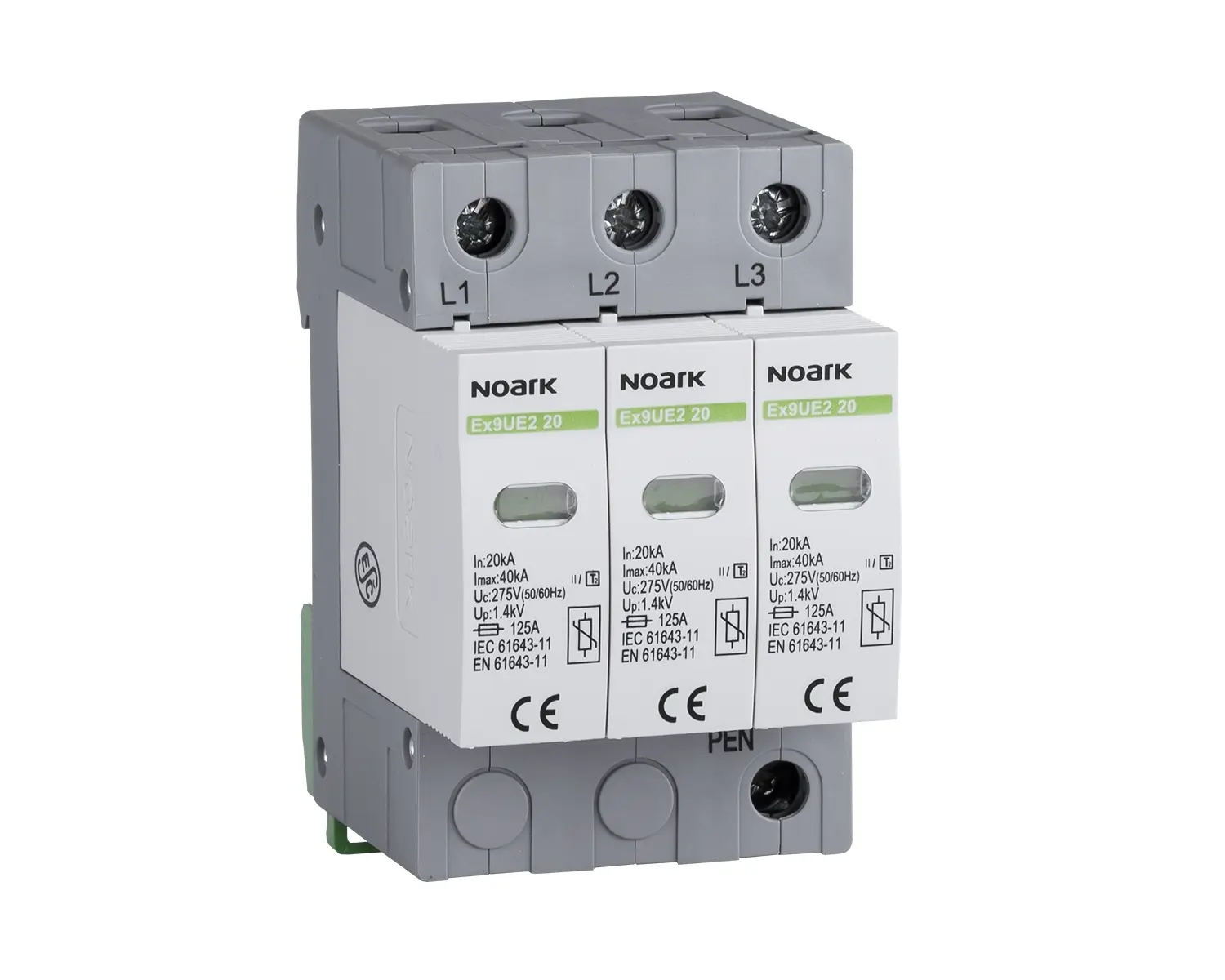

NOA SVODIČ PŘEPĚTÍ EX9UE2 20 3P 385 103772

Svodič přepětí Ex9UE2 20 3P 385 od NOARK chrání elektrické instalace před přechodovými pře... Zobrazit více

Výrobce: NOARK

Kód produktu: 83473124 Zkopírováno

Kód dodavatele: 103772 Zkopírováno

EAN: 8592765037732 Zkopírováno

Soustava DC: Ne

Soustava IT: Ne

Soustava TN: Ano

Soustava TN-C: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Svodič přepětí Ex9UE2 20 3P 385 od NOARK chrání elektrické instalace před přechodovými přepětími.

Svodič přepětí Ex9UE2 20 3P 385 od společnosti NOARK je zařízení třídy II určené k ochraně před přechodovými přepětími způsobenými rychlými spínacími operacemi nebo nepřímými údery blesku. Doporučuje se instalovat svodiče třídy II opakovaně každých 10-20 metrů délky kabelu, typicky do hlavního a podružného rozváděče. Verze Ex9UE2 20 440 je navržena pro přímou koordinaci se svodiči třídy I řady Ex9UE1 35. V případě verze Ex9UE2 20 275 je koordinace s Ex9UE1 35 zajištěna 10metrovým kabelem mezi těmito svodiči. Konstrukce Ex9UE2 je založena na varistorech, což zajišťuje velmi krátkou dobu odezvy. Modulární design s vyměnitelnými moduly umožňuje jednoduchou a rychlou výměnu funkčních prvků v případě, kdy varistor dosáhne konce své životnosti v důsledku vysoké intenzity či četnosti přepěťových pulzů.

Klíčové vlastnosti

  • Typ: Svodič přepětí třídy II
  • Jmenovitý svodový rázový proud: 20 kA (8/20 ?s) na modul
  • Jmenovité napětí AC: 385 V
  • Maximální trvalé pracovní napětí AC: 385 V
  • Způsob montáže: DIN lišta 35 mm
  • Maximální průřez vodiče: 35 mm2
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN Ano
Soustava TN-C Ano
Soustava TN-C-S Ano
Soustava TN-S Ano
Soustava TT Ne
Soustava jiná Ne
Jmenovitý svodový rázový proud (8/20) 20 kA
Jmenovité napětí AC 385 V
Maximální trvalé napětí AC 385 V
Napěťová ochranná hladina L-N 1.9 kV
Integrovaná předřazená pojistka Ne
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 3 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 35 mm2
S komunikačním kontaktem Ne
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
