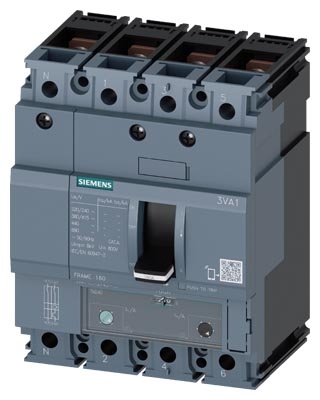

OEZ JISTIČ 3VA1116-3EF42-0AA0 IN=160A ICU=25KA 415V IR=112-160A BEZ JIŠT. N-PÓLU 4PÓL. PŘEDNÍ PŘÍVOD

OEZ Jistič3VA11, In 160 A, Icu 25 kA / 415 V, nadproudová spoušť TM240 (ATAM), Ir 112 ÷ 16... Zobrazit více

Výrobce: OEZ

Kód produktu: 82877771 Zkopírováno

Kód dodavatele: 3VA1116-3EF42-0AA0 Zkopírováno

EAN: 4042948809341 Zkopírováno

Jmenovitý trvalý proud Iu: 160 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 25 kA

Rozsah nastavení spouště na přetížení: 112 - 160 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

OEZ Jistič

3VA11, In 160 A, Icu 25 kA / 415 V, nadproudová spoušť TM240 (ATAM), Ir 112 ÷ 160 A, Ii (5 ÷ 10)x In, bez jištění N-pólu, 4pól, přední přívod

Název parametru Hodnota
Jmenovitý trvalý proud Iu 160 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 25 kA
Rozsah nastavení spouště na přetížení 112 - 160 A
Nastavitelný rozsah nezpožděné zkratové spouště 5 - 10 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ano
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
Počet pólů 4
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP40
S integrovanou podpěťovou spouští Ne
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 160 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 25 kA
Rozsah nastavení spouště na přetížení 112 - 160 A
Nastavitelný rozsah nezpožděné zkratové spouště 5 - 10 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ano
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
Počet pólů 4
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP40
S integrovanou podpěťovou spouští Ne
