OEZ JISTIČ 3VA2563-5HN32-0AA0 IN=630A ICU=55KA 415V IR=250-630A ETU350 3PÓL. PŘEDNÍ PŘÍVOD

OEZ jistič 3VA2563-5HN32-0AA0 Jistič OEZ 3VA2563-5HN32-0AA0 s jmenovitým proudem 630 A a... Zobrazit více

Výrobce: OEZ

Kód produktu: 83718112 Zkopírováno

Kód dodavatele: 3VA2563-5HN32-0AA0 Zkopírováno

EAN: 4042948835708 Zkopírováno

Jmenovitý trvalý proud Iu: 630 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 55 kA

Rozsah nastavení spouště na přetížení: 250 - 630 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

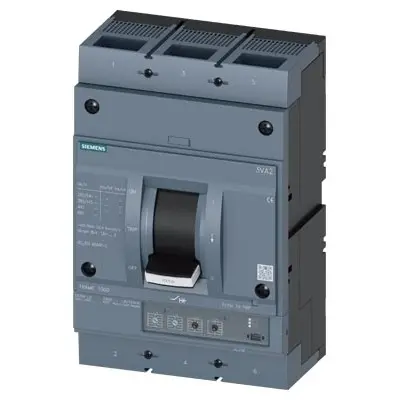

OEZ jistič 3VA2563-5HN32-0AA0

Jistič OEZ 3VA2563-5HN32-0AA0 s jmenovitým proudem 630 A a vypínací schopností 55 kA při 415 V je vybaven nadproudovou spouští ETU350 (LSI). Nabízí nastavitelné parametry Ir v rozsahu 250–630 A, Isd v rozsahu 1,5–10× In a okamžitou zkratovou spoušť Ii na úrovni 12× In. Jistič je třípólový a určený pro přední přívod.

Klíčové vlastnosti

  • Jmenovitý proud 630 A
  • Nastavitelný redukovaný proud 250–630 A
  • Nadproudová spoušť ETU350 (LSI)
  • Vypínací schopnost 55 kA při 415 V
  • Okamžitá zkratová spoušť Ii 12× In
  • Isd 1,5–10× In
  • Jmenovité pracovní napětí 690 V AC
  • 3 póly
  • Krytí z čelní strany IP40
  • Krytí IP20
  • Ovládání páčkou
  • Elektrická trvanlivost 5000 cyklů
  • Mechanická trvanlivost 10000 cyklů
  • Rozměry 210 × 320 × 120 mm
  • Pracovní teplota -25 °C až 70 °C
Název parametru Hodnota
Jmenovitý trvalý proud Iu 630 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 55 kA
Rozsah nastavení spouště na přetížení 250 - 630 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 1.5 - 10 A
Nastavitelný rozsah nezpožděné zkratové spouště 12 - 12 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ano
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP40
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 630 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 55 kA
Rozsah nastavení spouště na přetížení 250 - 630 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 1.5 - 10 A
Nastavitelný rozsah nezpožděné zkratové spouště 12 - 12 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ano
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP40
