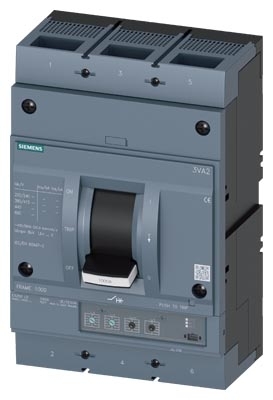

OEZ JISTIČ 3VA2580-5HN32-0AA0 IN=800A ICU=55KA 415V IR=360-800A 3PÓL. PŘEDNÍ PŘÍVOD

OEZ Jistič3VA25, In 800 A, Icu 55 kA / 415 V, nadproudová spoušť ETU350 (LSI), Ir 360 ÷ 80... Zobrazit více

Výrobce: OEZ

Kód produktu: 82986650 Zkopírováno

Kód dodavatele: 3VA2580-5HN32-0AA0 Zkopírováno

EAN: 4042948835340 Zkopírováno

Jmenovitý trvalý proud Iu: 800 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 55 kA

Rozsah nastavení spouště na přetížení: 320 - 800 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

OEZ Jistič

3VA25, In 800 A, Icu 55 kA / 415 V, nadproudová spoušť ETU350 (LSI), Ir 360 ÷ 800 A, Isd (1,5 ÷ 10)x In, Ii 10x In, 3pól, přední přívod

Název parametru Hodnota
Jmenovitý trvalý proud Iu 800 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 55 kA
Rozsah nastavení spouště na přetížení 320 - 800 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 1.5 - 10 A
Nastavitelný rozsah nezpožděné zkratové spouště 10 - 10 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ano
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP40
S integrovanou podpěťovou spouští Ne
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 800 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 55 kA
Rozsah nastavení spouště na přetížení 320 - 800 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 1.5 - 10 A
Nastavitelný rozsah nezpožděné zkratové spouště 10 - 10 A
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ano
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP40
S integrovanou podpěťovou spouští Ne
