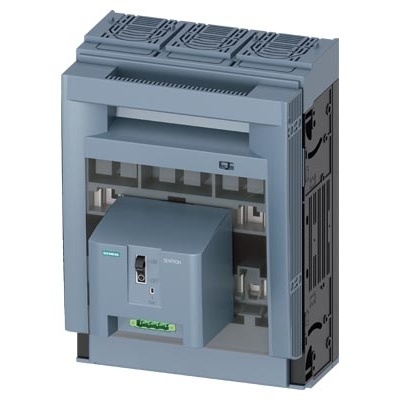

OEZ ODPÍNAČ POJISTKOVÝ 3NP1153-1DA21

Tento přístroj OEZ z produktové řady Varius 3NP je určen pro pojistkové vložky NH1 a NH2... Zobrazit více

Výrobce: OEZ

Kód produktu: 83716706 Zkopírováno

Kód dodavatele: 3NP1153-1DA21 Zkopírováno

Provedení jako hlavní vypínač: Ne

Provedení jako bezpečnostní spínač: Ano

Max. jmenovité provozní napětí Ue AC: 690 V

Jmenovitý trvalý proud Iu: 400 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Tento přístroj OEZ z produktové řady Varius 3NP je určen pro pojistkové vložky NH1 a NH2 a je proveden jako 3pólový. Je vybaven signalizací stavu pojistek (MFM) a ovládá se rukojetí krytu, přičemž ovládací prvky jsou umístěny vpředu. Je určen pro montáž na montážní desku a připojení hlavního obvodu je řešeno rámovou svorkou (třmenové svorky). Jmenovitý trvalý proud Iu je 400 A, maximální jmenovité provozní napětí Ue u AC je 690 V a stupeň krytí přední strany je IP40.

Klíčové vlastnosti

  • Výrobce / značka: OEZ
  • Produktová řada: Varius 3NP
  • Velikost: 2
  • Počet pólů: 3
  • Vhodné pro pojistkové vložky: NH1, NH2
  • Signalizace stavu pojistek: ANO (MFM)
  • Jmenovitý trvalý proud Iu: 400 A
  • Jmenovitý podmíněný zkratový proud Iq: 80 kA
  • Napětí: AC 24–690 V / DC 24–440 V
  • Montáž: na montážní desku, vhodné pro montáž na podlahu ANO, čelní montáž NE
  • Způsob připojení hlavního obvodu: rámová svorka (třmenové svorky)
  • Stupeň krytí přední strany: IP40
  • Provedení jako bezpečnostní spínač: ANO
Název parametru Hodnota
Provedení jako hlavní vypínač Ne
Provedení jako bezpečnostní spínač Ano
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovitý trvalý proud Iu 400 A
Podmíněný jmenovitý zkratový proud Iq 80 kA
Vhodné pro pojistkové vložky NH1, NH2
Počet pólů 3
S bezpečnostní kontrolou Ano
Druh el. připojení hlavního proudového obvodu Rámová svorka
Otvor pro zavedení kabelu Ostatní
Vybaven konektory Ne
Vhodné pro upevnění do země Ano
Vhodné pro čelní upevnění Ne
Typ ovládacího prvku Držadlo krytu
Poloha ovládací části Vpředu
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Provedení jako zařízení nouzového vypnutí Ne
Krytí (IP), na čelní straně IP40
Všechny parametry
Název parametru Hodnota
Provedení jako hlavní vypínač Ne
Provedení jako bezpečnostní spínač Ano
Max. jmenovité provozní napětí Ue AC 690 V
Jmenovitý trvalý proud Iu 400 A
Podmíněný jmenovitý zkratový proud Iq 80 kA
Vhodné pro pojistkové vložky NH1, NH2
Počet pólů 3
S bezpečnostní kontrolou Ano
Druh el. připojení hlavního proudového obvodu Rámová svorka
Otvor pro zavedení kabelu Ostatní
Vybaven konektory Ne
Vhodné pro upevnění do země Ano
Vhodné pro čelní upevnění Ne
Typ ovládacího prvku Držadlo krytu
Poloha ovládací části Vpředu
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Provedení jako zařízení nouzového vypnutí Ne
Krytí (IP), na čelní straně IP40
