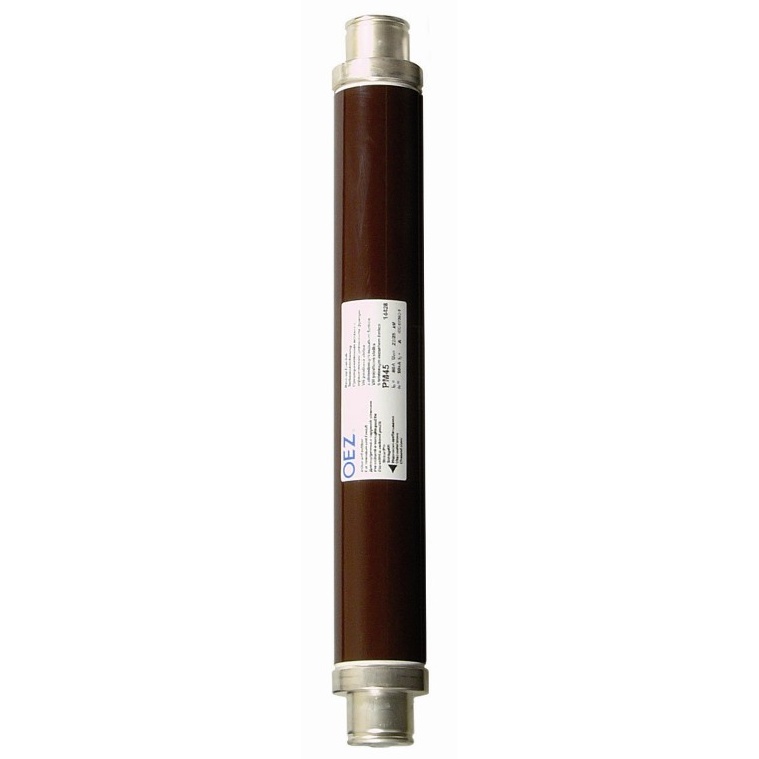

OEZ POJISTKA VN PM45 20A 22/25KV 14821

VN pojistková vložka. Vysokonapěťové pojistkové vložky řady PL, PM, PQ se používají pro ji... Zobrazit více

Výrobce: OEZ

Kód produktu: 81280943 Zkopírováno

Kód dodavatele: OEZ:14821 Zkopírováno

EAN: 8590125148210 Zkopírováno

Jmenovitý proud: 20 A

Jmenovité napětí: 25 kV

Druh napětí: AC

Jmenovitý kmitočet: 50 - 50 Hz

Popis Parametry
VN pojistková vložka. Vysokonapěťové pojistkové vložky řady PL, PM, PQ se používají pro jištění VN strany distribučních transformátorů a dalších zařízení pracujících s napětím nad 1000 Va.c. Pojistkové vložky jsou konstruovány tak, aby bezpečně přerušily všechny proudy od jejich jmenovité vypínací schopnosti I1 směrem dolů k minimálnímu vypínacímu proudu I3 uvedenému v tabulkách na štítku pojistek. Jsou s omezeným rozsahem funkce, jistící proti zkratu a vyšším nadproudům (back-up pojistky). Vhodné pro vnější i vnitřní použití. Základními částmi VN pojistkové vložky jsou pouzdro, keramický nosič s hvězdicovým profilem, na němž je navinut tavný vodič, hasivo a kontaktní víčka, z nichž jedno je opatřeno ukazatelem stavu. Ten slouží uživateli nejen k vizuální indikaci přetavení pojistky, ale může se též použít k aktivaci dalšího příslušenství. V případě poruchy může tímto způsobem pojistka na jedné fázi iniciovat odpojení zbývajících fází systému.
Název parametru Hodnota
Jmenovitý proud 20 A
Jmenovité napětí 25 kV
Druh napětí AC
Jmenovitý kmitočet 50 - 50 Hz
Vypínací schopnost 50 kA
Třída provozu Ostatní
Použití 1 Ochrana primární strany transformátoru
Délka 442 mm
Průměr 51 mm
Klasifikace dle IEC 60282-1 Back-up
S hlásičem nárazu Ano
Standard IEC
Instalační technika Vzduch
