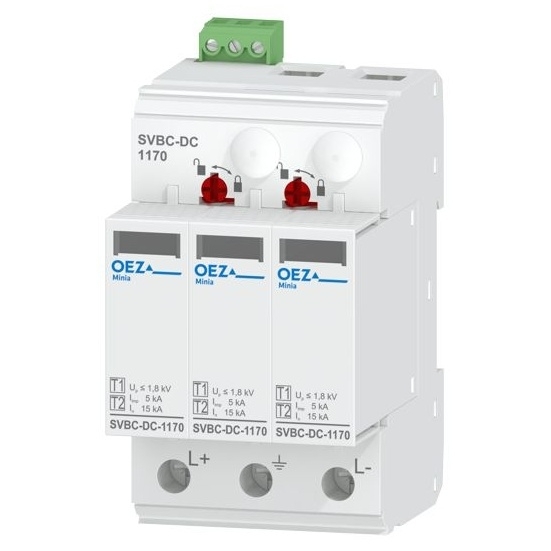

OEZ SVODIČ SVBC-DC-1170-3V-MZS TYP 1+2 IIMP 5KA UC DC 1170V KOMBI. OEZ:47525

Kombinovaný svodič bleskových proudů a přepětí, typ 1+2, Iimp 5 kA, Uc DC 1170 V, zapojení... Zobrazit více

Výrobce: OEZ

Kód produktu: 83468900 Zkopírováno

Kód dodavatele: OEZ:47525 Zkopírováno

EAN: 8590125475255 Zkopírováno

Soustava DC: Ano

Soustava IT: Ne

Soustava TN: Ne

Soustava TN-C: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Kombinovaný svodič bleskových proudů a přepětí, typ 1+2, Iimp 5 kA, Uc DC 1170 V, zapojení Y, výměnné moduly, se signalizací, varistor

Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Soustava jiná Ne
Počet pólů 3
Bleskový proud (10/350) 5 kA
Maximální trvalé napětí DC 1170 V
Jmenovité napětí DC 1170 V
Max. napětí FV instalace 1170 V
Napěťová ochranná hladina (DC+ - DC-) 3.5 kV
Napěťová ochranná hladina (DC+/DC- - PE) 3.5 kV
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 15 mm
Konstrukční velikost 3 TE
Dálková signalizace Ano
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Integrovaná předřazená pojistka Ne
Koordinovaný vliv ochrany na koncové zařízení Ne
Krytí (IP) IP20
Technologie jiskřiště s přepínáním napětí Ne
Odběr napětí chráněný proti nadproudu Ne
Všechny parametry
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Soustava jiná Ne
Počet pólů 3
Bleskový proud (10/350) 5 kA
Maximální trvalé napětí DC 1170 V
Jmenovité napětí DC 1170 V
Max. napětí FV instalace 1170 V
Napěťová ochranná hladina (DC+ - DC-) 3.5 kV
Napěťová ochranná hladina (DC+/DC- - PE) 3.5 kV
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 15 mm
Konstrukční velikost 3 TE
Dálková signalizace Ano
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Integrovaná předřazená pojistka Ne
Koordinovaný vliv ochrany na koncové zařízení Ne
Krytí (IP) IP20
Technologie jiskřiště s přepínáním napětí Ne
Odběr napětí chráněný proti nadproudu Ne
