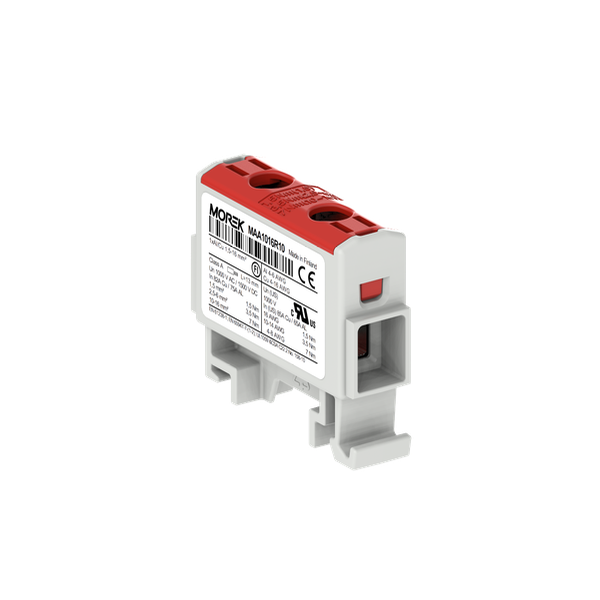

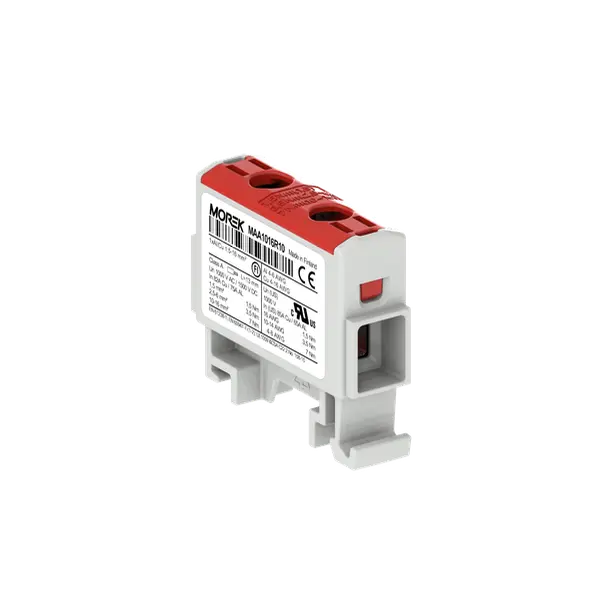

OUNEVA SVORKA ŘAD. OTL 16-1XAL/CU 1,5-16MM ČERVENÁ

Univerzální řadová svorka OTL 16-1xAl/Cu 1,5-16mm2 1500V červená Svorky OTL jsou určeny ... Zobrazit více

Výrobce: OUNEVA

Kód produktu: 82884596 Zkopírováno

Kód dodavatele: MAA1016R10 Zkopírováno

EAN: 4744397013767 Zkopírováno

Připojitelný průřez jemného lankového vodiče bez lisovací koncovky: 1.5 - 10 mm2

Připojitelný průřez jemného lankového vodiče s lisovací koncovkou: 1.5 - 10 mm2

Připojitelný průřez vícedrátového vodiče: 1.5 - 16 mm2

Jmenovitý proud In: 82 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Univerzální řadová svorka OTL 16-1xAl/Cu 1,5-16mm2 1500V červená

Svorky OTL jsou určeny pro použití s měděnými i hliníkovými vodiči s průřezem od 1,5 do 16 mm2. Jsou vhodné pro aplikace s napětím do 1000 V AC a 1500 V DC. Montáž je možná na DIN lištu nebo na rovný pevný podklad, přičemž upínací šrouby z pocínovaného hliníku s kontaktní pastou vyžadují nástrčný šestihranný klíč. Izolace je z polyamidu PA66 s třídou hořlavosti V-0 dle normy UL 94 a svorky jsou certifikovány podle EN 60947-7-1:2009 a EN 61238-1:2003, třída A.

Klíčové vlastnosti

  • Určeno pro Cu a Al vodiče do průřezu 1,5-16 mm2
  • Provozní napětí do 1500 V DC
  • Montáž na DIN lištu nebo rovný pevný podklad
  • Elektrovodná část z pocínovaného hliníku
  • Izolace z polyamidu PA66 třída hořlavosti V-0 UL 94
  • Upínací šrouby s kontaktní pastou vyžadují nástrčný šestihranný klíč
Název parametru Hodnota
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 1.5 - 10 mm2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 1.5 - 10 mm2
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Jmenovitý proud In 82 A
Jmenovité napětí 1500 V
Typ el. připojení 1 Závitová přípojka
Počet pater 1
Počet míst upnutí pro každé patro 2
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Je zapotřebí uzavírací deska Ne
Barva Červená
Patra interně přemostěna Ano
Šířka 13.5 mm
Výška 39.5 mm
Hloubka 45 mm
Provozní teplota -25 - 80 °C
