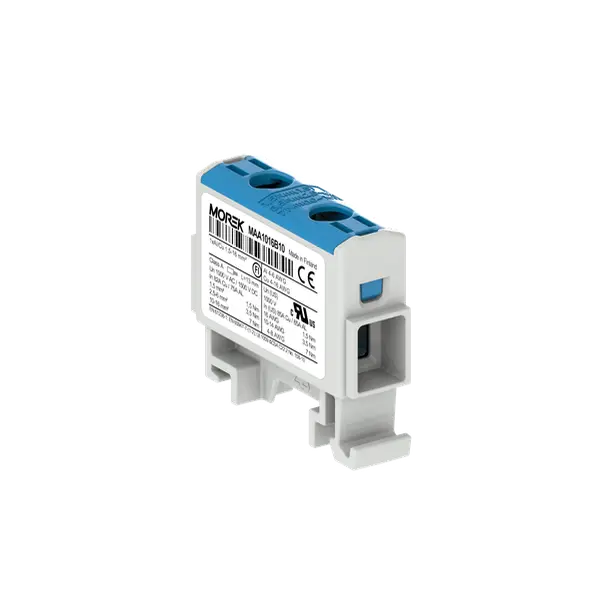

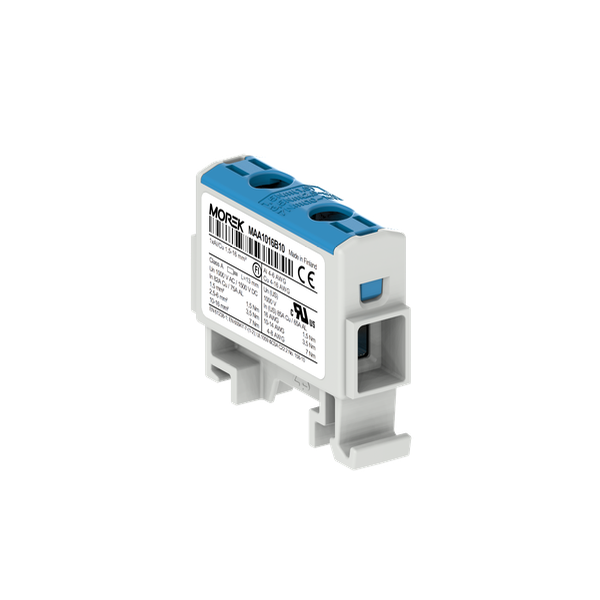

OUNEVA SVORKA ŘAD. OTL 16 MODRÁ

Univerzální řadová svorka OTL 16-1xAl/Cu 1,5-16mm2 1500V modrá Svorky OTL jsou navrženy ... Zobrazit více

Výrobce: OUNEVA

Kód produktu: 81772565 Zkopírováno

Kód dodavatele: MAA1016B10 Zkopírováno

EAN: 4744397013743 Zkopírováno

Připojitelný průřez jemného lankového vodiče bez lisovací koncovky: 1.5 - 10 mm2

Připojitelný průřez jemného lankového vodiče s lisovací koncovkou: 1.5 - 10 mm2

Připojitelný průřez vícedrátového vodiče: 1.5 - 16 mm2

Jmenovitý proud In: 82 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Univerzální řadová svorka OTL 16-1xAl/Cu 1,5-16mm2 1500V modrá

Svorky OTL jsou navrženy pro použití s měděnými a hliníkovými vodiči s průřezem od 1,5 do 16 mm2. Jsou vhodné pro aplikace s provozním napětím až 1000 V AC nebo 1500 V DC. Montáž je možná na standardní DIN lištu nebo na rovný pevný podklad. Elektrovodná část je vyrobena z pocínovaného hliníku, zatímco izolační část je z polyamidu PA66 splňující třídu hořlavosti V-0 podle UL 94. Svorky mají stupeň krytí IP20 a lze je provozovat v teplotním rozsahu od -25 °C do +80 °C. Jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003.

Klíčové vlastnosti

  • Pro měděné a hliníkové vodiče o průřezu 1,5-16 mm2
  • Provozní napětí do 1500 V DC
  • Montáž na DIN lištu nebo rovný pevný podklad
Název parametru Hodnota
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 1.5 - 10 mm2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 1.5 - 10 mm2
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Jmenovitý proud In 82 A
Jmenovité napětí 1500 V
Typ el. připojení 1 Závitová přípojka
Počet pater 1
Počet míst upnutí pro každé patro 2
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Je zapotřebí uzavírací deska Ne
Barva Modrá
Patra interně přemostěna Ano
Šířka 13.5 mm
Výška 39.5 mm
Hloubka 45 mm
Provozní teplota -25 - 80 °C
