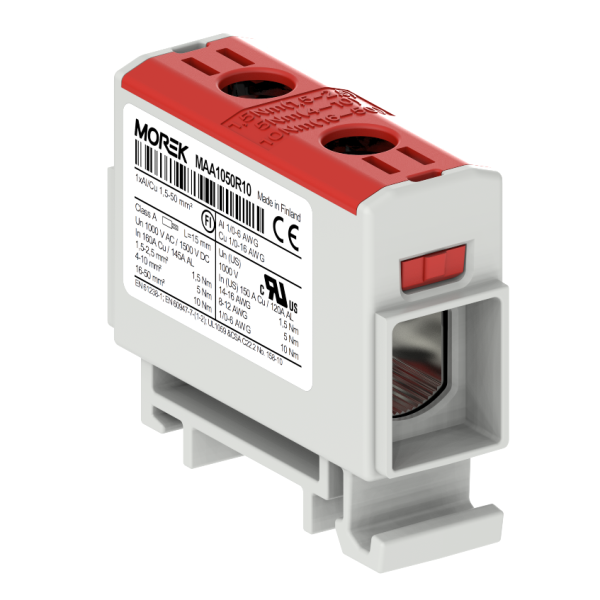

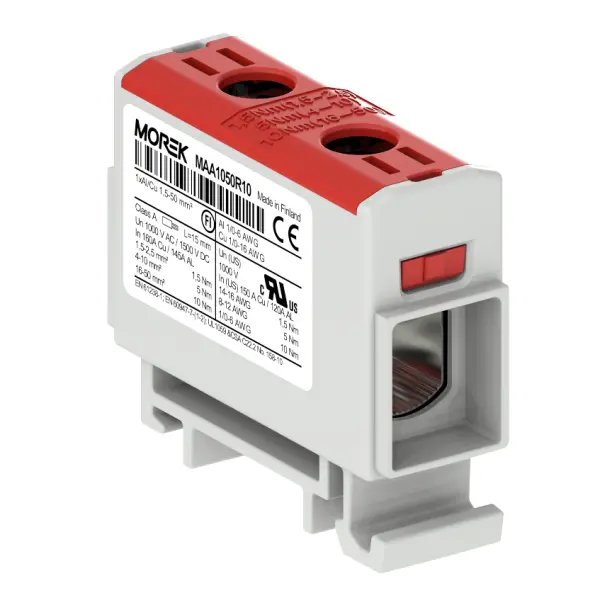

OUNEVA SVORKA ŘAD. OTL 50 ČERVENÁ

Univerzální řadová svorka OTL 50-1xAl/Cu 1,5-50mm2 1500V červená Svorky OTL jsou určeny ... Zobrazit více

Výrobce: OUNEVA

Kód produktu: 82692989 Zkopírováno

Kód dodavatele: MAA1050R10 Zkopírováno

EAN: 4744397013842 Zkopírováno

Připojitelný průřez jemného lankového vodiče bez lisovací koncovky: 1.5 - 35 mm2

Připojitelný průřez jemného lankového vodiče s lisovací koncovkou: 1.5 - 35 mm2

Připojitelný průřez vícedrátového vodiče: 1.5 - 50 mm2

Jmenovitý proud In: 160 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Univerzální řadová svorka OTL 50-1xAl/Cu 1,5-50mm2 1500V červená

Svorky OTL jsou určeny pro měděné a hliníkové vodiče s průřezem od 1,5 do 50 mm2 a aplikace do 1000 V AC nebo 1500 V DC. Elektrovodná část je vyrobena z pocínovaného hliníku a izolační část z polyamidu PA66 třídy hořlavosti V-0. Montáž svorek je možná na DIN lištu nebo pevný podklad, přičemž pro dotažení upínacích šroubů je potřeba šestihranný klíč.

Klíčové vlastnosti

  • Pro měděné a hliníkové vodiče s průřezem 1,5-50 mm2
  • Použití do 1500 V DC
  • Elektrovodná část z pocínovaného hliníku
  • Izolační část z polyamidu PA66 třídy V-0
Název parametru Hodnota
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 1.5 - 35 mm2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 1.5 - 35 mm2
Připojitelný průřez vícedrátového vodiče 1.5 - 50 mm2
Jmenovitý proud In 160 A
Jmenovité napětí 1500 V
Typ el. připojení 1 Závitová přípojka
Počet pater 1
Počet míst upnutí pro každé patro 2
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Je zapotřebí uzavírací deska Ne
Barva Červená
Patra interně přemostěna Ano
Šířka 18 mm
Výška 43 mm
Hloubka 50 mm
Provozní teplota -25 - 80 °C
Všechny parametry
Název parametru Hodnota
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 1.5 - 35 mm2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 1.5 - 35 mm2
Připojitelný průřez vícedrátového vodiče 1.5 - 50 mm2
Jmenovitý proud In 160 A
Jmenovité napětí 1500 V
Typ el. připojení 1 Závitová přípojka
Počet pater 1
Počet míst upnutí pro každé patro 2
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Je zapotřebí uzavírací deska Ne
Barva Červená
Patra interně přemostěna Ano
Šířka 18 mm
Výška 43 mm
Hloubka 50 mm
Provozní teplota -25 - 80 °C
