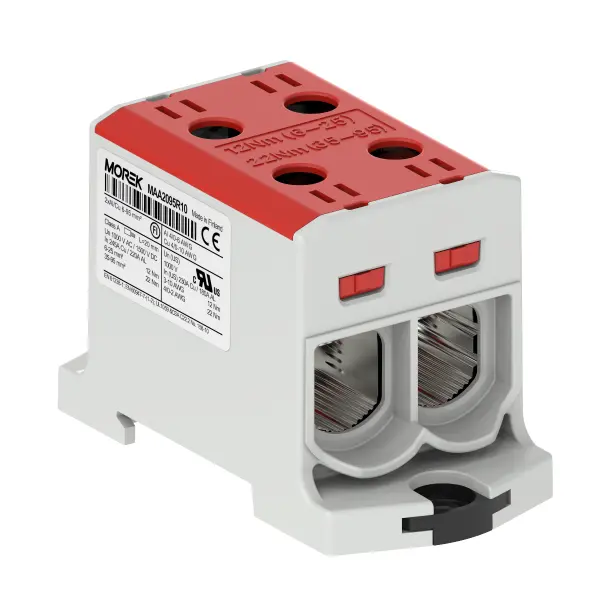

OUNEVA SVORKA ŘAD. OTL 95-2XAL/CU ČERVENÁ, MAA2095R10

Univerzální řadová svorka OTL 95-2xAl/Cu 6-95mm2 1500V červená Svorky OTL jsou určeny pr... Zobrazit více

Výrobce: OUNEVA

Kód produktu: 82796869 Zkopírováno

Kód dodavatele: MAA2095R10 Zkopírováno

EAN: 4744397014153 Zkopírováno

Připojitelný průřez jemného lankového vodiče bez lisovací koncovky: 6 - 70 mm2

Připojitelný průřez jemného lankového vodiče s lisovací koncovkou: 6 - 70 mm2

Připojitelný průřez vícedrátového vodiče: 6 - 95 mm2

Jmenovitý proud In: 490 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Univerzální řadová svorka OTL 95-2xAl/Cu 6-95mm2 1500V červená

Svorky OTL jsou určeny pro připojení měděných a hliníkových vodičů s průřezem od 6 mm2 do 95 mm2. Jsou vhodné pro aplikace do 1000 V AC a 1500 V DC. Montáž je možná na standardní lištu DIN nebo pevný podklad. Svorky jsou vyrobeny z pocínovaného hliníku a izolovány polyamidem PA66 s vysokou třídou hořlavosti V-0. Upínací šrouby mají kontaktní pastu a vyžadují nástrčný šestihranný klíč. Provozní teplota je od -25 °C do +80 °C, přičemž svorky mají krytí IP 20 a certifikace dle EN norem.

Klíčové vlastnosti

  • Určeno pro měděné a hliníkové vodiče 6-95 mm2
  • Vhodné pro napětí do 1500 V DC
  • Červená barva
Název parametru Hodnota
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 6 - 70 mm2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 6 - 70 mm2
Připojitelný průřez vícedrátového vodiče 6 - 95 mm2
Jmenovitý proud In 490 A
Jmenovité napětí 1500 V
Typ el. připojení 1 Závitová přípojka
Počet pater 1
Počet míst upnutí pro každé patro 4
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Je zapotřebí uzavírací deska Ne
Barva Červená
Patra interně přemostěna Ano
Šířka 42 mm
Výška 51 mm
Hloubka 84 mm
Provozní teplota -25 - 80 °C
Všechny parametry
Název parametru Hodnota
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 6 - 70 mm2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 6 - 70 mm2
Připojitelný průřez vícedrátového vodiče 6 - 95 mm2
Jmenovitý proud In 490 A
Jmenovité napětí 1500 V
Typ el. připojení 1 Závitová přípojka
Počet pater 1
Počet míst upnutí pro každé patro 4
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Je zapotřebí uzavírací deska Ne
Barva Červená
Patra interně přemostěna Ano
Šířka 42 mm
Výška 51 mm
Hloubka 84 mm
Provozní teplota -25 - 80 °C
