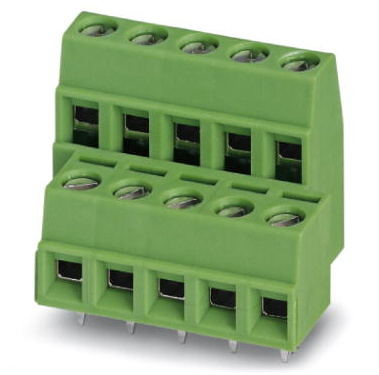

PHOENIX CONTACT MKKDSN 1,5/ 5-5,08 1726176

Svorka desky plošných spojů, jmenovitý proud: 13,5 A, jmenovité napětí (III/2): 400 V, jme... Zobrazit více

Výrobce: PHOENIX CONTACT

Kód produktu: 81493547 Zkopírováno

Kód dodavatele: 1726176 Zkopírováno

EAN: 4017918025441 Zkopírováno

Výška: 22.6 mm

Druh připojení vodiče: Závitová přípojka

Připojitelný průřez jednodrátového vodiče: 0.14 - 1.5 mm2

Připojitelný průřez jemného lankového vodiče bez lisovací koncovky: 0.14 - 1.5 mm2

Na objednání obvykle do 6 dnů

K vyzvednutí na pobočkách obvykle do 6 dnů

Popis Parametry
​

Svorka desky plošných spojů, jmenovitý proud: 13,5 A, jmenovité napětí (III/2): 400 V, jmenovitý průřez: 1,5 mm2, počet potenciálů: 10, počet řad: 2, počet pólů na řadu: 5, řada výrobků: MKKDSN 1,5, rozteč: 5,08 mm, typ připojení: Šroubová svorka s tahovým pouzdrem, typ šroubového připojení: L Podélná štěrbina, montáž: Vlnové pájení, směr připojení vodič/deska: 0 °, barva: zelená, Pin-Layout: Lineární pinning, Délka pinu [P]: 3,5 mm, počet pájecích kolíků na každý potenciál: 1, způsob balení: zabaleno v krabici. Položka je připojitelná k různému počtu pólů!

Název parametru Hodnota
Výška 22.6 mm
Druh připojení vodiče Závitová přípojka
Připojitelný průřez jednodrátového vodiče 0.14 - 1.5 mm2
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 0.14 - 1.5 mm2
Připojitelný průřez vícedrátového vodiče 0.14 - 0.75 mm2
Materiál izolačního tělesa Ostatní
Barva skříně Zelená
Třída hořlavosti izolačního materiálu dle UL 94 V0
Provozní teplota -40 - 105 °C
Druh upevnění desky s plošnými spoji Přívodní kontakt
Počet elektrických přípojek 5
Počet pater 2
Rozměr rastru přípojek 5.08 mm
Jmenovitý proud In 13.5 A
Jmenovité napětí 400 V
Jmenovité špičkové napětí 4 kV
Kategorie přepětí III
Stupeň znečištění 2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 0.25 - 1.5 mm2
Druh připojení desky s plošnými spoji Pájená přípojka
Materiál povrchu přípojky Cín
Délka kolíku 3.5 mm
Druh upevnění Pájení
Druh balení Karton (pro SMD)
