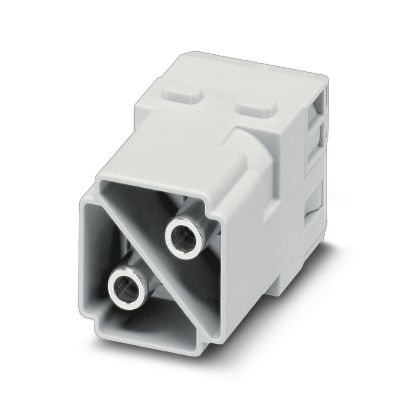

PHOENIX CONTACT MODUL KONTAKTNÍ VLOŽKY HC-M-02-AT-M-35 1417392

Modul kontaktní vložky, počet pólů: 2, výkonové kontakty: 2, ovládací kontakty: 0, Trn, Ax... Zobrazit více

Výrobce: PHOENIX CONTACT

Kód produktu: 82791567 Zkopírováno

Kód dodavatele: 1417392 Zkopírováno

EAN: 4055626112718 Zkopírováno

Počet silových kontaktů: 2

Počet ovládacích kontaktů: 0

Kontaktní vložka bez kontaktů: Ne

Provedení kontaktu: Kolík

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Modul kontaktní vložky, počet pólů: 2, výkonové kontakty: 2, ovládací kontakty: 0, Trn, Axiální šroubový spoj, 1000 V, 100 A, 10 mm2 ... 35 mm2, aplikace: Výkon

Název parametru Hodnota
Počet silových kontaktů 2
Počet ovládacích kontaktů 0
Kontaktní vložka bez kontaktů Ne
Provedení kontaktu Kolík
Počet pólů 2
Průměr zásuvného kontaktu 8 mm
Jmenovitý proud In 100 A
Teplota okolního prostředí 125 - 125 °C
Provozní teplota -40 - 125 °C
Jmenovité napětí 1000 V
Jmenovité špičkové napětí 8 kV
Kategorie přepětí III
Stupeň znečištění 3
Typ el. připojení Axiální šroubové připojení
S ochranou vodiče Ne
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 10 - 35 mm2
Připojitelný průřez vícedrátového vodiče 10 - 35 mm2
Materiál kontaktní vrstvy Stříbrná
Materiál kontaktní vložky Ostatní
Materiál kontaktu Měď
Třída hořlavosti izolačního materiálu dle UL 94 V0
S ochranným vodičem Ne
Minimální počet cyklů vložení 500
Šířka 29.3 mm
Výška 34.1 mm
Hloubka 53.25 mm
