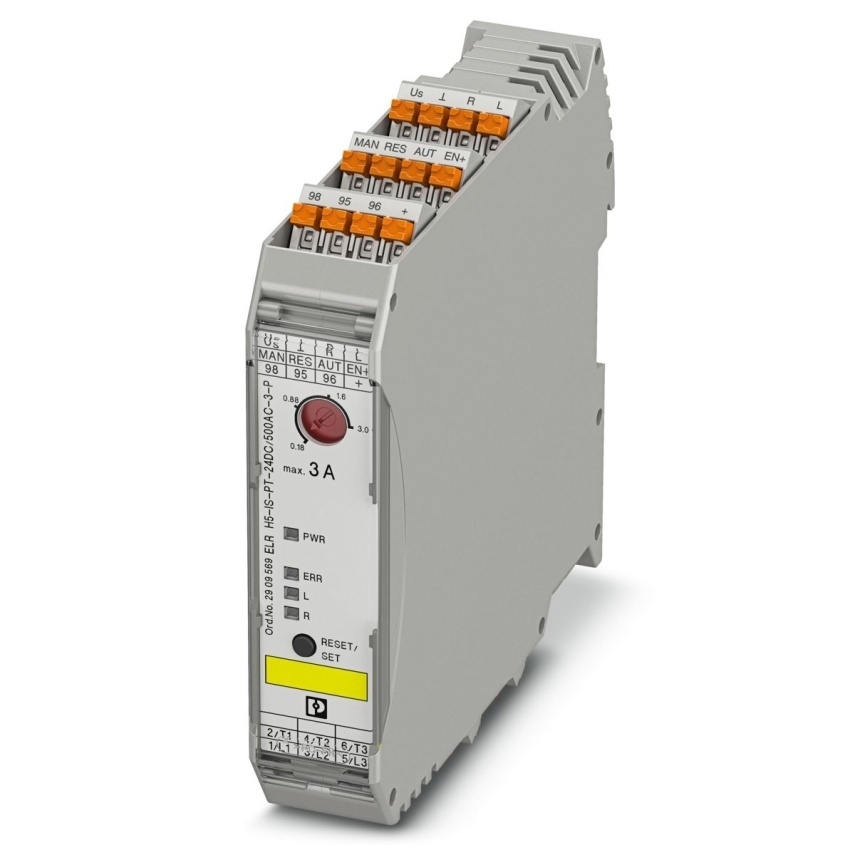

PHOENIX CONTACT SPOUŠTĚČ MOTORU HYBRIDNÍ ELR H5-IS-PT- 24DC/500AC-3-P 2909569

Hybridní spouštěč motoru jako alternativa klasického zapojení reverzačního stykače. Reverz... Zobrazit více

Výrobce: PHOENIX CONTACT

Kód produktu: 83697947 Zkopírováno

Kód dodavatele: 2909569 Zkopírováno

EAN: 4055626426266 Zkopírováno

Druh spouštěče motoru: Reverzní spouštěč

Se zkratovou spouští: Ne

Jmenovité řídicí napájecí napětí Us DC: 19.2 - 19.2 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Hybridní spouštěč motoru jako alternativa klasického zapojení reverzačního stykače. Reverzuje 3~ AC motory do 3 A, poskytuje ochranu motoru a nouzové zastavení do SIL 3 / PL e. Možnost skupinového vypnutí, napájení a rozšíření o relé pomocí konektoru sběrnice na nosnou lištu.

Název parametru Hodnota
Druh spouštěče motoru Reverzní spouštěč
Se zkratovou spouští Ne
Jmenovité řídicí napájecí napětí Us DC 19.2 - 19.2 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie 3 A
Jmenovitý provozní proud při AC-3, 400 V 3 A
Rozsah nastavení spouště na přetížení 0.18 - 3 A
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Tepelná ochrana proti přetížení Ne
Třída rozběhu CLASS 10
Druh el. připojení hlavního proudového obvodu Pružinová svorka
Typ el. připojení pro pomocný a řídicí proudový obvod Pružinová svorka
Montáž na lištu možná Ano
Počet řídicích míst 1
Vhodné pro nouzové vypnutí Ano
Možnost externího resetu Ano
Krytí (IP) IP20
Šířka 22.5 mm
Výška 107.5 mm
Hloubka 114 mm
