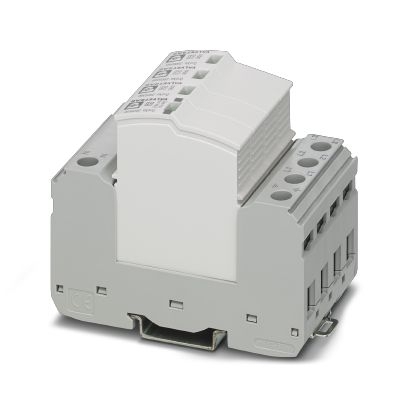

PHOENIX CONTACT SVODIČ PŘEPĚTÍ TYPU 2 VAL-SEC-T2-3S-350/40-FM 2909635

Výměnný svodič přepětí, podle Typu 2 / třídy II, pro 3fázové napájecí sítě se samostatným ... Zobrazit více

Výrobce: PHOENIX CONTACT

Kód produktu: 83462863 Zkopírováno

Kód dodavatele: 2909635 Zkopírováno

EAN: 4055626378206 Zkopírováno

Jmenovitý svodový rázový proud (8/20): 20 kA

Maximální trvalé napětí AC: 350 V

Způsob montáže: DIN lišta 35 mm

Konstrukční velikost: Ostatní

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Výměnný svodič přepětí, podle Typu 2 / třídy II, pro 3fázové napájecí sítě se samostatným N a PE (5vodičová soustava: L1, L2, L3, N, PE), s kontaktem dálkového hlášení. S vybíjecí schopností 40 kA podle požadavků VDE 0100-534: 2016-10 pro SPD v místě napájení zařízení.

Název parametru Hodnota
Jmenovitý svodový rázový proud (8/20) 20 kA
Maximální trvalé napětí AC 350 V
Způsob montáže DIN lišta 35 mm
Konstrukční velikost Ostatní
Napěťová ochranná hladina 1.9 kV
Max. průřez tuhého (jedno/vícedrátového) vodiče 2.5 mm2
Napěťová ochranná hladina L-N 1.5 kV
Napěťová ochranná hladina N-PE 1.5 kV
S komunikačním kontaktem Ano
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Soustava DC Ne
Soustava IT Ne
Soustava TN Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ano
Soustava TT Ne
Soustava jiná Ne
Max. svodový proud (8/20) 40 kA
Maximální nadproudová ochrana, paralelní připojení (pojistka) 315
Maximální nadproudová ochrana, sériové zapojení (pojistka) 40
Jmenovitý zkratový proud (Isccr) 50 kA
Integrovaná předřazená pojistka Ano
Bez unikajícího proudu Ne
Max. průřez pružného vodiče (jemné lanko) 16 mm2
Krytí (IP) IP20
Všechny parametry
Název parametru Hodnota
Jmenovitý svodový rázový proud (8/20) 20 kA
Maximální trvalé napětí AC 350 V
Způsob montáže DIN lišta 35 mm
Konstrukční velikost Ostatní
Napěťová ochranná hladina 1.9 kV
Max. průřez tuhého (jedno/vícedrátového) vodiče 2.5 mm2
Napěťová ochranná hladina L-N 1.5 kV
Napěťová ochranná hladina N-PE 1.5 kV
S komunikačním kontaktem Ano
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Soustava DC Ne
Soustava IT Ne
Soustava TN Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ano
Soustava TT Ne
Soustava jiná Ne
Max. svodový proud (8/20) 40 kA
Maximální nadproudová ochrana, paralelní připojení (pojistka) 315
Maximální nadproudová ochrana, sériové zapojení (pojistka) 40
Jmenovitý zkratový proud (Isccr) 50 kA
Integrovaná předřazená pojistka Ano
Bez unikajícího proudu Ne
Max. průřez pružného vodiče (jemné lanko) 16 mm2
Krytí (IP) IP20
