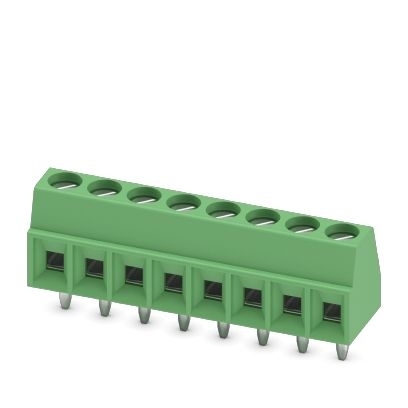

PHOENIX CONTACT SVORKA DESKY PLOŠNÝCH SPOJŮ MKDS 1/ 8-3,5 1751303

Svorka desky plošných spojů, jmenovitý proud: 17,5 A, jmenovité napětí (III/2): 200 V, jme... Zobrazit více

Výrobce: PHOENIX CONTACT

Kód produktu: 82685089 Zkopírováno

Kód dodavatele: 1751303 Zkopírováno

EAN: 4017918103866 Zkopírováno

Výška: 12 mm

Druh připojení vodiče: Závitová přípojka

Připojitelný průřez jednodrátového vodiče: 0.14 - 1.5 mm2

Připojitelný průřez jemného lankového vodiče bez lisovací koncovky: 0.14 - 1.5 mm2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Svorka desky plošných spojů, jmenovitý proud: 17,5 A, jmenovité napětí (III/2): 200 V, jmenovitý průřez: 1,5 mm2, počet potenciálů: 8, počet řad: 1, počet pólů na řadu: 8, řada výrobků: MKDS 1, rozteč: 3,5 mm, typ připojení: Šroubová svorka s tahovým pouzdrem, typ šroubového připojení: L Podélná štěrbina, montáž: Vlnové pájení, směr připojení vodič/deska: 0 °, barva: zelená, Pin-Layout: Lineární pinning, Délka pinu [P]: 3,5 mm, počet pájecích kolíků na každý potenciál: 1, způsob balení: zabaleno v krabici

Název parametru Hodnota
Výška 12 mm
Druh připojení vodiče Závitová přípojka
Připojitelný průřez jednodrátového vodiče 0.14 - 1.5 mm2
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 0.14 - 1.5 mm2
Připojitelný průřez vícedrátového vodiče 0.14 - 0.5 mm2
Materiál izolačního tělesa Ostatní
Třída hořlavosti izolačního materiálu dle UL 94 V0
Provozní teplota -40 - 105 °C
Druh upevnění desky s plošnými spoji Přívodní kontakt
Počet elektrických přípojek 8
Počet pater 1
Rozměr rastru přípojek 3.5 mm
Jmenovitý proud In 17.5 A
Jmenovité napětí 200 V
Jmenovité špičkové napětí 2.5 kV
Kategorie přepětí III
Stupeň znečištění 2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 0.25 - 0.5 mm2
Druh připojení desky s plošnými spoji Pájená přípojka
Materiál povrchu přípojky Cín
Délka kolíku 3.5 mm
Barva skříně Zelená
Druh upevnění Pájení
Druh balení Karton (pro SMD)
Všechny parametry
Název parametru Hodnota
Výška 12 mm
Druh připojení vodiče Závitová přípojka
Připojitelný průřez jednodrátového vodiče 0.14 - 1.5 mm2
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 0.14 - 1.5 mm2
Připojitelný průřez vícedrátového vodiče 0.14 - 0.5 mm2
Materiál izolačního tělesa Ostatní
Třída hořlavosti izolačního materiálu dle UL 94 V0
Provozní teplota -40 - 105 °C
Druh upevnění desky s plošnými spoji Přívodní kontakt
Počet elektrických přípojek 8
Počet pater 1
Rozměr rastru přípojek 3.5 mm
Jmenovitý proud In 17.5 A
Jmenovité napětí 200 V
Jmenovité špičkové napětí 2.5 kV
Kategorie přepětí III
Stupeň znečištění 2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 0.25 - 0.5 mm2
Druh připojení desky s plošnými spoji Pájená přípojka
Materiál povrchu přípojky Cín
Délka kolíku 3.5 mm
Barva skříně Zelená
Druh upevnění Pájení
Druh balení Karton (pro SMD)
