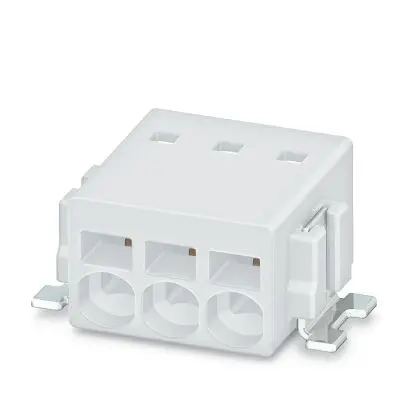

PHOENIX CONTACT SVORKA DESKY PLOŠNÝCH SPOJŮ PTSM 0,5/ 4-2,5-H SMD WH R24 1814650

Nevyměnitelná svorka desky s plošnými spoji, jmenovitý proud: 6 A, jmenovité napětí (III/2... Zobrazit více

Výrobce: PHOENIX CONTACT

Kód produktu: 82983616 Zkopírováno

Kód dodavatele: 1814650 Zkopírováno

EAN: 4046356760409 Zkopírováno

Výška: 5 mm

Druh připojení vodiče: Pružinová svorka

Připojitelný průřez jednodrátového vodiče: 0.14 - 0.5 mm2

Připojitelný průřez jemného lankového vodiče bez lisovací koncovky: 0.2 - 0.5 mm2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Nevyměnitelná svorka desky s plošnými spoji, jmenovitý proud: 6 A, jmenovité napětí (III/2): 160 V, jmenovitý průřez: 0,5 mm2, počet potenciálů: 4, počet řad: 1, počet pólů na řadu: 4, řada výrobků: PTSM 0,5/..-H-SMD WH, rozteč: 2,5 mm, typ připojení: Pružinové připojení push in, montáž: SMD pájení, směr připojení vodič/deska: 0 °, barva: signální bílá, Pin-Layout: Lineární geometrie desky, počet pájecích kolíků na každý potenciál: 1, způsob balení: Pás se šířkou 44 mm

Název parametru Hodnota
Výška 5 mm
Druh připojení vodiče Pružinová svorka
Připojitelný průřez jednodrátového vodiče 0.14 - 0.5 mm2
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 0.2 - 0.5 mm2
Materiál izolačního tělesa Ostatní
Třída hořlavosti izolačního materiálu dle UL 94 V0
Provozní teplota -40 - 100 °C
Druh upevnění desky s plošnými spoji Příruba
Počet elektrických přípojek 4
Počet pater 1
Rozměr rastru přípojek 2.5 mm
Jmenovitý proud In 6 A
Jmenovité napětí 160 V
Jmenovité špičkové napětí 2.5 kV
Kategorie přepětí III
Stupeň znečištění 2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 0.25 - 0.34 mm2
Připojitelný průřez vícedrátového vodiče 0.5 - 0.5 mm2
Druh připojení desky s plošnými spoji Pájená přípojka
Materiál povrchu přípojky Cín
Barva skříně Ostatní
Druh upevnění Pájení
Druh balení Blistrový pás (pro SMD)
Všechny parametry
Název parametru Hodnota
Výška 5 mm
Druh připojení vodiče Pružinová svorka
Připojitelný průřez jednodrátového vodiče 0.14 - 0.5 mm2
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 0.2 - 0.5 mm2
Materiál izolačního tělesa Ostatní
Třída hořlavosti izolačního materiálu dle UL 94 V0
Provozní teplota -40 - 100 °C
Druh upevnění desky s plošnými spoji Příruba
Počet elektrických přípojek 4
Počet pater 1
Rozměr rastru přípojek 2.5 mm
Jmenovitý proud In 6 A
Jmenovité napětí 160 V
Jmenovité špičkové napětí 2.5 kV
Kategorie přepětí III
Stupeň znečištění 2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 0.25 - 0.34 mm2
Připojitelný průřez vícedrátového vodiče 0.5 - 0.5 mm2
Druh připojení desky s plošnými spoji Pájená přípojka
Materiál povrchu přípojky Cín
Barva skříně Ostatní
Druh upevnění Pájení
Druh balení Blistrový pás (pro SMD)
