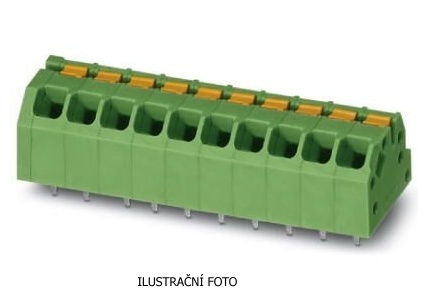

PHOENIX CONTACT SVORKA DESKY PLOŠNÝCH SPOJŮ SPTAF 1/ 2-3,5-IL 1861933

PHO_79804_1000_int_04_ilustr.jpg PHO_80300_1000_int_04.jpg PHO_80317_1000_int_04.jpg
Svorka desky plošných spojů, jmenovitý proud: 16 A, jmenovité napětí (III/2): 160 V, jmeno... Zobrazit více

Výrobce: PHOENIX CONTACT

Kód produktu: 82381382 Zkopírováno

Kód dodavatele: 1861933 Zkopírováno

EAN: 4055626134062 Zkopírováno

Výška: 10.6 mm

Druh připojení vodiče: Pružinová svorka

Připojitelný průřez jednodrátového vodiče: 0.2 - 1.5 mm2

Připojitelný průřez jemného lankového vodiče bez lisovací koncovky: 0.2 - 1.5 mm2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Svorka desky plošných spojů, jmenovitý proud: 16 A, jmenovité napětí (III/2): 160 V, jmenovitý průřez: 1,5 mm2, počet potenciálů: 2, počet řad: 1, počet pólů na řadu: 2, řada výrobků: SPTAF 1/..-IL, rozteč: 3,5 mm, typ připojení: Pružinová svorka Push-in, montáž: Vlnové pájení, směr připojení vodič/deska: 45 °, barva: zelená, Pin-Layout: Lineární pinning, Délka pinu [P]: 2,6 mm, počet pájecích kolíků na každý potenciál: 2, způsob balení: Tray

Název parametru Hodnota
Výška 10.6 mm
Druh připojení vodiče Pružinová svorka
Připojitelný průřez jednodrátového vodiče 0.2 - 1.5 mm2
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 0.2 - 1.5 mm2
Materiál izolačního tělesa Ostatní
Barva skříně Zelená
Třída hořlavosti izolačního materiálu dle UL 94 V0
Provozní teplota -40 - 100 °C
Druh upevnění desky s plošnými spoji Přívodní kontakt
Počet elektrických přípojek 2
Počet pater 1
Rozměr rastru přípojek 3.5 mm
Jmenovitý proud In 16 A
Jmenovité napětí 160 V
Jmenovité špičkové napětí 2.5 kV
Kategorie přepětí III
Stupeň znečištění 2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 0.25 - 0.75 mm2
Připojitelný průřez vícedrátového vodiče 1.5 - 1.5 mm2
Druh připojení desky s plošnými spoji Pájená přípojka
Materiál povrchu přípojky Cín
Délka kolíku 2.6 mm
Druh upevnění Pájení
Druh balení Ostatní
