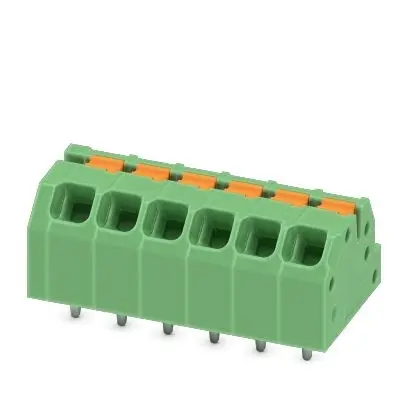

PHOENIX CONTACT SVORKA DESKY PLOŠNÝCH SPOJŮ SPTAF 1/ 6-3,5-IL 1861975

Svorka desky plošných spojů, jmenovitý proud: 16 A, jmenovité napětí (III/2): 160 V, jmeno... Zobrazit více

Výrobce: PHOENIX CONTACT

Kód produktu: 82797136 Zkopírováno

Kód dodavatele: 1861975 Zkopírováno

EAN: 4055626135014 Zkopírováno

Výška: 10.6 mm

Druh připojení vodiče: Pružinová svorka

Připojitelný průřez jednodrátového vodiče: 0.2 - 1.5 mm2

Připojitelný průřez jemného lankového vodiče bez lisovací koncovky: 0.2 - 1.5 mm2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Svorka desky plošných spojů, jmenovitý proud: 16 A, jmenovité napětí (III/2): 160 V, jmenovitý průřez: 1,5 mm2, počet potenciálů: 6, počet řad: 1, počet pólů na řadu: 6, řada výrobků: SPTAF 1/..-IL, rozteč: 3,5 mm, typ připojení: Pružinová svorka Push-in, montáž: Vlnové pájení, směr připojení vodič/deska: 45 °, barva: zelená, Pin-Layout: Lineární pinning, Délka pinu [P]: 2,6 mm, počet pájecích kolíků na každý potenciál: 2, způsob balení: zabaleno v krabici

Název parametru Hodnota
Výška 10.6 mm
Druh připojení vodiče Pružinová svorka
Připojitelný průřez jednodrátového vodiče 0.2 - 1.5 mm2
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 0.2 - 1.5 mm2
Materiál izolačního tělesa Ostatní
Barva skříně Zelená
Třída hořlavosti izolačního materiálu dle UL 94 V0
Provozní teplota -40 - 100 °C
Druh upevnění desky s plošnými spoji Přívodní kontakt
Počet elektrických přípojek 6
Počet pater 1
Rozměr rastru přípojek 3.5 mm
Jmenovitý proud In 16 A
Jmenovité napětí 160 V
Jmenovité špičkové napětí 2.5 kV
Kategorie přepětí III
Stupeň znečištění 2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 0.25 - 0.75 mm2
Připojitelný průřez vícedrátového vodiče 1.5 - 1.5 mm2
Druh připojení desky s plošnými spoji Pájená přípojka
Materiál povrchu přípojky Cín
Průměr připojovacího pinu 1.1 mm
Délka kolíku 2.6 mm
Druh upevnění Pájení
Druh balení Karton (pro SMD)
Všechny parametry
Název parametru Hodnota
Výška 10.6 mm
Druh připojení vodiče Pružinová svorka
Připojitelný průřez jednodrátového vodiče 0.2 - 1.5 mm2
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 0.2 - 1.5 mm2
Materiál izolačního tělesa Ostatní
Barva skříně Zelená
Třída hořlavosti izolačního materiálu dle UL 94 V0
Provozní teplota -40 - 100 °C
Druh upevnění desky s plošnými spoji Přívodní kontakt
Počet elektrických přípojek 6
Počet pater 1
Rozměr rastru přípojek 3.5 mm
Jmenovitý proud In 16 A
Jmenovité napětí 160 V
Jmenovité špičkové napětí 2.5 kV
Kategorie přepětí III
Stupeň znečištění 2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 0.25 - 0.75 mm2
Připojitelný průřez vícedrátového vodiče 1.5 - 1.5 mm2
Druh připojení desky s plošnými spoji Pájená přípojka
Materiál povrchu přípojky Cín
Průměr připojovacího pinu 1.1 mm
Délka kolíku 2.6 mm
Druh upevnění Pájení
Druh balení Karton (pro SMD)
