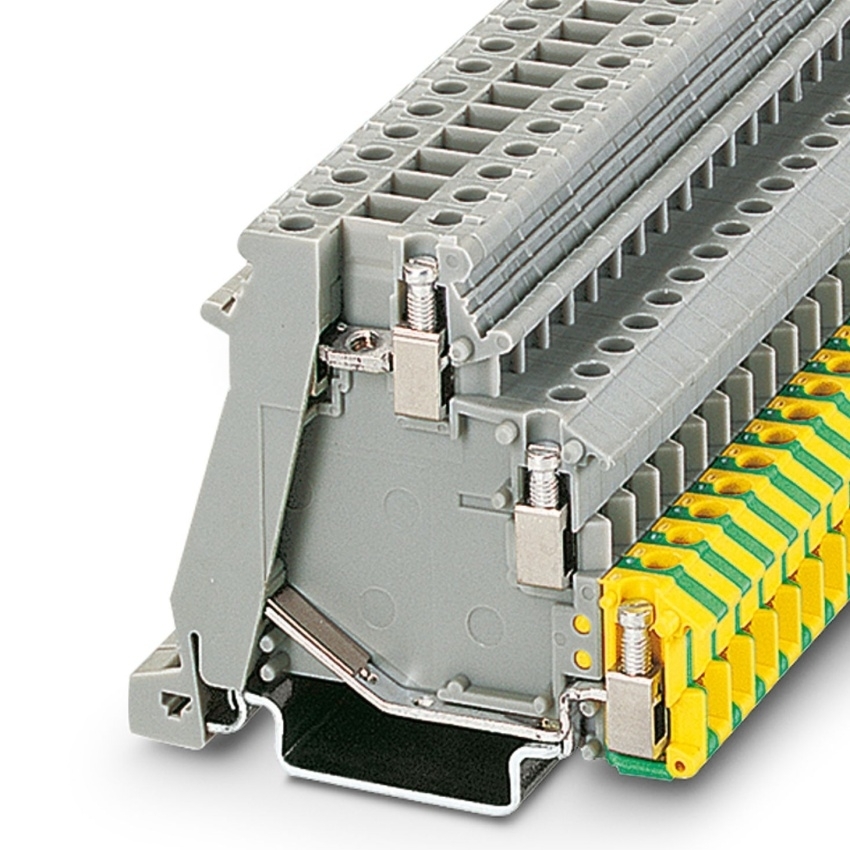

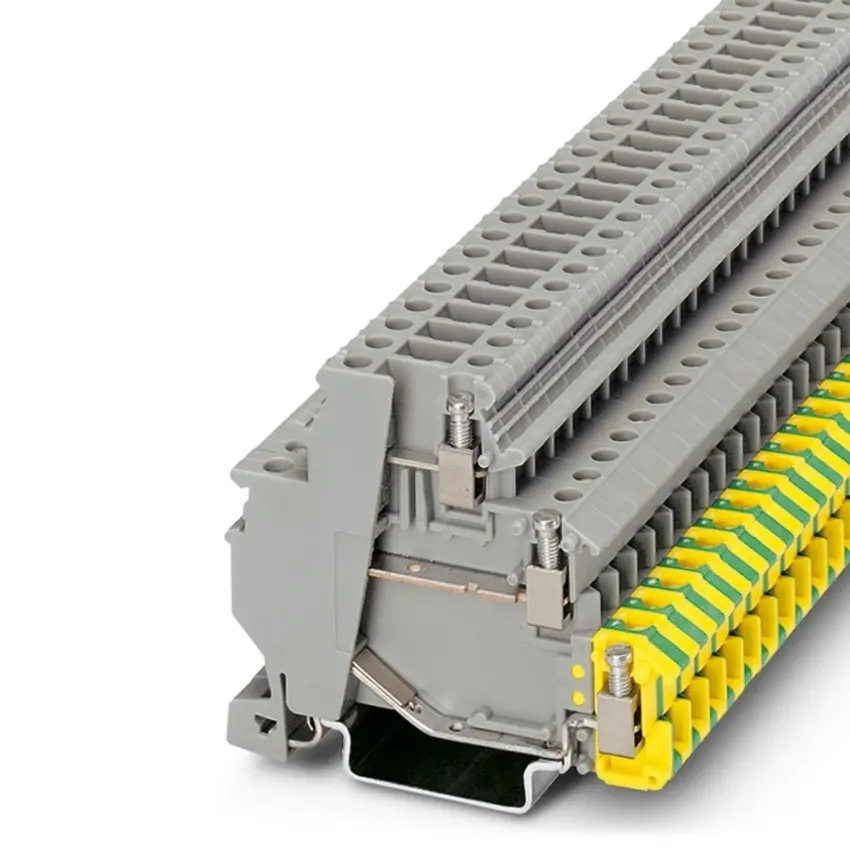

PHOENIX CONTACT SVORKA INICIAČNÍHO / AKČNÍHO PRVKU DOK 1,5-2D 2717139

Svorka iniciačního/akčního prvku PHOENIX CONTACT DOK 1,5-2D, 5pólová, 2,5 mm², šroubová, na DIN lištu

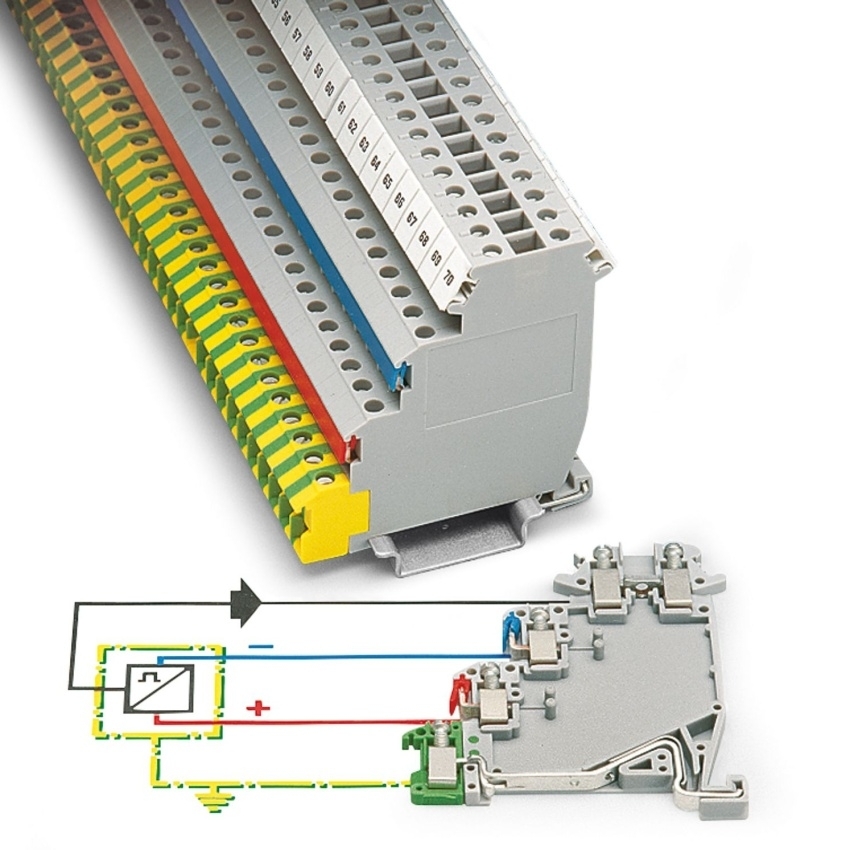

PHOENIX CONTACT DOK 1,5-2D je kompaktní svorka určená pro připojení senzorů a akčních členů v automatizační technice. Umožňuje připojení až pěti vodičů ve třech oddělených řadách a je vhodná pro aplikace s více potenciály. Svorka pracuje s jmenovitým napětím 250 V a proudem do 24 A, přičemž připojení vodičů je realizováno pomocí robustního šroubového systému se závitem M3. Instalace se provádí na standardní DIN lišty NS 35/7,5 nebo NS 35/15. Díky malé šířce 6,2 mm šetří místo v rozvaděči a její provedení odpovídá normám IEC 60947-7-1/7-2.

Klíčové vlastnosti

• Svorka pro připojení senzorů/aktorů, typ DOK 1,5-2D
• Jmenovité napětí 250 V, jmenovitý proud 24 A
• Jmenovitý průřez 2,5 mm², vodiče 0,2–4 mm²
• Počet přípojek: 5, počet řad: 3, počet potenciálů: 3
• Počet přípojek na jedno patro: 1
• Šroubové připojení, závit M3, utahovací moment 0,5–0,6 Nm
• Délka odizolování: 8 mm, válečkový kalibr A3
• Kategorie přepětí III, stupeň znečištění 3, rázové napětí 4 kV
• Ztrátový výkon při jmenovitých podmínkách: 0,77 W
• Materiál: PA, třída hořlavosti UL 94 V2, barva šedá (RAL 7042)
• Statická odolnost izolačního materiálu: −60 °C
• Rozměry: šířka 6,2 mm, výška 62,5 mm
• Hloubka na NS 35/7,5: 54,5 mm; na NS 35/15: 62 mm
• Montáž na DIN lišty NS 35/7,5 nebo NS 35/15
• Normy: IEC 60947-7-1 / IEC 60947-7-2
• Objednací kód: 2717139
