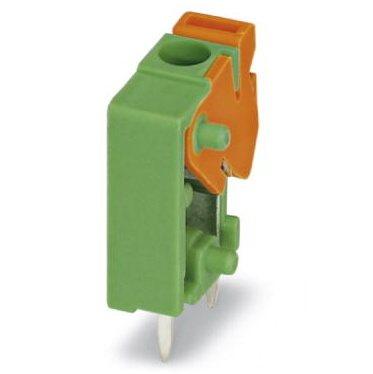

PHOENIX CONTACT SVORKA PLOŠNÝCH SPOJŮ FFKDS/V1-5,08 1790319

Svorka desky plošných spojů, jmenovitý proud: 15 A, jmenovité napětí (III/2): 400 V, jmeno... Zobrazit více

Výrobce: PHOENIX CONTACT

Kód produktu: 81759030 Zkopírováno

Kód dodavatele: 1790319 Zkopírováno

EAN: 4017918044237 Zkopírováno

Výška: 17 mm

Druh připojení vodiče: Pružinová svorka

Připojitelný průřez jednodrátového vodiče: 0.2 - 1.5 mm2

Připojitelný průřez jemného lankového vodiče bez lisovací koncovky: 0.2 - 1.5 mm2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Svorka desky plošných spojů, jmenovitý proud: 15 A, jmenovité napětí (III/2): 400 V, jmenovitý průřez: 1,5 mm2, počet potenciálů: 1, počet řad: 1, počet pólů na řadu: 1, řada výrobků: FFKDS(A)/V1, rozteč: 5,08 mm, typ připojení: Pružinová svorka Push-in, montáž: Vlnové pájení, směr připojení vodič/deska: 90 °, barva: zelená, Pin-Layout: Lineární pinning, Délka pinu [P]: 3,4 mm, počet pájecích kolíků na každý potenciál: 2, způsob balení: zabaleno v krabici. Jednotlivý kotouč k individuálnímu sestavení různých počtů pólů. K uzavření bloku je zapotřebí navíc zakončovací svornice (viz příslušenství). Jsou nabízeny rovněž výrobky v blocích s různým počtem pólů.

Název parametru Hodnota
Výška 17 mm
Druh připojení vodiče Pružinová svorka
Připojitelný průřez jednodrátového vodiče 0.2 - 1.5 mm2
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 0.2 - 1.5 mm2
Materiál izolačního tělesa Ostatní
Barva skříně Zelená
Třída hořlavosti izolačního materiálu dle UL 94 V0
Provozní teplota -40 - 105 °C
Druh upevnění desky s plošnými spoji Přívodní kontakt
Počet elektrických přípojek 1
Počet pater 1
Rozměr rastru přípojek 5.08 mm
Jmenovitý proud In 15 A
Jmenovité napětí 400 V
Jmenovité špičkové napětí 4 kV
Kategorie přepětí III
Stupeň znečištění 2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 0.25 - 1.5 mm2
Připojitelný průřez vícedrátového vodiče 1.5 - 1.5 mm2
Druh připojení desky s plošnými spoji Pájená přípojka
Materiál povrchu přípojky Cín
Délka kolíku 3.4 mm
Druh upevnění Pájení
Druh balení Karton (pro SMD)
