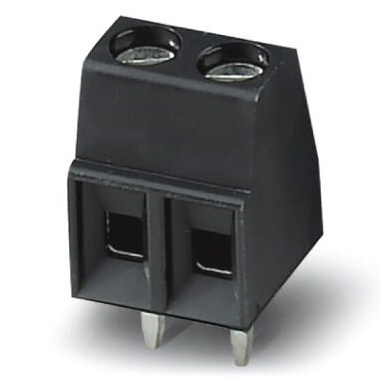

PHOENIX CONTACT SVORKA PLOŠNÝCH SPOJŮ MKDS 1/ 2-3,5 HT BK 1985807

Svorka desky plošných spojů, jmenovitý proud: 13,5 A, jmenovité napětí (III/2): 200 V, jme... Zobrazit více

Výrobce: PHOENIX CONTACT

Kód produktu: 82198121 Zkopírováno

Kód dodavatele: 1985807 Zkopírováno

EAN: 4017918929213 Zkopírováno

Výška: 12 mm

Druh připojení vodiče: Závitová přípojka

Připojitelný průřez jednodrátového vodiče: 0.14 - 1.5 mm2

Připojitelný průřez jemného lankového vodiče bez lisovací koncovky: 0.14 - 1.5 mm2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Svorka desky plošných spojů, jmenovitý proud: 13,5 A, jmenovité napětí (III/2): 200 V, jmenovitý průřez: 1,5 mm2, počet potenciálů: 2, počet řad: 1, počet pólů na řadu: 2, řada výrobků: MKDS 1/..-HT, rozteč: 3,5 mm, typ připojení: Šroubová svorka s tahovým pouzdrem, typ šroubového připojení: L Podélná štěrbina, montáž: Pájení THR / vlnové pájení, směr připojení vodič/deska: 0 °, barva: černá, Pin-Layout: Lineární pinning, Délka pinu [P]: 3,5 mm, počet pájecích kolíků na každý potenciál: 1, způsob balení: zabaleno v krabici. Tento výrobek je možné spájet spolu s konstrukčními díly SMD v peci pro Reflow.

Název parametru Hodnota
Výška 12 mm
Druh připojení vodiče Závitová přípojka
Připojitelný průřez jednodrátového vodiče 0.14 - 1.5 mm2
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 0.14 - 1.5 mm2
Připojitelný průřez vícedrátového vodiče 0.14 - 0.5 mm2
Materiál izolačního tělesa Ostatní
Barva skříně Černá
Třída hořlavosti izolačního materiálu dle UL 94 V0
Provozní teplota -40 - 100 °C
Druh upevnění desky s plošnými spoji Přívodní kontakt
Počet elektrických přípojek 2
Počet pater 1
Rozměr rastru přípojek 3.5 mm
Jmenovitý proud In 13.5 A
Jmenovité napětí 200 V
Jmenovité špičkové napětí 2.5 kV
Kategorie přepětí III
Stupeň znečištění 2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 0.25 - 0.5 mm2
Druh připojení desky s plošnými spoji Pájená přípojka
Materiál povrchu přípojky Cín
Délka kolíku 3.5 mm
Druh upevnění Pájení
Druh balení Karton (pro SMD)
